決済端末（JT-VT10,JT-C60）との連携について

RECOREでは、JT-VT10もしくはJT-C60というクレジットカード/電子マネーの決済端末との連携会計処理が可能です。

JT-VT10および、JT-C60およびプランご契約後の、RECOREにおける連携操作方法を以下に記載いたします。

決済端末は、店頭販売メニューのみ連動可能です。

JT-VT10の決済端末を利用してご利用いただける決済方法については以下に記載しておりますのでご参照ください。

取扱ブランド一覧.pdf

489.3KB

注意点

決済端末を連携してご利用をご希望される場合、あらかじめ決済代行会社にRECORE（システム）の仕様についてお伝えいただく必要がございます。

その際には、以下の「JET端末POS連動設定」をご参考にお伝えください。

RECOREで決済端末を連携してご利用をご希望される場合には、あらかじめ弊社よりRECOREシステム側に設定が必要となります。

ご利用の際には、RECOREテクニカルサポートへお問合せください。

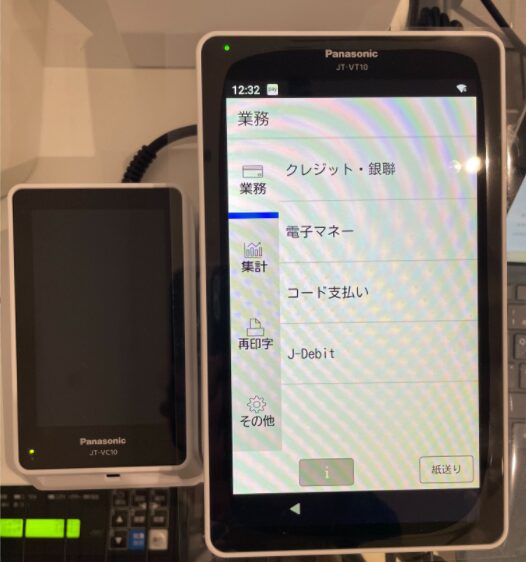

以下の画像のように、操作端末のJT-VT10とクレジットカードの読み取り機のJT-VC10を付属のケーブルで接続します。

操作端末のJT-VT10側にはLANケーブルで社内ネットワークへの接続を行います。

※無線でのネットワーク接続も可能です。

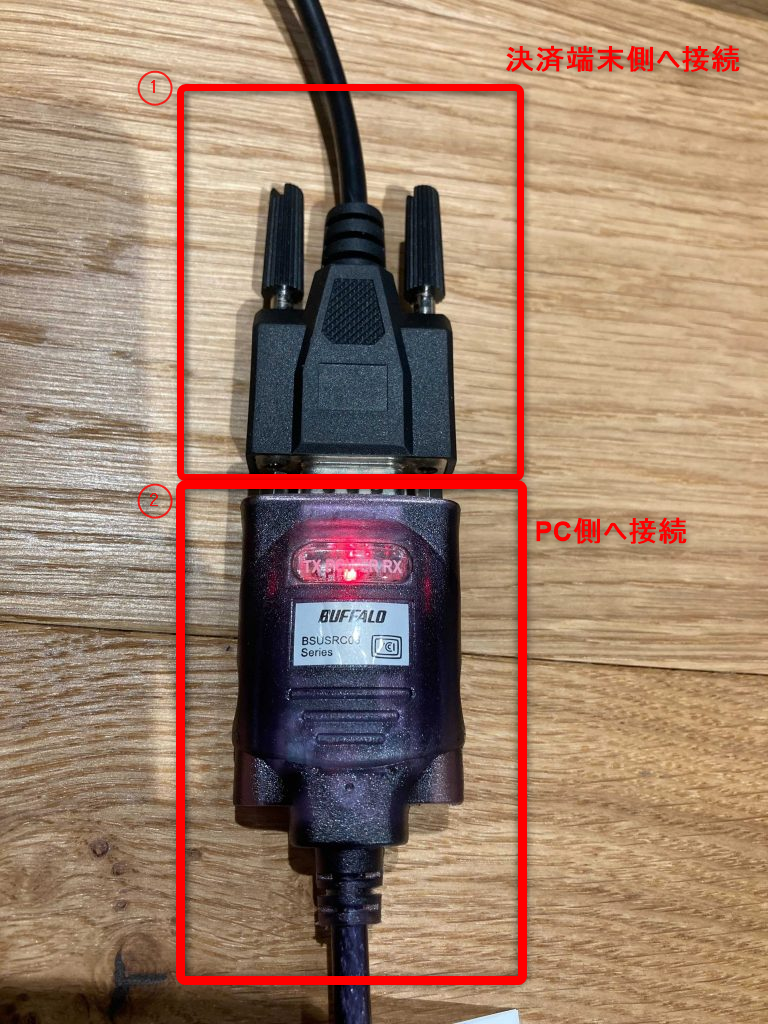

決済操作端末のシリアルポートには①付属のケーブルを接続のうえ、そのケーブルと

②BUFFALOの「BSUSRC06」または「BSUSRC0710BS」を繋いでPCへ接続します。

電源ケーブルを差し込み接続作業は完了です。

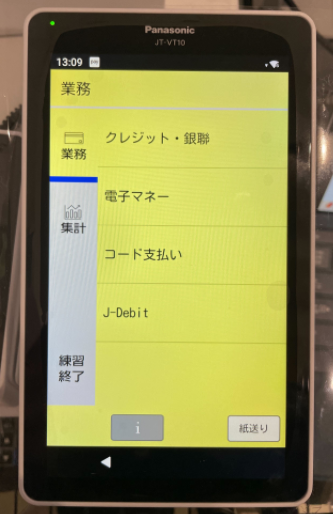

▼決済端末の練習モード画面

JT-C60については、親端末1台でクレジットカードの読み取りや電子マネーなどの決済が可能です。

操作端末のJT-C60側にはLANケーブルで社内ネットワークへの接続を行います。

※無線でのネットワーク接続も可能です。

決済操作端末のシリアルポートには①付属のケーブルを接続のうえ、そのケーブルと②BUFFALOの「BSUSRC06」または「BSUSRC0710BS」を繋いでPCへ接続します。

電源ケーブルを差し込み接続作業は完了です。

Windowsのデバイスマネージャーより設定を行います。

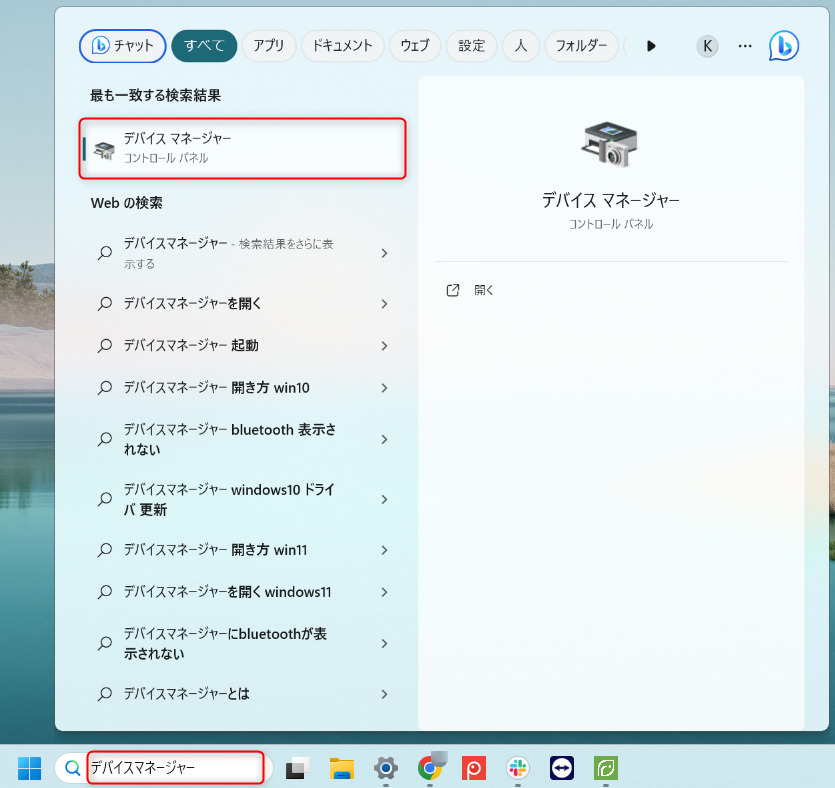

画面右下のWindowsマークの左隣にある検索バーより『デバイスマネージャー』を検索

表示された「デバイスマネージャー」を選択

表示されたデバイスマネージャーのメニューより「表示（V）」をクリックし、「非表示デバイスの表示（W）」をクリック

ポート（COMとLPT）を選択し、USB Serial Portが（COM94）となっているかどうかを確認します。

「ポート（COMとLPT）」＞「USB Serial Port（COM〇）」を右クリックし、「プロパティ」をクリック

【ポートの設定】タブより【詳細設定】をクリック

1．【COMポート番号】より『COM94』を選択のうえ、【OK】をクリック

2．再度表示された【OK】をクリック

3．最終表示された「システム設定の変更」画面より「いいえ（N）」をクリック

以上でデバイスマネージャーでの設定は完了です。

決済端末をRECOREと連動して使用する場合、PCと端末の接続・設定のほか、RECOREでの各設定も必要となります。以下の手順より設定します。

【設定】メニュー 【端末設定】より、【決済端末を使用する】にチェックを入れ【保存する】をクリック

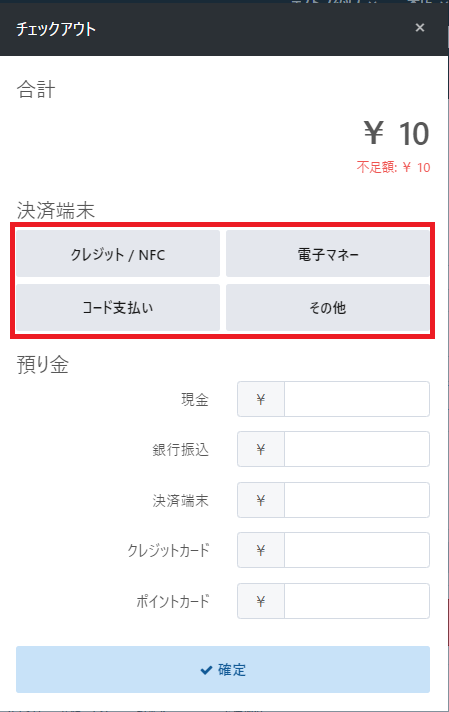

①での端末設定が正しくできている場合、【店頭販売】のチェックアウト画面に『決済端末』の項目が表示されます。

電源ボタンを長押しすると電源が入り本体が起動します。

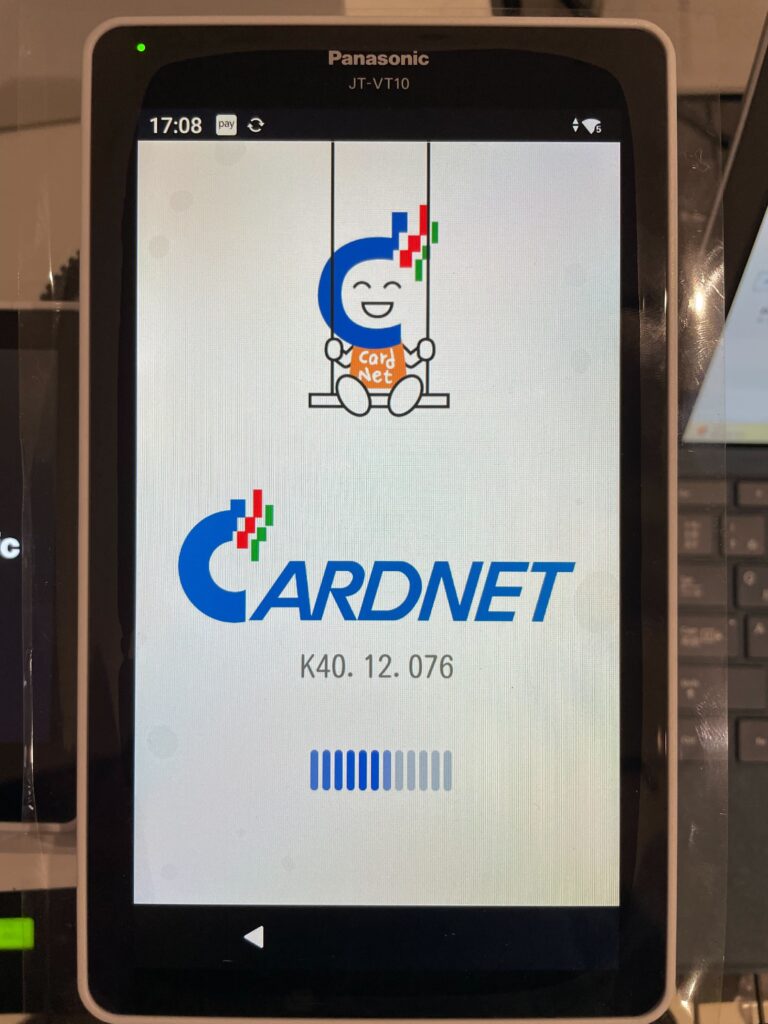

しばらくすると以下の画面になり起動中の状態になります。

こちらの画面になれば本体の起動が完了です。

最後にRECOREコネクターを起動し【決済端末】項にご利用の決済端末の名称が選択されているかどうかを確認します。

RECOREコネクターの【テスト通信】をクリックし、「通信に成功しました」と表示されれば設定完了です。

電源ボタンを長押しすると電源が入り本体が起動します。

しばらくすると以下の画面になり起動中の状態になります。

こちらの画面になれば本体の起動が完了です。

JT-C60をご利用の場合、RECOREコネクターのバージョンが「6.0.0.0」から連携が可能となります。

アップデートはRECOREコネクターの再インストールが必要となりますので、以下の手順を参照のうえ、ご対応をお願いいたします。

以下のURLよりインストールをお願いいたします。

http://recore-connector.s3-website-ap-northeast-1.amazonaws.com/

最後にRECOREコネクターを起動後、【決済端末】項に「JT-C60」の名称を選択し、「テスト通信」を行います。

「通信に成功しました」と表示されると接続が完了です。

RECOREと決済端末を連動した決済方法の手順について解説します。

【店頭販売＞新規販売】において通常の販売フローと同様に、商品の登録、スタッフコードの入力、会員情報の呼び出しなどを行います。

店頭販売の操作については以下のヘルプガイドをご参照ください。

店頭販売の操作について

本ガイドでは店頭販売の操作方法について解説します。

その後【預り金の入力】をクリックして表示されるチェックアウト画面にて、決済端末の『クレジット』をクリックします。

決済端末に表示された支払い方法を選択のうえ、【確定】をクリックします。

読み取り機側に表示された『カードをどうぞ』という画面より、決済（暗証番号の入力など）を行います。

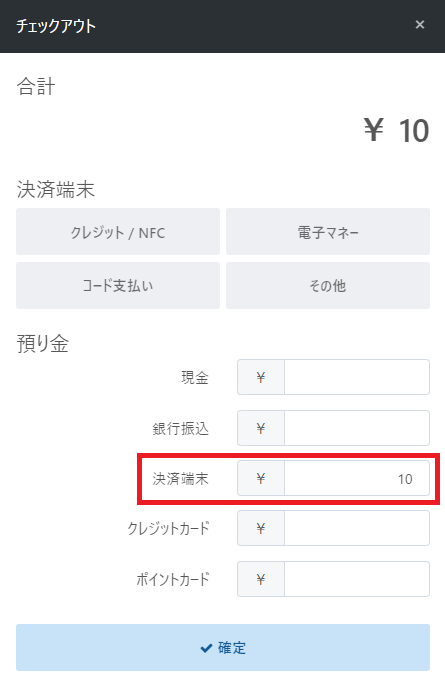

決済端末側で決済完了後、RECOREのチェックアウト画面に【決済端末】側で決済した金額が反映されます。

内容に間違いがないことを確認のうえ【確定】をクリックすると、決済端末よりクレジットカード売上票（カード会社控え、お客様控え、加盟店控え）が印刷されます。

RECOREでお使いのキャッシュドロアやカスタマーディスプレイ、レシートプリンターも自動で動作します。

【店頭販売＞新規販売】において通常の販売フローと同様に、商品の登録、スタッフコードの入力、会員情報の呼び出しなどを行います。

表示されたチェックアウト画面から「クレジット」を選択します。

決済端末に表示された支払い方法を選択のうえ、【確定】をクリックします。

決済処理の画面が表示されますので、お客さまにクレジットカードの挿入、タッチ、スライドいずれかの方法で決済を依頼してください。

▼お客さまの決済画面

決済端末側で決済完了後、RECOREのチェックアウト画面に【決済端末】側で決済した金額が反映されます。

内容に間違いがないことを確認のうえ【確定】をクリックすると、決済端末よりクレジットカード売上票（カード会社控え、お客様控え、加盟店控え）が印刷されます。

RECOREでお使いのキャッシュドロアやカスタマーディスプレイ、レシートプリンターも自動で動作します。

【店頭販売＞新規販売】において通常の販売フローと同様に、商品の登録、スタッフコードの入力、会員情報の呼び出しなどを行います。

その後【預り金の入力】をクリックして表示されるチェックアウト画面にて、決済端末の『電子マネー』をクリックします。

決済端末側に表示された使用可能な電子マネーより、該当する電子マネー名をクリックします。

読み取り機（JT-VC10）に該当カードをかざします。

決済端末より決済が正常に完了後、RECOREの【決済端末】項に決済した金額が反映されます。

内容に間違いがないことを確認のうえ【確定】をクリックして完了

【店頭販売＞新規販売】において通常の販売フローと同様に、商品の登録、スタッフコードの入力、会員情報の呼び出しなどを行います。

その後【預り金の入力】をクリックして表示されるチェックアウト画面にて、決済端末の『▼』をクリックします。

『▼』をクリックすると、選択できる電子マネーが表示されますので、お支払いを行う電子マネーをクリックします。

決済方法と支払い金額を確認し、間違いなければ「確定」をクリックします。

支払い処理の画面となりますので、お客様に端末にカードをかざしていただくよう依頼します。

▼お客様側の端末画面

決済完了後、自動でRECOREのチェックアウト画面も完了となります。

【店頭販売＞新規販売】において通常の販売フローと同様に、商品の登録、スタッフコードの入力、会員情報の呼び出しなどを行います。

その後【預り金の入力】をクリックして表示されるチェックアウト画面にて、決済端末の『コード支払い』をクリックします。

決済端末が起動し通信中になります。

読み取り機（JTｰVC10）のカメラが起動後、黄色い枠内にバーコードが入るよう読み取りを行います。

決済端末より決済が正常に完了後、RECOREの【決済端末】項に決済した金額が反映されます。

内容に間違いがないことを確認のうえ【確定】をクリックして完了です。

【店頭販売＞新規販売】において通常の販売フローと同様に、商品の登録、スタッフコードの入力、会員情報の呼び出しなどを行います。

その後【預り金の入力】をクリックして表示されるチェックアウト画面にて、決済端末の『コード支払い』をクリックします。

決済方法と支払い金額を確認し、間違いなければ「確定」をクリックします。

端末のカメラが起動しますので、枠内へのQRコードの読み取りをお客様に依頼してください。

決済端末より決済が正常に完了後、RECOREの【決済端末】項に決済した金額が反映されます。

内容に間違いがないことを確認のうえ【確定】をクリックして完了です。

支払い料金の一部を会員のポイント利用し、不足分金額を『電子マネー』で支払う場合について解説いたします。

チェックアウト画面において、まずは【ポイント】欄に利用するポイント金額を入力します。

※ケースの「会員情報」において、会員呼び出し登録されていない場合、ポイント表示がされませんので、ご注意ください

ポイント【電子マネー】をクリックし、端末より該当の電子マネーの種類を押すと、ポイント分を差し引かれた残額分の決済待ち状態になりますので、通常通り操作を行ってください。

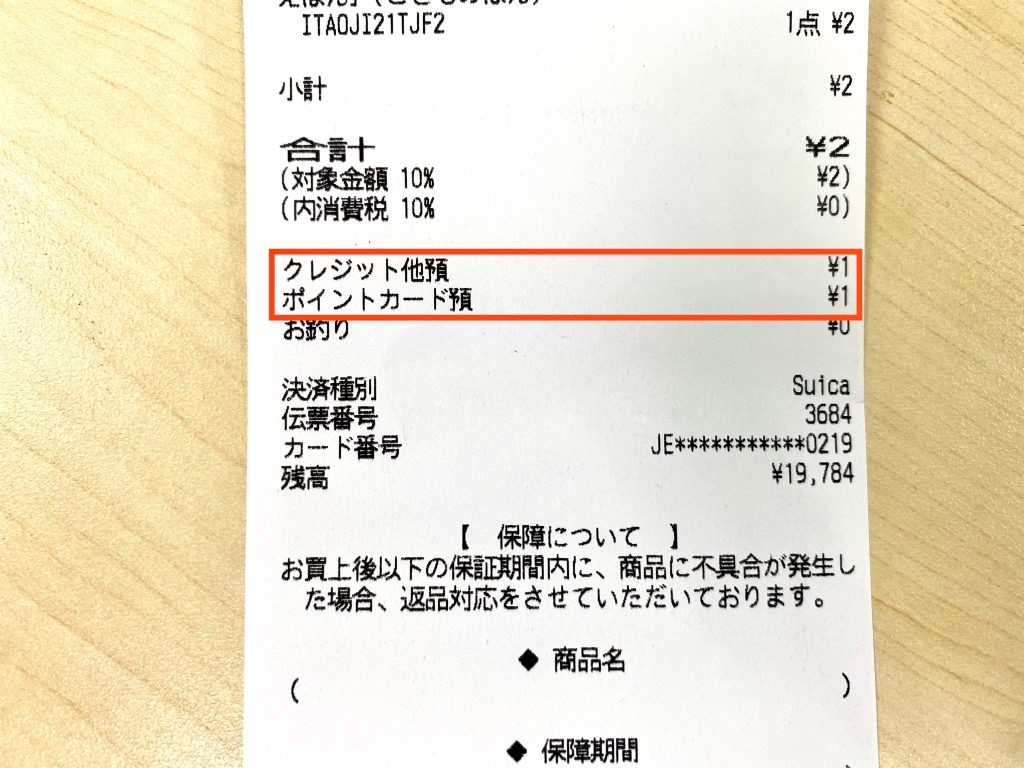

レシートには次の画像のように表記されます。

電子マネーでの支払い時に、カードの残高不足が発生する場合もございますので、操作方法を解説いたします。

まずは【電子マネー】をクリックし、該当する種類を選択します。

決済端末上に残高不足エラーが表示され、右下に表示された【併用払い】ボタンをクリックします。 こちらにより、電子マネーの残高分のみ引き落とし処理が行われます。

RECOREのチェックアウト画面で、【決済端末】に自動で引き落としされた額が反映入力されます。

残金を【現金】欄に金額入力ののうえ、支払い【確定】をクリックします。

▼併用時に印刷されるレシートの金種表示

RECOREでレジ締めを行う際、決済端末と連動し、決済ごとの明細を出力することができます。

※以下の画像はJT-C60で日計処理を行った際に出力されるQR決済の明細の出力例です

①会計の【レジ締め】より「本締め」を選択します。

②画面最下部の「本締めと決済端末の日計処理を実行」をクリックします。

③決済端末が起動し、処理が開始されます。しばらくするとクレジットやID、QR決済の各迷彩が端末から印刷されます。

※以下の画像はJT-C60でRECOREと連動し、日計処理の開始画面です

④決済端末側で日計の処理が完了するとRECORE側は自動でレジ締めが完了します。

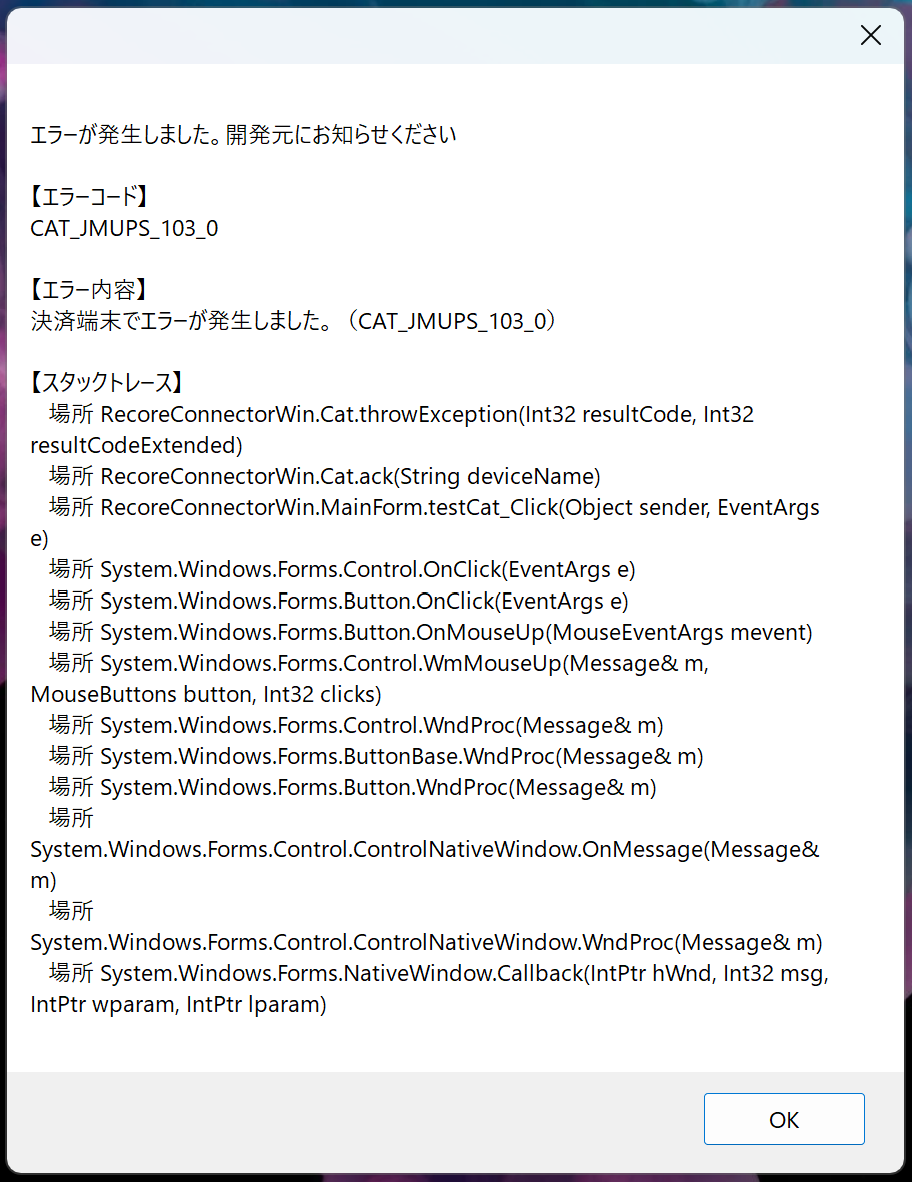

▼実際のエラー画像

以下の原因が想定されます。

・決済端末の電源が入っていない

・PCと決済端末がケーブルで接続できていない

・デバイスマネージャーの設定ができていない or 設定しているポート番号に誤りがある

・推奨のケーブルを利用していない

（推奨のケーブルは、BUFFALOの「BSUSRC06」または「BSUSRC0710BS」）

改めて本ガイド内の『決済端末のつなぎ合わせ（接続）について』『PC側の設定について』をご参照のうえ、ご対応ください。

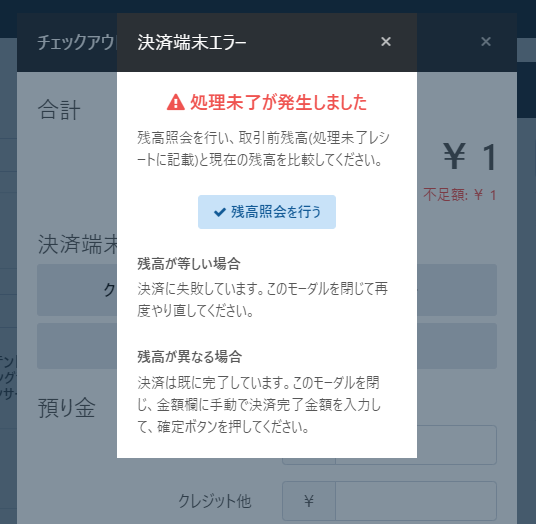

画像の通り、RECOREの画面上にエラーとその後の操作手順が表示されますので、指示通りに操作を行ってください。

画像の通り、RECOREの画面にエラーとその後の操作手順が表示されますので、指示通りに操作を行ってください。

その他のトラブルが発生した場合は、チャットにてお問い合わせください。

RECOREと決済端末を連動し、返金処理を行う方法について解説します。

【店頭販売＞ケースリスト】より返品を行うケース画面を検索し「SS」から始まるケースコードをクリックします。

ケースが表示されたら画面右下の【+新しい返品を開始】をクリックします。

表示された返品ケースにて【返品数量】を入力すると自動で【返金合計】に返金金額が反映されます。

間違いなければ【支払い金の入力】をクリックします。

チェックアウト画面が表示されますので【返金処理を開始】をクリックします。

決済端末側が起動しますので、販売時に決済端末より印刷された「お客様控え」レシートと支払いに利用されたクレジットカードをご用意のうえ、案内に沿って必要事項を入力します。

▼決済端末（JT-VT10）より印刷されるお客様控えの見本

支払いされたバーコード画面の提示と「加盟店控え」記載の「注文番号」の入力が必要です。

▼決済端末（JT-VT10）より印刷されるコード支払いのお客様控え

支払いをされたID（カードやスマートフォン）と取引伝票（売上）のお客様控えに記載されている「伝票番号」が必要です。

▼決済端末（JT-C60）から印刷される電子マネー（ID支払い）のお客様控え

決済端末側で処理が完了すると【決済端末】の決済項目に金額が自動で反映されますので、間違いなければ【確定】をクリック。

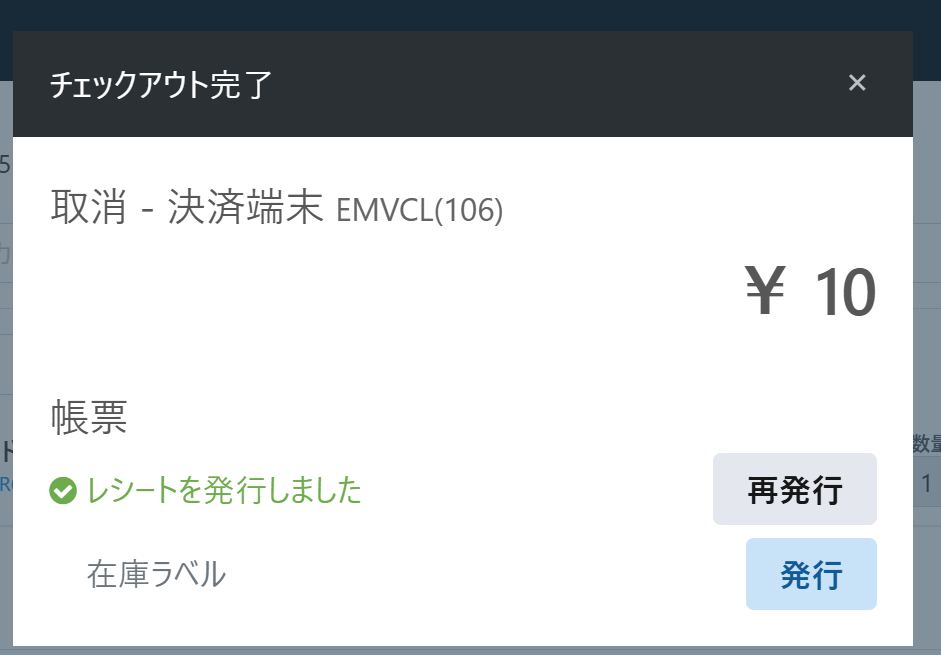

返金が完了すると以下のように「チェックアウト完了」と表示され、返金処理が完了となります。

設定の関連ヘルプガイドの一覧です。ご参考ください。

こちらにおいてご不明な点がございましたら、RECOREチャットにてお問合せください。
