各部の機能

ナイスモバイル • MAXHUBサポートチーム2024-07-03

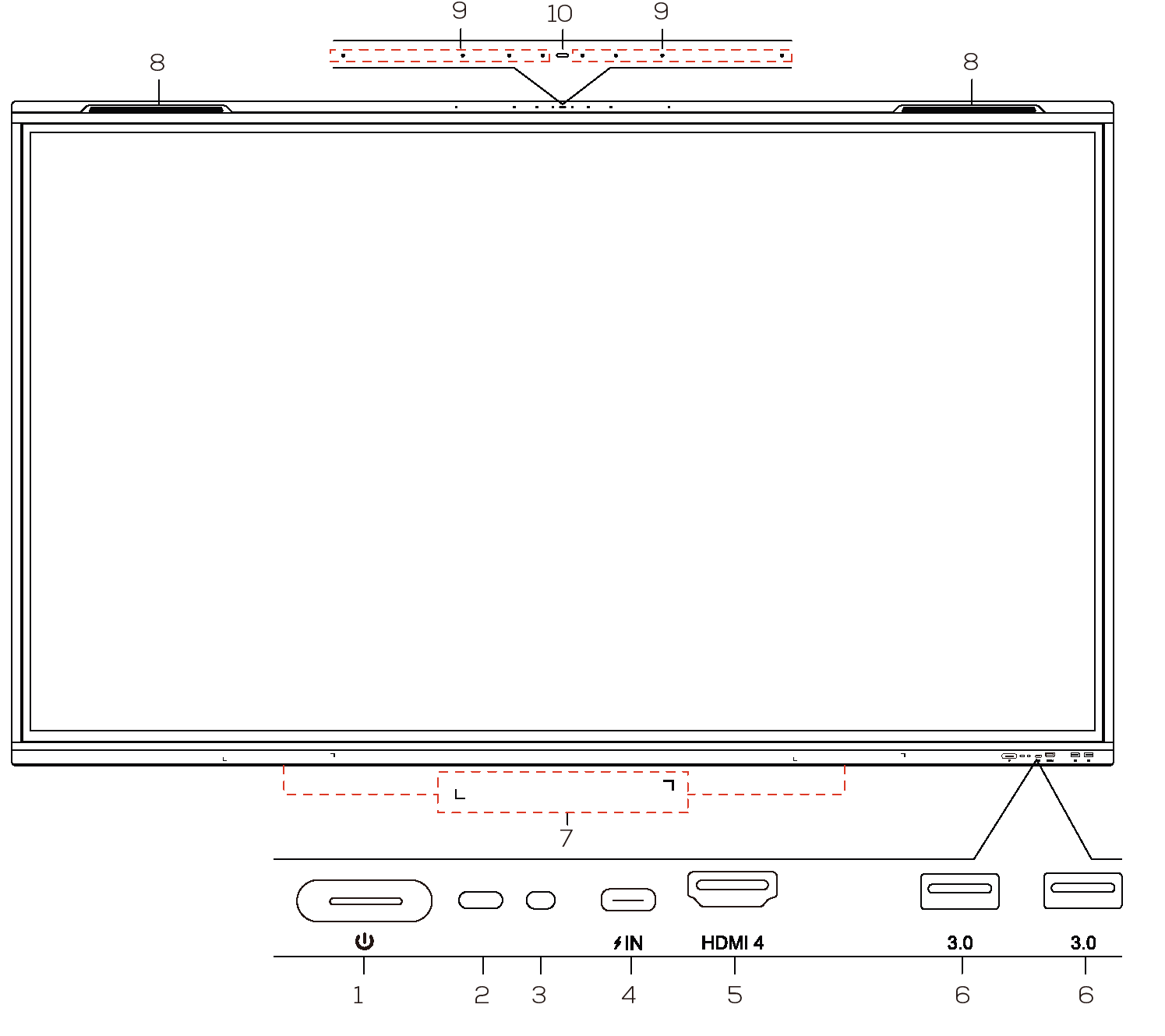

  1. 本機電源ボタン:1 回押すとスリープ(※1)状態にでき、 2 秒以上押すとシャットダウンできます。

  2. リモコン信号受光部:リモコンの信号を受信します。

  3. ライトセンサー:周囲の明るさを検知します。

  4. USB Type-Cポート:映像の入力、接続機器の充電等に利用できます。

  5. HDMI IN:HDMI入力端子

  6. USB Type-A(3.0) ×2:USBメモリやキーボード等の接続に利用できます。

  7. ペン用磁石エリア:ペンを磁石に貼り付けることができます。

  8. スピーカー:音声出力機能

  9. アレイマイク:音声入力機能

  10. マイクインジケーターライト:白色の光が点灯している場合、マイクが作動しています。

※1スリープ状態:画面を消した状態で、本機を待機状態にします。起動時間が短くなります。

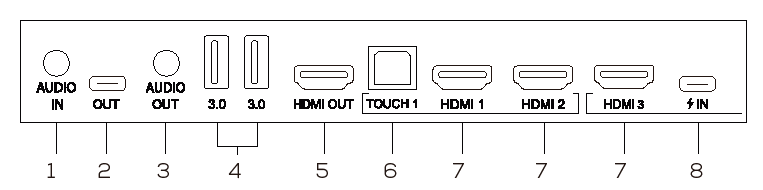

  1. AUDIO IN:音声出力端子

  2. USB Type-C OUT:データ転送、ビデオ出力等に利用できます。

  3. AUDIO OUT:音声出力端子

  4. USB Type-A(3.0) ×2:USBメモリやキーボード等の接続に利用できます。

  5. HDMI OUT:HDMI出力端子

  6. USB Type-B×2:HDMI IN と併用し、外部端末のタッチ操作ができます。

  7. HDMI IN×3:HDMI入力端子

  8. USB Type-C IN:データ転送、ビデオ出力等に利用できます。

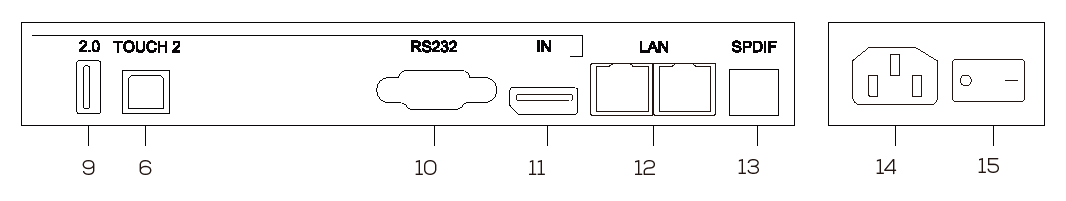

  9. USB Type-A (2.0):USBメモリやキーボード等の接続に利用できます。

  10. RS232:RS232 制御用端子

  11. Display Port IN:Display Port出力機能を持つ機器の接続に利用できます。

  12. LANポート:有線LAN接続端子

  13. SPDIF:SPDIF 端子

  14. AC IN:AC 電源接続端子

  15. ACスイッチ(主電源):“-” はオン、“○” はオフ。
