製品やインターフェース仕様
インターフェース

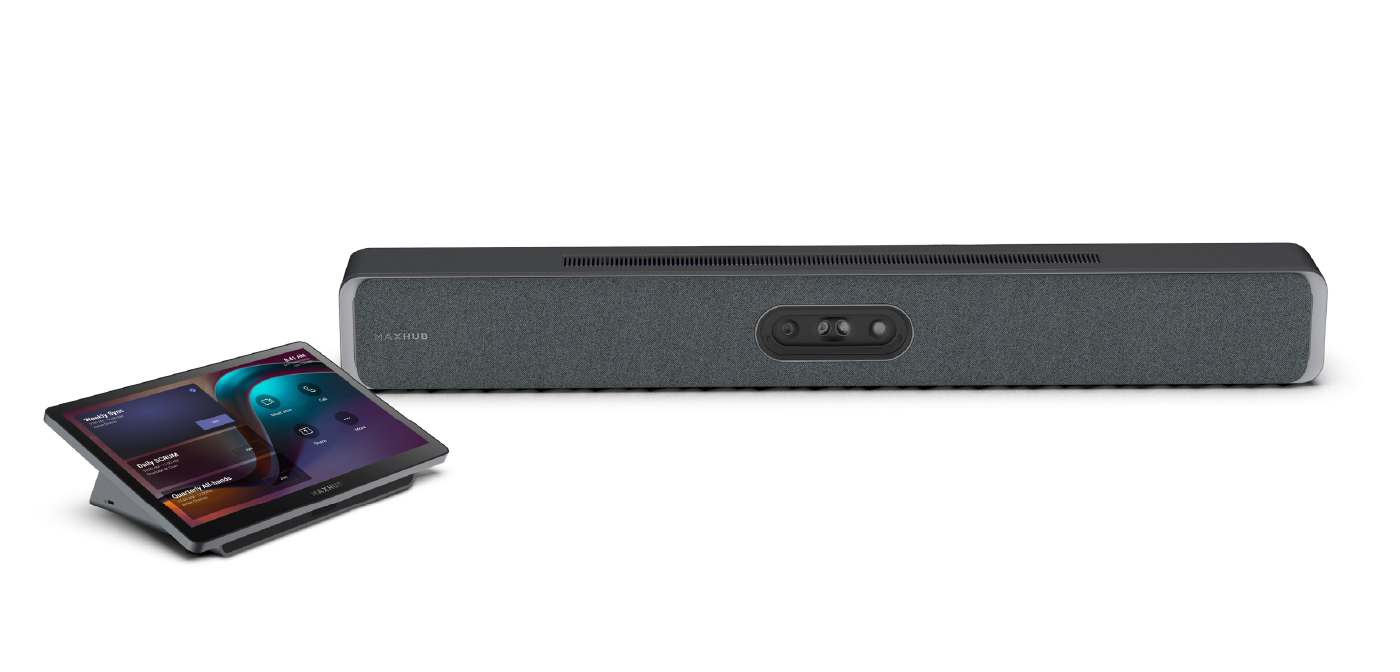

XBar V70 Front Right 1. カメラ：4眼カメラ 2. インジケーターライト※1 3. 電源ボタン：5秒間押すと再起動します。 4. リセットキー：5秒間押すと工場出荷状態に戻ります。 5. USB Type-A ：ファームウェアの更新やデバッグログの取得に使用できます。 6. HDMI In：画面共有に使用できます。 7. HDMI Out：ディスプレイへの接続に使用できます。 8. USB Type-B：USB B-Aケーブルを使用してBYODに使用できます。 9. DC IN： 電源接続端子 10. セキュリティスロット 11. Audio In：外部オーディオデバイスとの接続に使用できます。サウンドバー内蔵マイクとの同時利用はできません。 12. RJ45(Internet)：ネットワーク接続用 13. RJ45(M Link)：AP30へネットワーク共有とPoE給電ができます。 14. RJ45 Port (EXT)：将来の拡張用 15. USB Type-A ：外部デバイスとの接続用 16. Audio Out：外部オーディオデバイスとの接続に使用できます接続方法
利用開始までの前提条件 - インターネット接続 XBarとAP30 の両方がインターネットに接続され、Microsoft Teams にログインできる必要があります。 - XBarのインターネット接続には 有線接続の使用が強く推奨されています。 - 有線接続の場合は DHCP の利用が推奨です。固定 IP や Wi-Fi 接続を使用する場合、初期設定にマウスが必要になります。 - ペアリング 初期設定を完了するには、XBarとAP30をペアリングする必要があります。ペアリング要件はAP30の接続方法で異なります。 AP30 の接続方法と機能の違い AP30 の接続方法によって、ペアリング要件や利用可能な機能が異なります。 接続方法 概要 AP30のNW設定 ペアリング要件 AP30経由での画面共有 / BYOD 直結接続 ・XBarとAP30 を付属のLAN ケーブル（7.5 m）で直接接続 ・PoEにより AP30に給電 設定不要 無し ◯ 利用可能 スタンドアロン接続 ・AP30に電源ケーブルを接続 ・AP30を有線 LANまたはWi-Fi でインターネット接続 設定必要 XBar取付方法
取付部品一覧 取り付けには別途プラスドライバーが必要です。あらかじめご用意ください。 壁掛けの場合 Step 1 XBar V70の取り付け位置を決めてください。 （１）XBar V70とディスプレイの距離を1cm以上離してください。 （２）XBar V70の取り付け位置を確認してください。 Step 2 XBar V70の取り付け （１）取り付け位置に位置決めガイドを置き、マーキングしてから4か所に穴を開けてください。 穴径：６ｍｍ 穴深さ：32ｍｍ （２）４本のアンカー （b）を穴に差し込んでください。 （３）壁アンカーに、壁掛け用ネジ（c）4本で壁掛けパネルを固定してください。 （４）壁掛けブラケットを開き、下図のように壁掛けパネルに引っ掛けた後、しっかり固定されていることを確認してください。 （５）XBar V70をブラケットに取り付け、蝶ネジ（a）2本でしっかり固定してください。 （６）取り付けた 本機を90度回転させ、Dリング付きネジを反時計回りに回してケーブルカバーを外し、必要に応じてケーブルを接続してください。 テーブルなど、水平な場所への設置の場合 （１）接合部の4本
