프론트+CAT(MPOS-1700AE) 설치

프론트+CAT(MPOS-1700AE) 설치 가이드 입니다.

아래 구성품이 모두 있는지 확인해주세요.

프론트와 함께 동봉된 C타입 케이블과 프론트 본품을 연결 해주세요.

프론트 전원을 키고, WI-FI 연결하기를 눌러 인터넷을 연결해 주세요

유선 랜 케이블을 이용하려면 해당 위치에 꽂아주세요

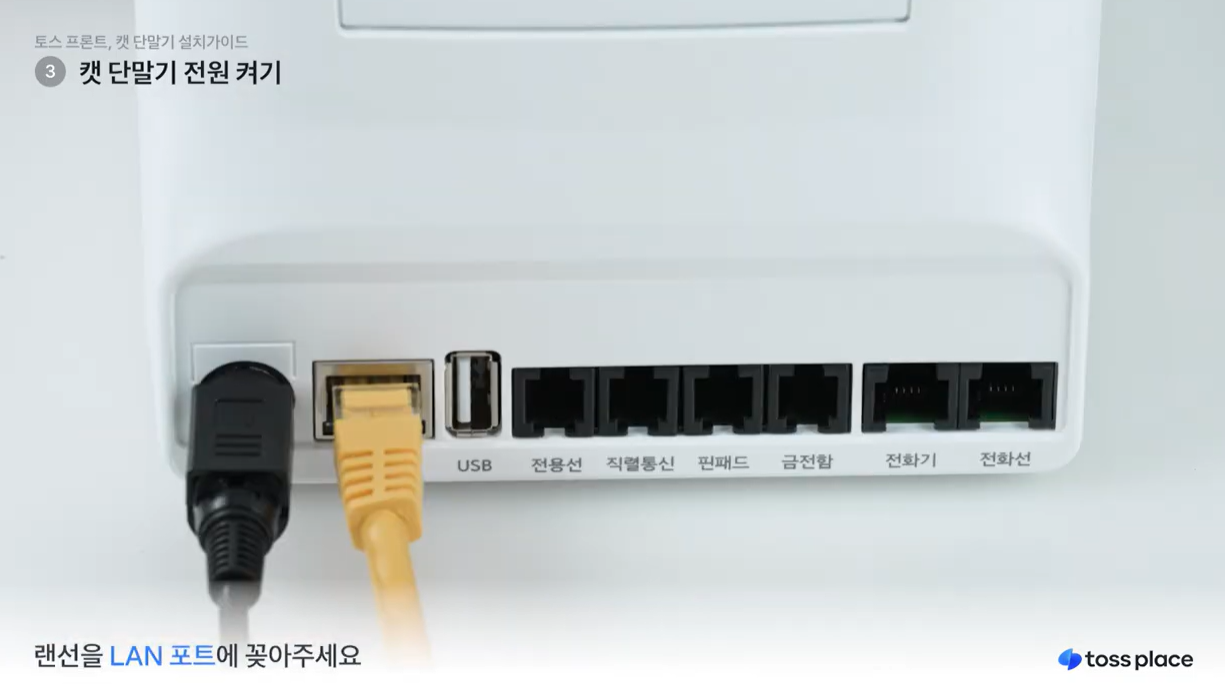

전원 어댑터와 랜선을 포트에 꽂아주세요

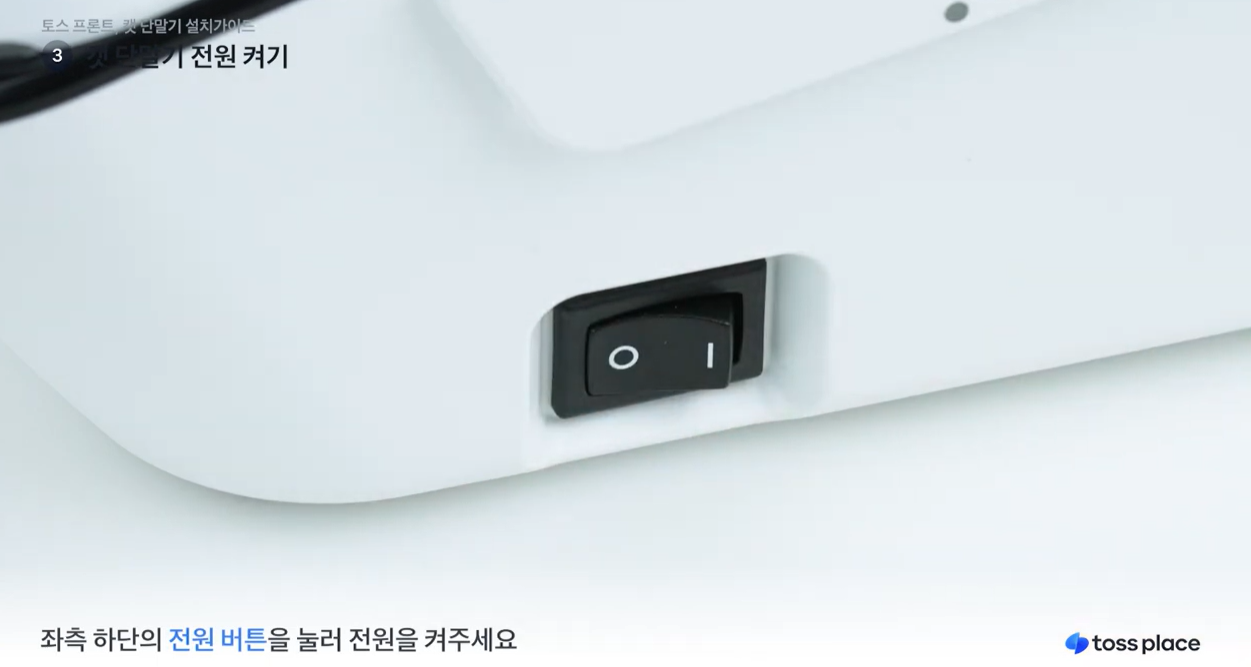

좌측 하단의 전원 버튼을 눌러 전원을 켜주세요

CAT단말기 연결 케이블을 프론트 하단 오른쪽 포트에 꽂아 주세요

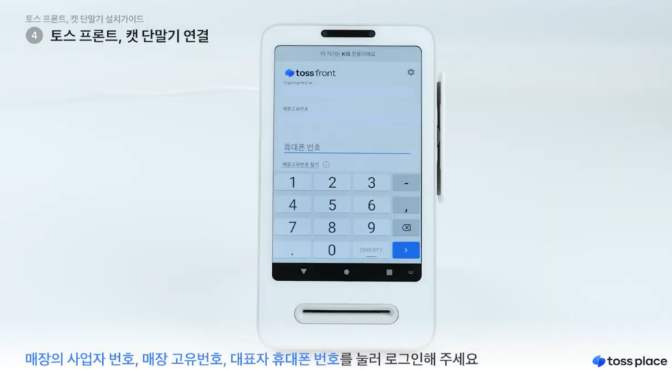

프론트에 매장의 사업자번호, 매장 고유번호, 대표자 휴대폰 번호를 눌러 로그인해 주세요.

상호명 확인 후 시작하기 눌러주세요.

화면에서 타사 카드 단말기를 선택해 주세요

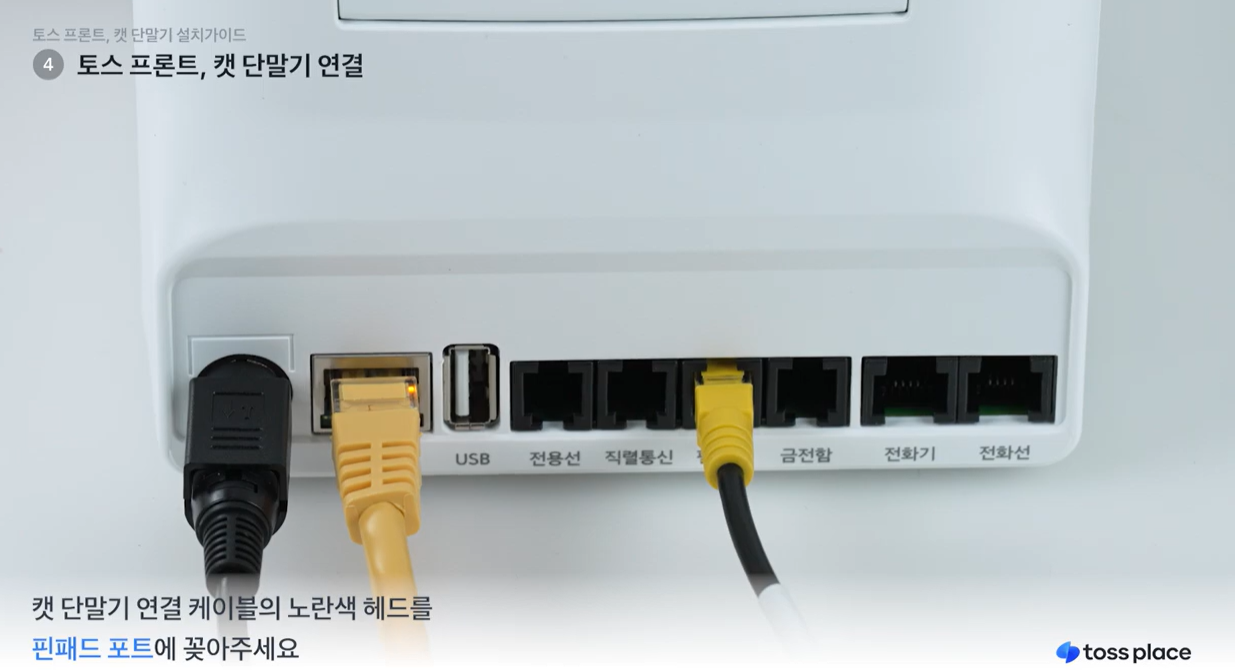

프론트, 캣 단말기 연결 케이블의 노란색 헤드를 핀패드 포트에 꽂아주세요.

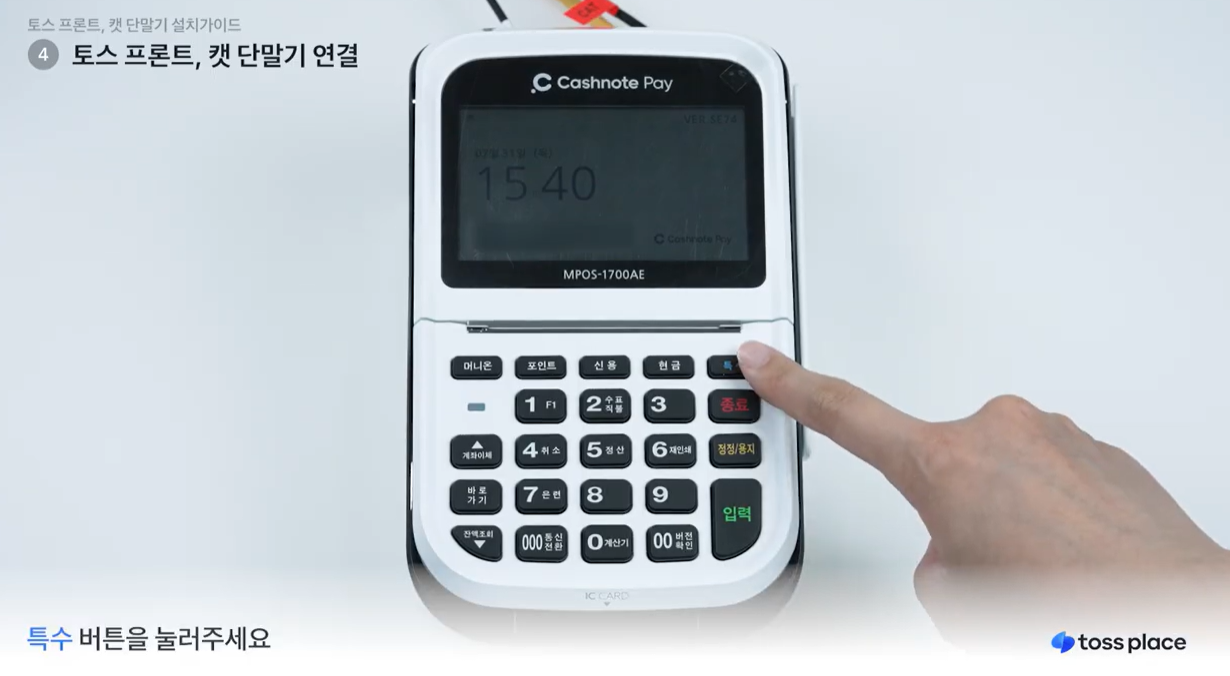

1. 특수 버튼을 눌러주세요

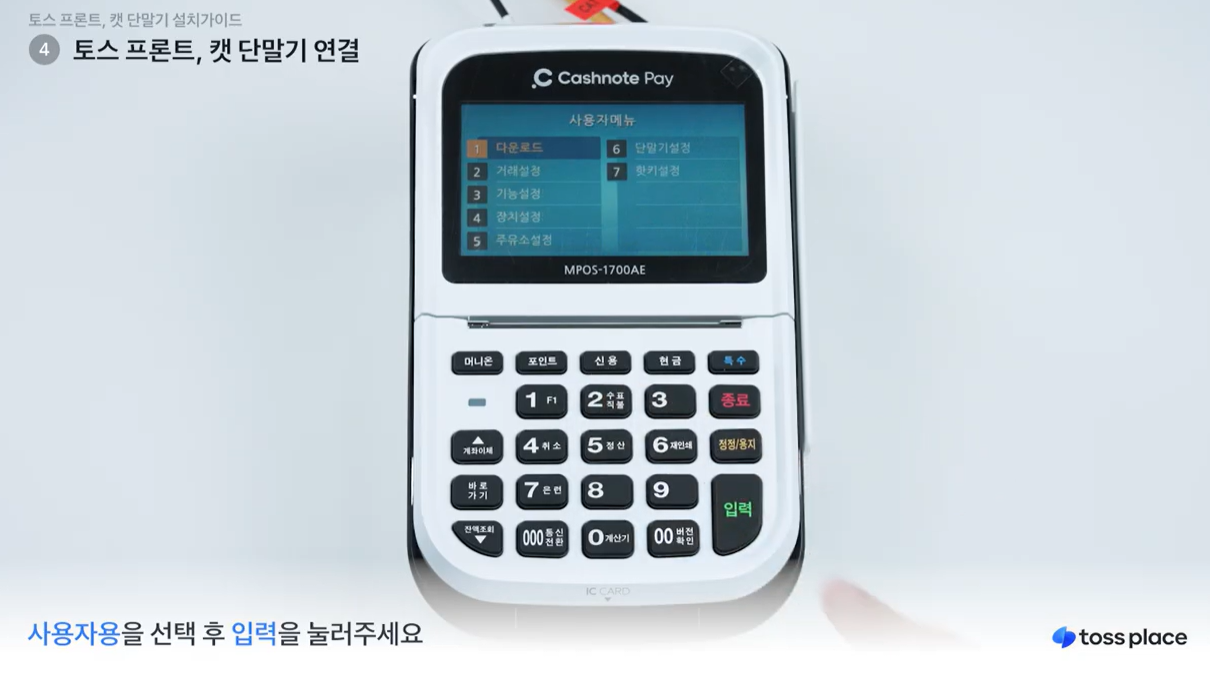

2. 사용자용을 선택 후 입력을 눌러주세요

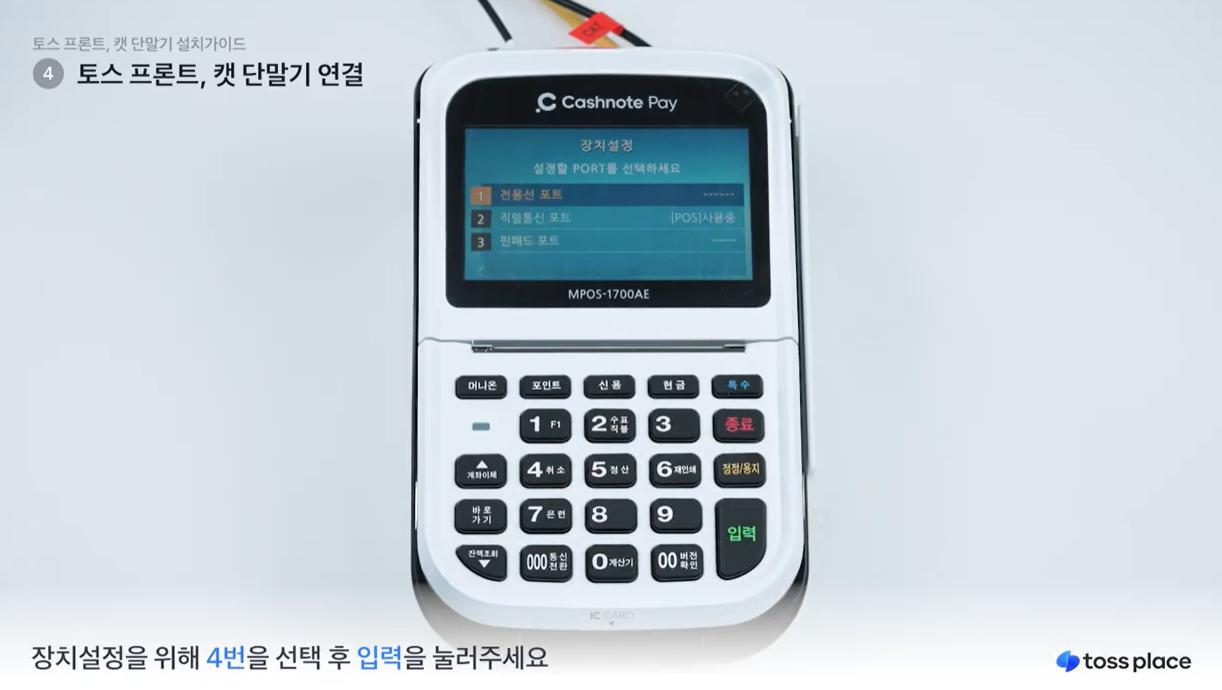

3. 장치설정을 위해 4번을 선택 후 입력을 눌러주세요

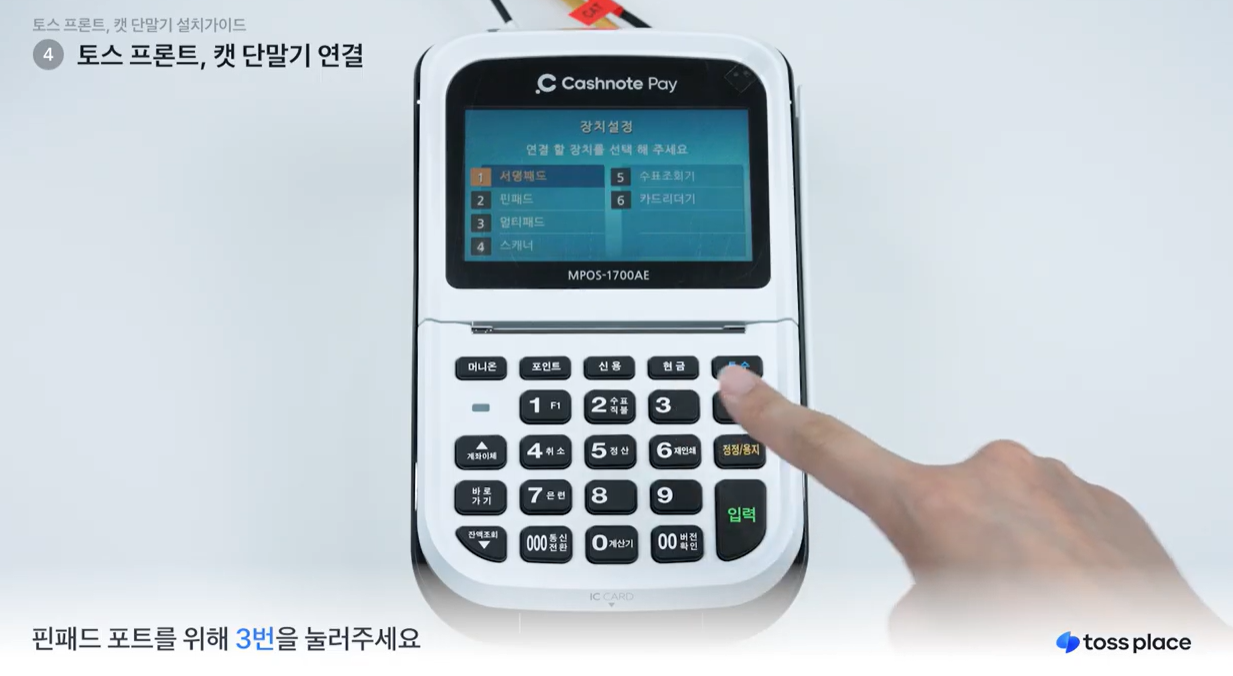

4. 핀패드 포트를 위해 3번을 눌러주세요

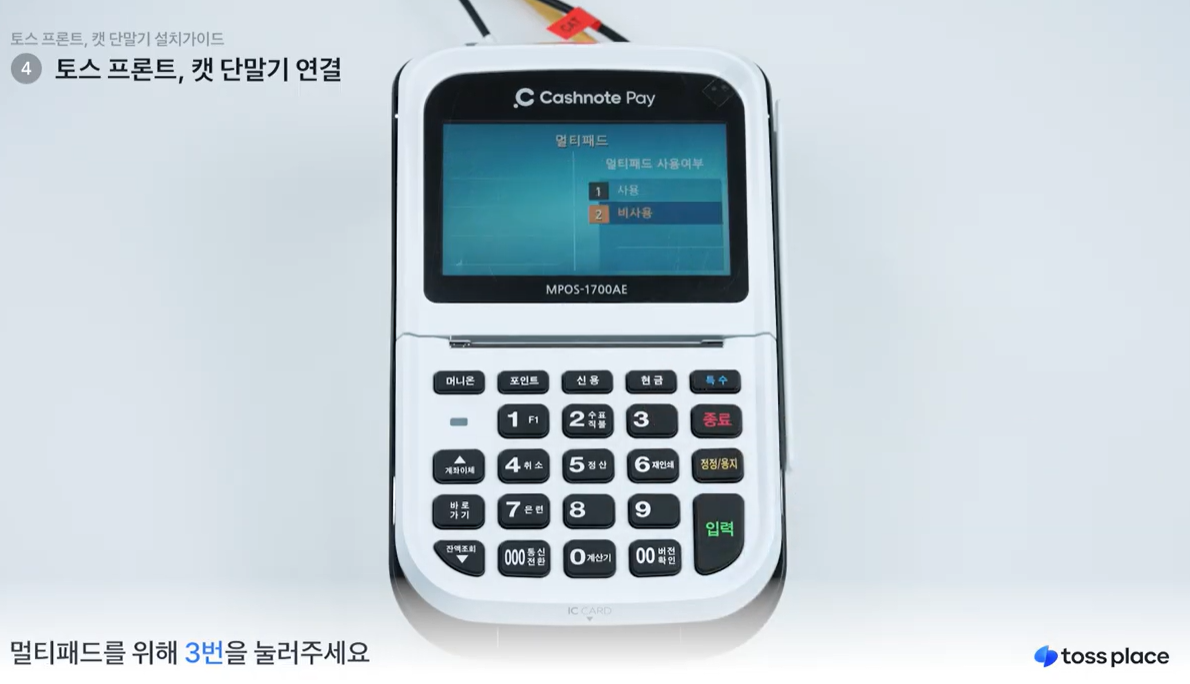

5. 멀티패드를 위해 3번을 눌러주세요

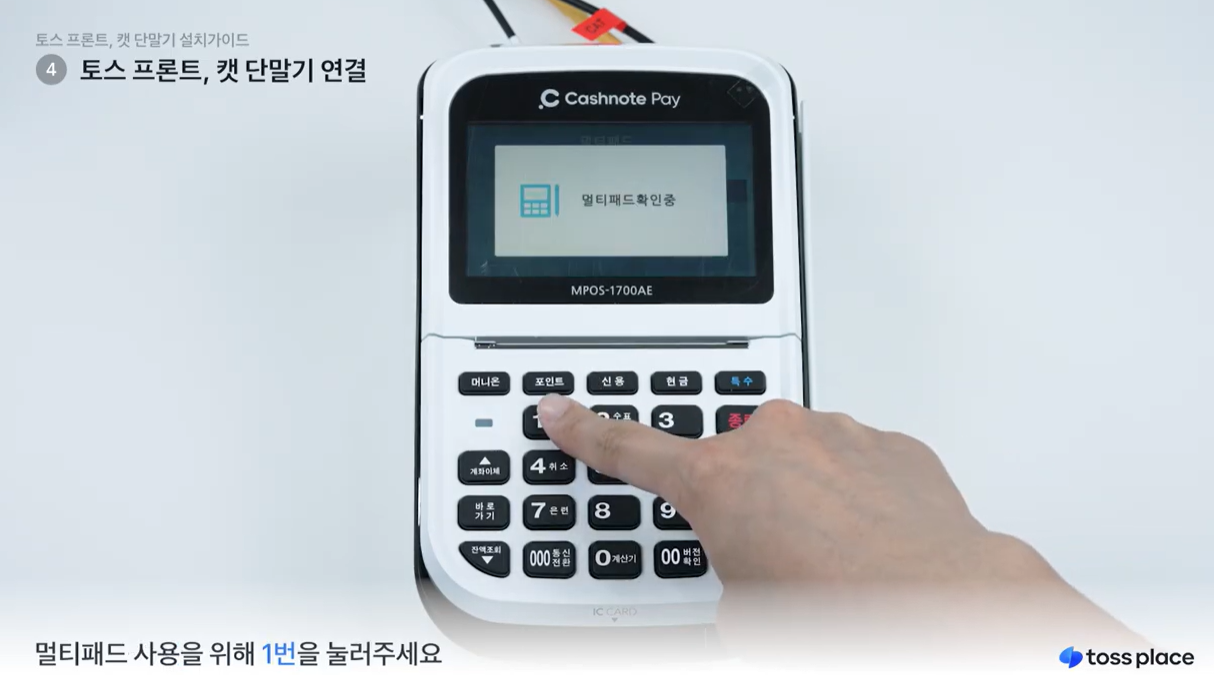

6. 멀티패드 사용을 위해 1번을 눌러주세요.

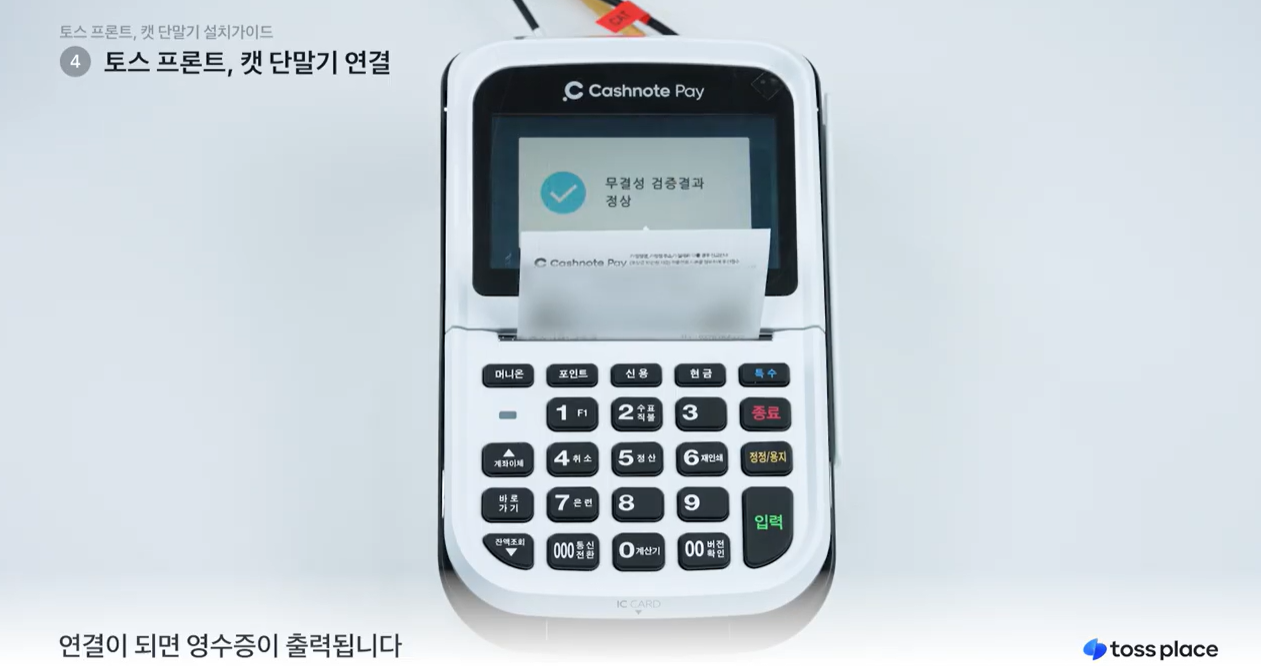

7. 연결이 되면 영수증이 출력됩니다.

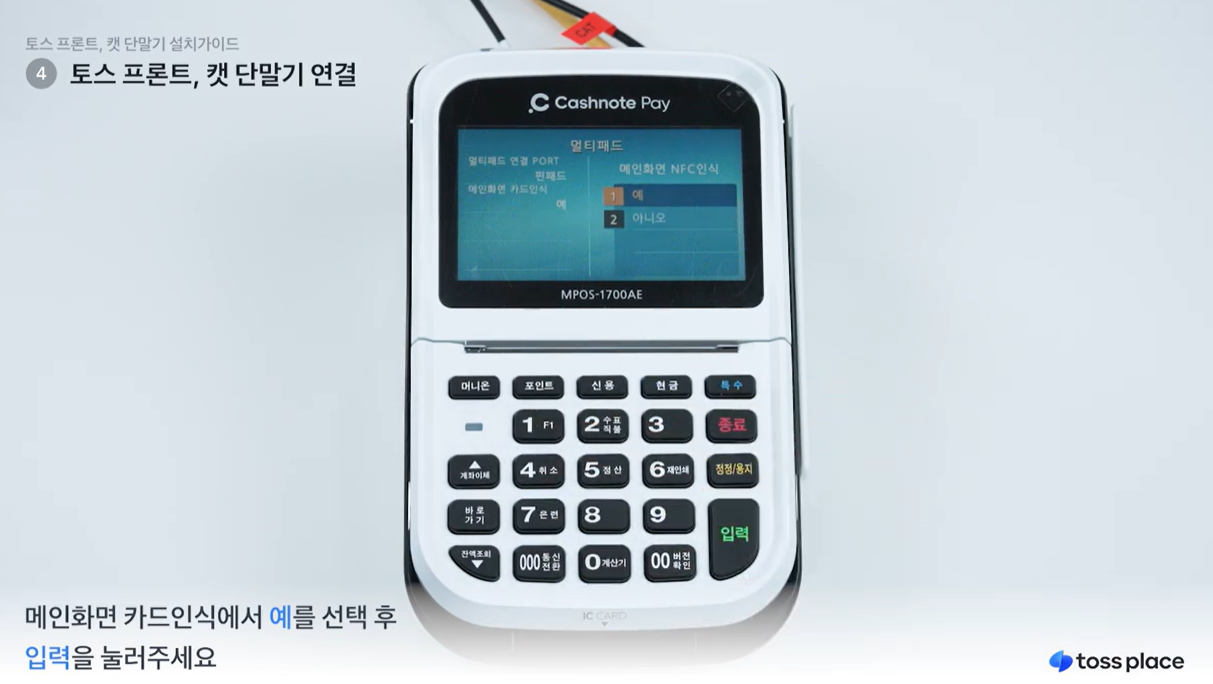

8. 메인화면 카드인식에서 예를 선택 후 입력을 눌러주세요

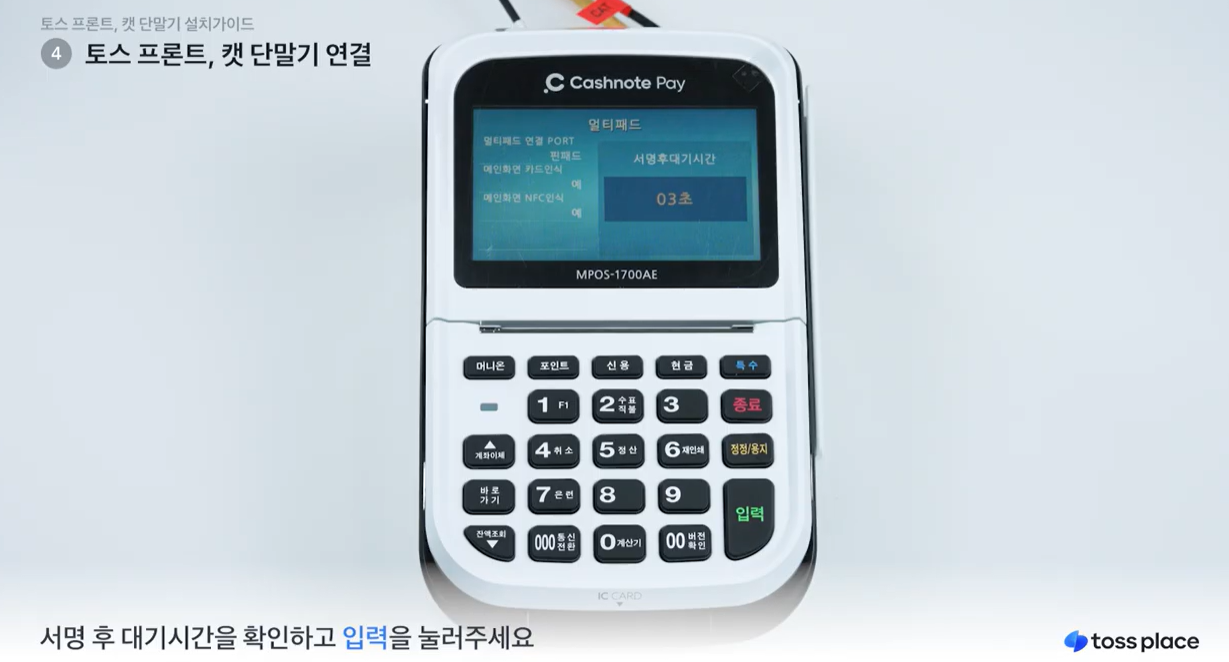

9. 서명 후 대기시간을 확인하고 입력을 눌러주세요

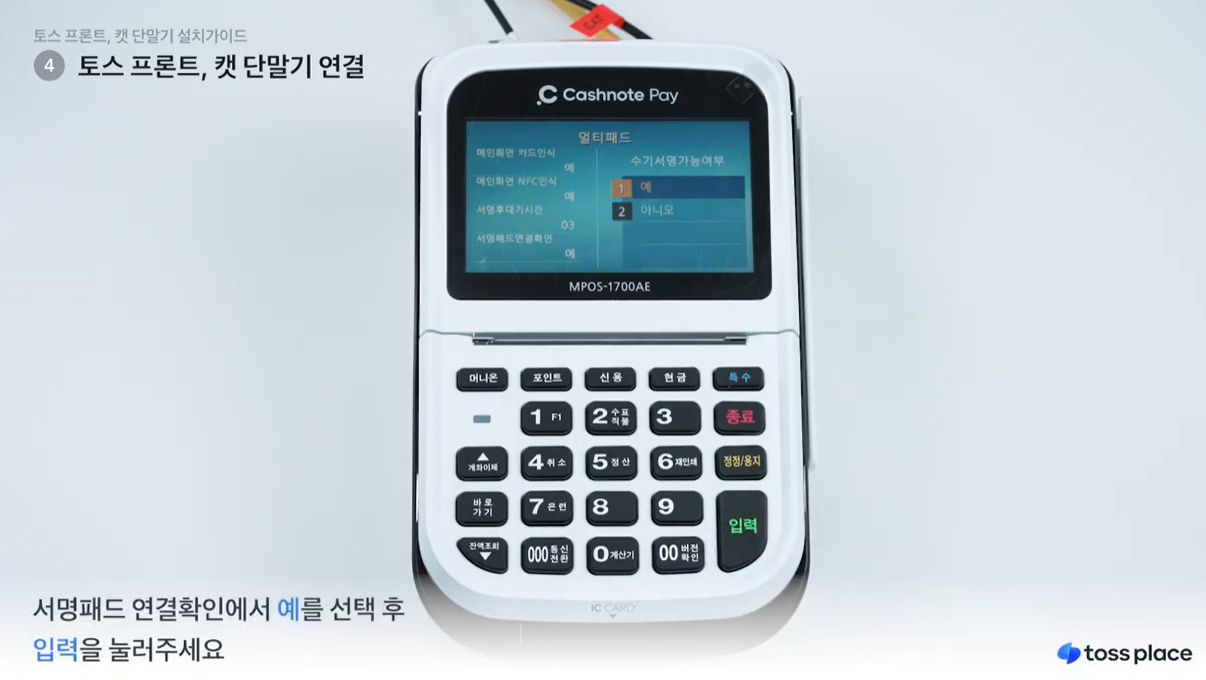

10. 서명패드 연결확인에서 예를 선택 후 입력을 눌러주세요요

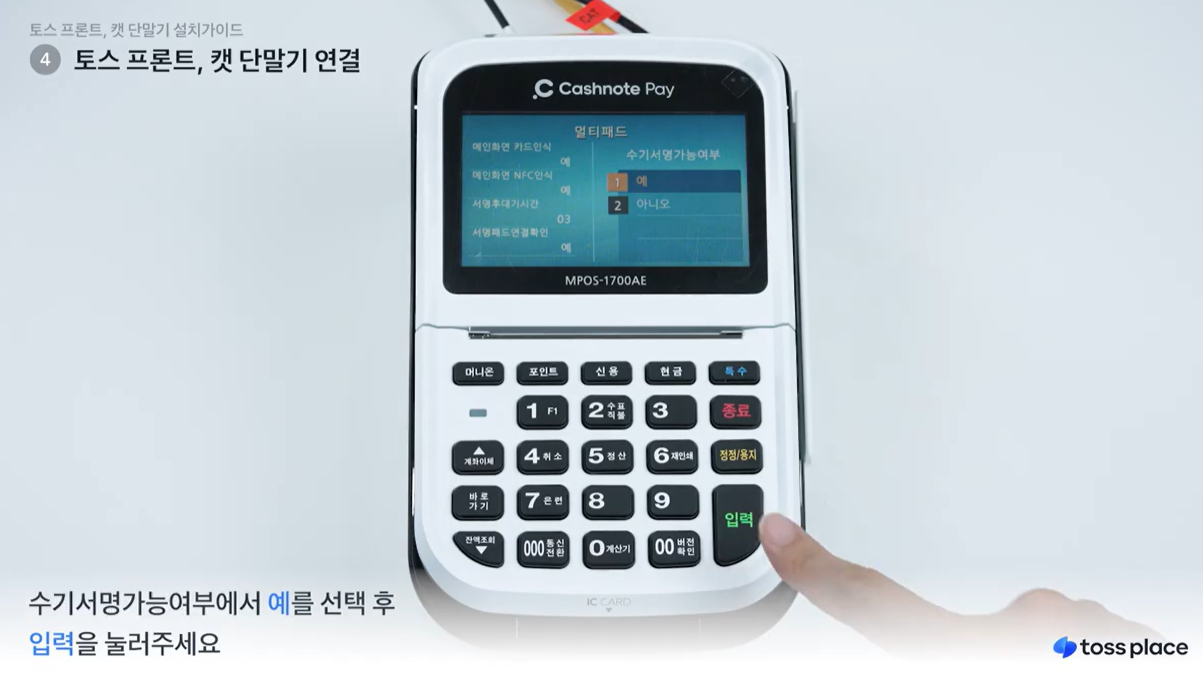

11. 수기서명가능여부에서 예를 선택 후 입력을 눌러주세요

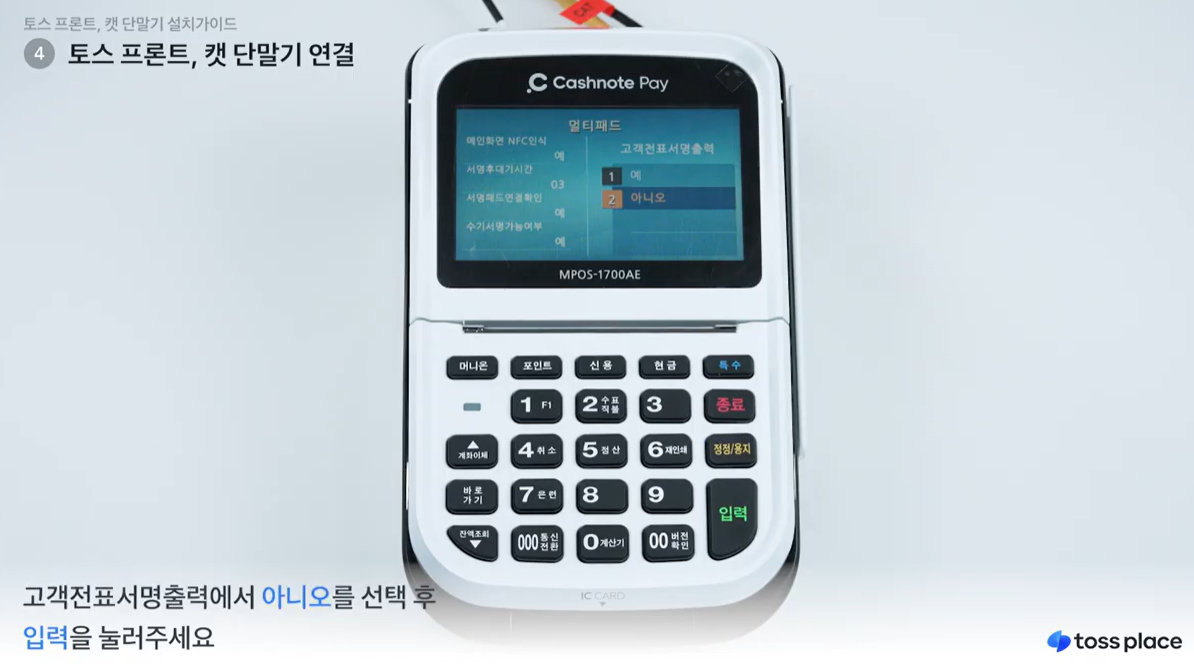

12. 고객전표서명출력에서 아니오를 선택 후 입력을 눌러주세요

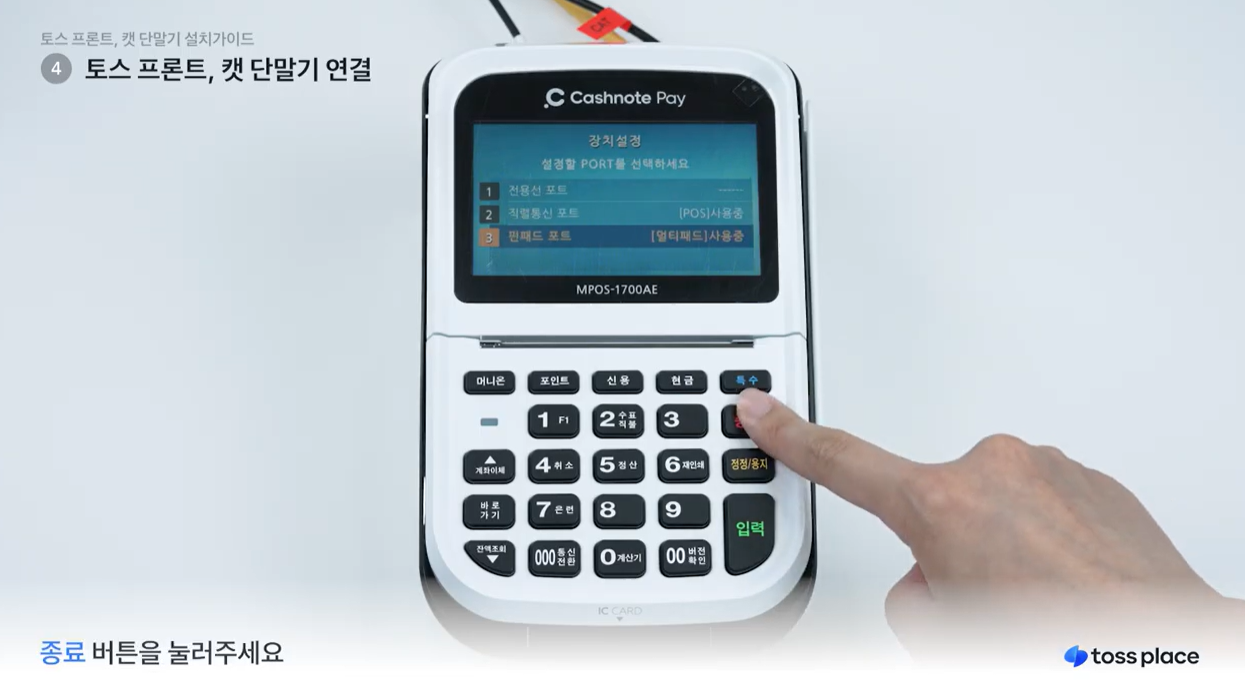

13. 종료 버튼을 눌러주세요. 설치 완료 됐습니다.

[토스플레이스] 토스 프론트 + 캣 단말기 MPOS-1700AE 설치 가이드 - YouTube

📌 연동 가능한 단말기를 먼저 확인해 주세요 (*이외 모델은 VAN사에 문의해 주세요) MPOS-1700AE / MPOS-1800TE / MPOS-1901AE / MPOS-1902TE / MPOS-2100AE / MPOS-2103AE
