본 가이드는 원장님께서 직접 키오스크 문 연동 시스템의 핵심 하드웨어를 이해하고, 스스로 문제를 해결하실 수 있도록 돕는 학습 자료입니다.
시험공부가 아니니 가벼운 마음으로, "우리는 이런 장치로 문을 연다"라는 느낌으로 훑어보시면 됩니다.
이 시스템을 알면, 문이 안 열릴 때 "어느 장치에서 문제가 생겼는지"를 금방 파악하여 직접 조치하거나 정확하게 문의하실 수 있습니다.

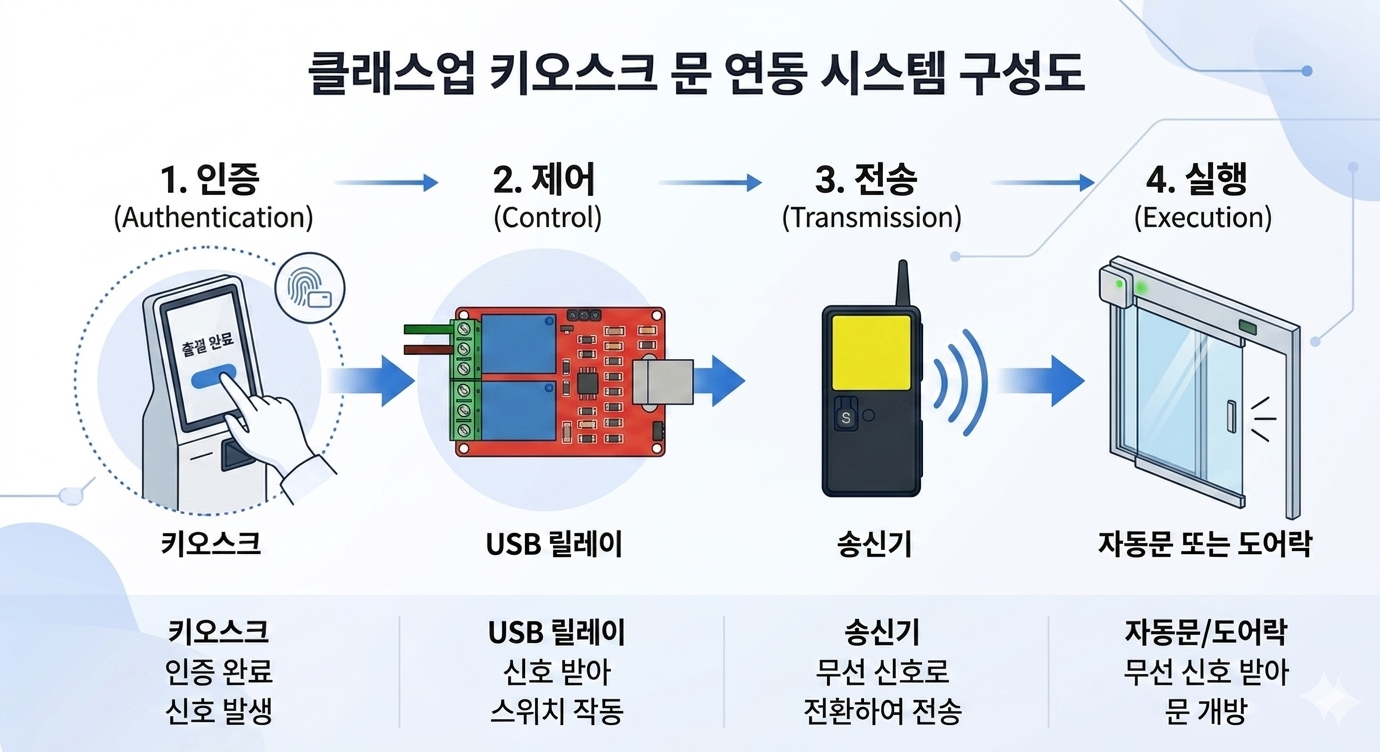

시스템은 아래와 같은 흐름으로 작동합니다. 인증 성공 시, 키오스크에서 나온 신호가 '전환'되고, '송출'되어 최종적으로 '실행'됩니다.
키오스크: 학생이 출결 인증을 완료하면, 시스템에 '문 열림 신호'를 발생시킵니다.
USB 릴레이보드
역할: 키오스크의 USB 신호를 물리적인 문 열림 스위치 신호로 바꿔주는 장치입니다.
특징: 이 장치 안에 스위치가 들어있어, 키오스크의 신호가 오면 '딸깍'하며 스위치를 누릅니다.
송신기
역할: 릴레이보드에서 받은 스위치 신호를 무선 주파수 신호로 변환하여, 멀리 있는 수신기(문)에 전송하는 장치입니다.
특징: 안테나가 무선 신호를 멀리 보냅니다.

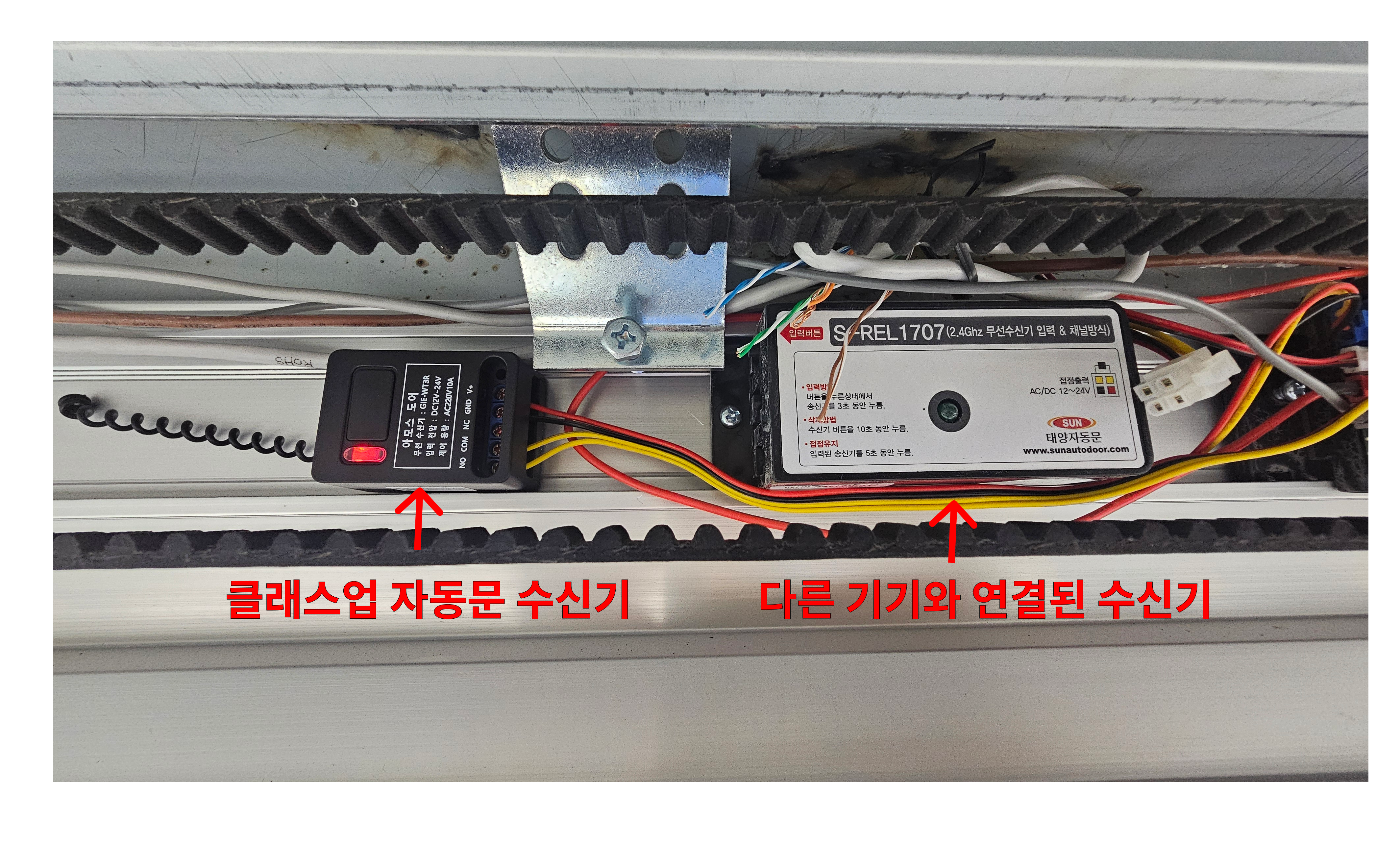

자동문/도어락
무선 신호를 받아 실제로 문을 여는 최종 장치입니다.
USB 케이블 확인: 문이 안 열릴 때, 릴레이보드와 키오스크의 USB 연결 상태를 가장 먼저 확인하세요. (전원 표시등이 안 들어오면 USB 연결 문제)
전원 상태 확인: 송신기에 전원이 들어오는지 전원 표시등을 확인하세요. (전원이 안 들어오면 전원 어댑터 문제)
