周辺機器接続方法

⚠ 安全のため、接続する前にすべての電源ケーブルを抜いてください。

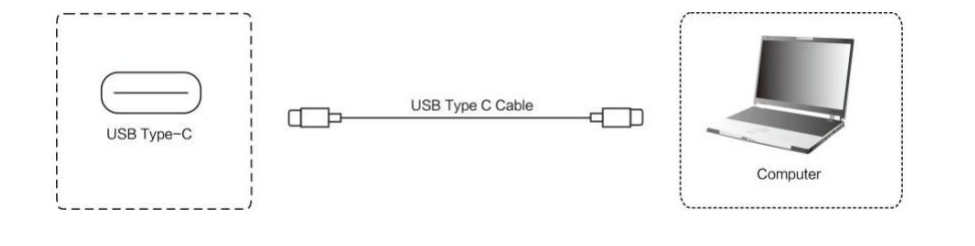

1. USB Type-CケーブルでPCと接続する

2. 電源ケーブルを挿し、ACスイッチを切り替えて主電源を入れる

3. PCを起動する

4. 本機の電源ボタンを押して電源を入れる

5. 入力切り替え画面で「Type-C」を選択する※ホーム画面の「②入力切り替え」を参照

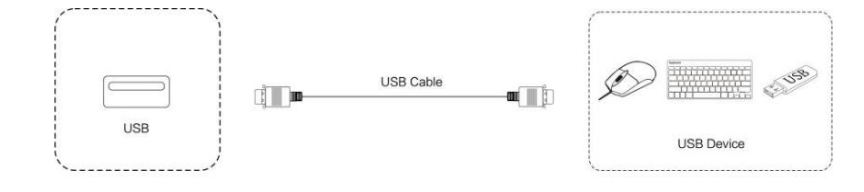

• USB Type-A（2.0/3.0）ポートにUSBメモリやキーボード等を接続可能



• シリアルポートケーブルを使用して中央制御装置と接続

• 中央制御装置を介して、機器のON/OFFや音量調整などの制御が可能

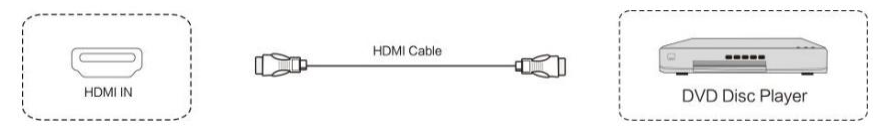

1. 本機と映像機器をHDMIケーブルで接続

2. 電源ケーブルを挿し、ACスイッチを切り替えて主電源を入れる

3. 映像機器を起動する

4. 本機の電源ボタンを押して電源を入れる

5. 入力切り替え画面で「HDMI1 / HDMI2 / HDMI3（接続先）」を選択※ホーム画面の「②入力切り替え」を参照

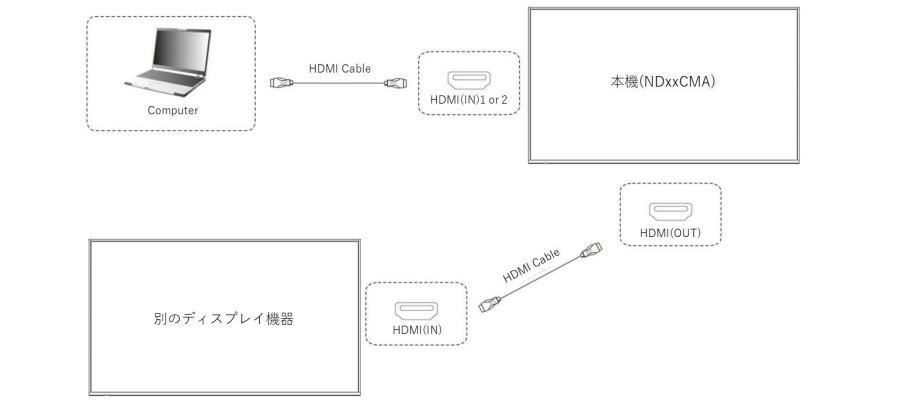

1. 本機のHDMI(IN)とPCをHDMIケーブルで接続

2. 本機のHDMI(OUT)と外部ディスプレイ機器をHDMIケーブルで接続

3. 電源ケーブルを挿し、ACスイッチを切り替えて主電源を入れる

4. PCと外部ディスプレイ機器を起動する

5. 本機の電源ボタンを押して電源を入れる

6. 入力切り替え画面で「HDMI1 / HDMI2（接続先）」を選択※ホーム画面の「②入力切り替え」を参照
