設置作業は必ず相応の資格がある方が取り付けてください。
清潔で修理しやすい、風通しの良い場所に設置してください。
地面に対して垂直に設置してください。長辺は地面と平行に設置してください。
周辺は十分なスペースを空けてください。
可燃ガス、腐食環境に設置しないでください。
強い電磁波の近くに設置しないでください。
騒音、振動が強い場所に設置しないでください。
煙、風、湿気、直射日光、高温の場所に設置しないでください。
その他本設備に危険を与える場所に設置しないでください。
専用の壁掛けフレーム（壁掛け金具本体）を使用してください。
専用のネジ（本機取り付け済み、壁掛け金具同梱品）を使用してください。
設置場所は水、電気、ガスの配管付近を避けてください。
垂直の壁に設置してください。
十分強度のある壁に設置してください。
天井吊りなど特殊な設置方法の場合、強度、消防、熱、湿気、メンテナンスなど十分考慮して設置してください。
a：壁掛けフレーム
b：expansion アンカー
c：ネジ
d：ワッシャー

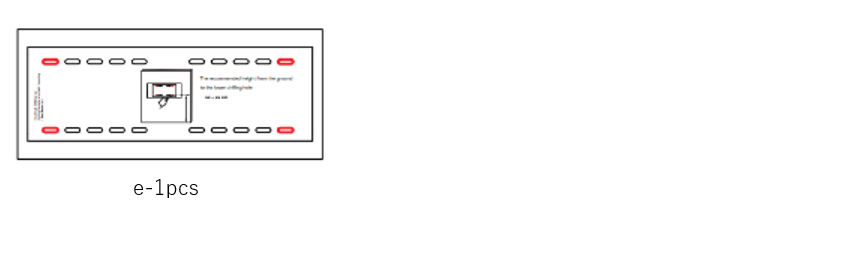

e：位置決めガイド
取り付けには先端サイズ No.2 のプラスドライバーが別途必要です
1）設置場所、高さを決める

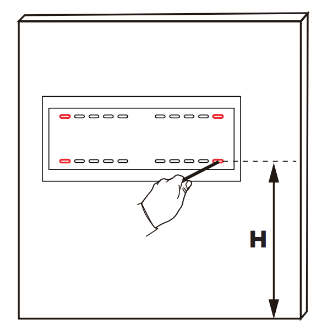

2）位置決めガイド【e】で穴あけ位置を確認し、8か所に印をつける
3）10mm ドリルで壁に穴を空ける（穴の深さは expansion アンカー【b】より長くする）
4）ハンマーでexpansion アンカー【b】を完全に穴の中に入れる
4）expansion アンカー【b】がしっかりはまっていることを確認する

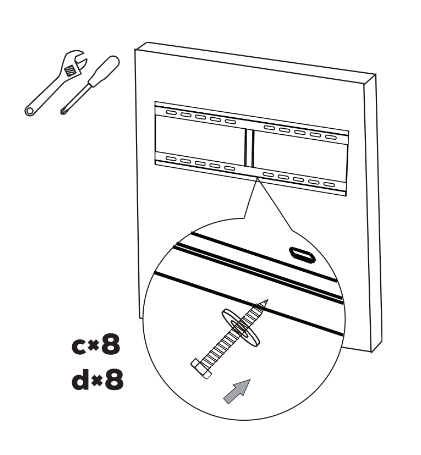

5）下図の通りに、壁掛けフレーム【a】を ネジ【c】、ワッシャー【d】で expansion アンカー 【b】に固定する
6）本体に取り付け済みの縦金具に、本体同梱の固定用長ネジ×2 を仮で取り付けする
2番目の穴からネジが約 2 mm 出るまで回す

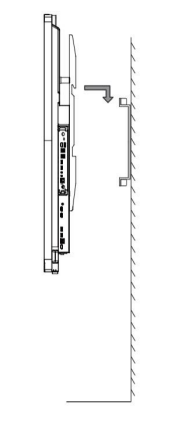

7）本体を壁掛けフレーム【a】に掛ける
8）本体が壁掛けフレーム【a】の中心に来るように調整する
9）6)で仮に取り付けた固定用長ネジ×2 を、本体の下側から付属のロングドライバー【e】を使用して壁掛けフレーム【a】に当たるまで締めて設置完了。
(※固定用長ネジはフレームに当たる最後まで締めなければ十分な固定ができず、事故に繋がる恐れがあります)

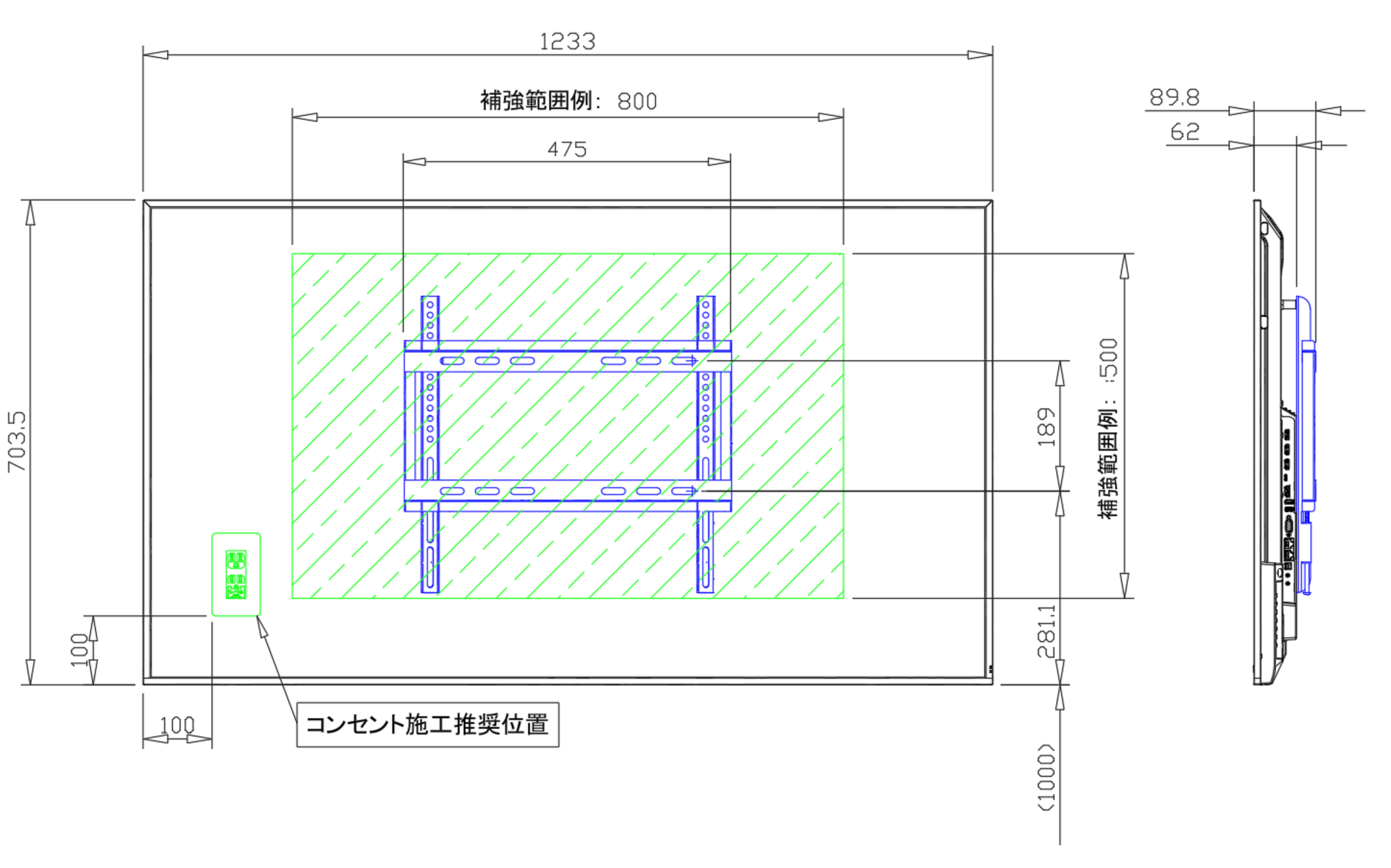

※数値は参考です。実際の環境に応じて設置の高さや補強範囲等をご検討ください。
緑ハッチング範囲は補強範囲例となります。
本機と壁掛け金具の重量に耐えられる下地・補強をお客様にてご検討ください。

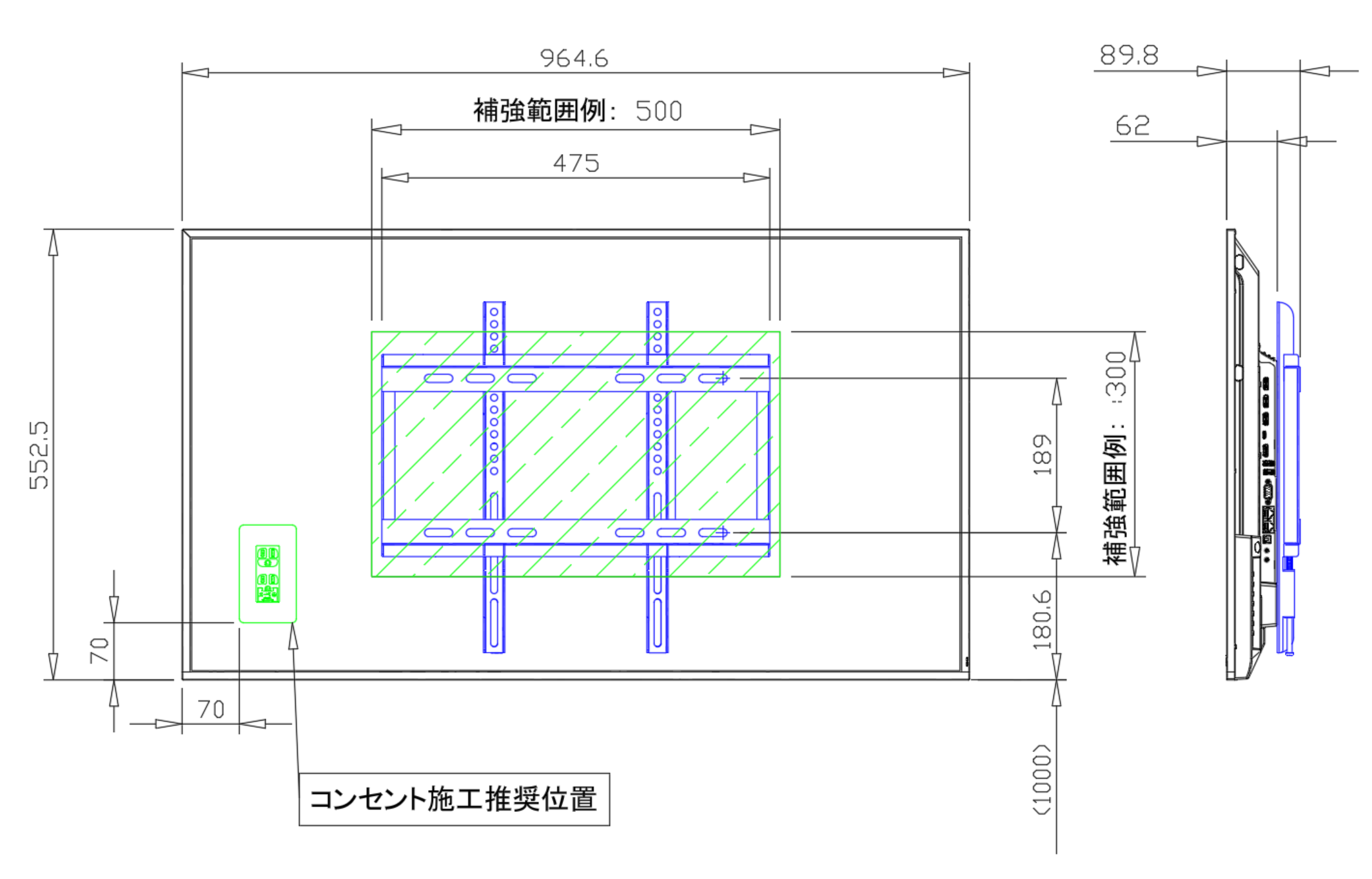

43型

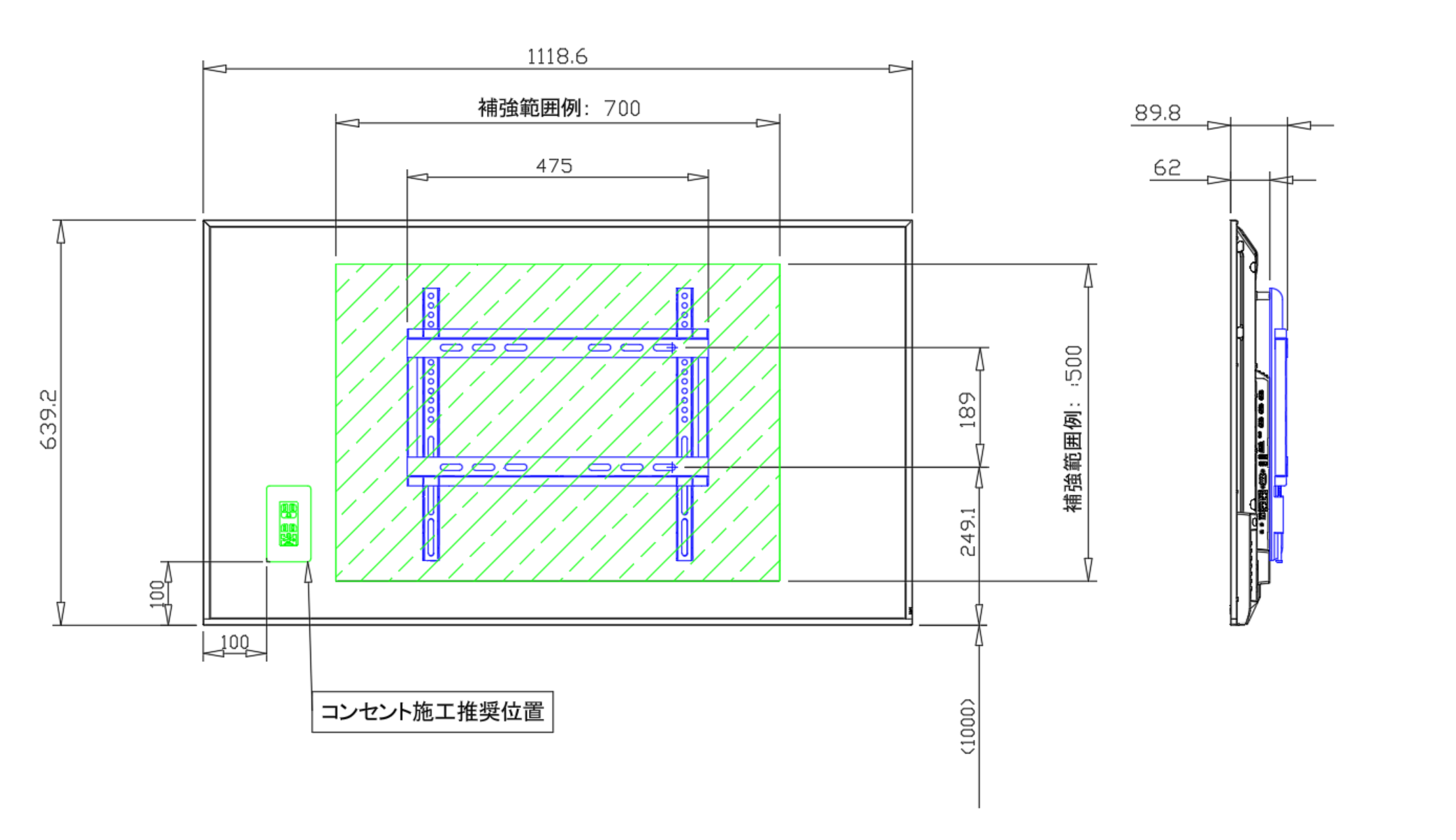

50型
55型

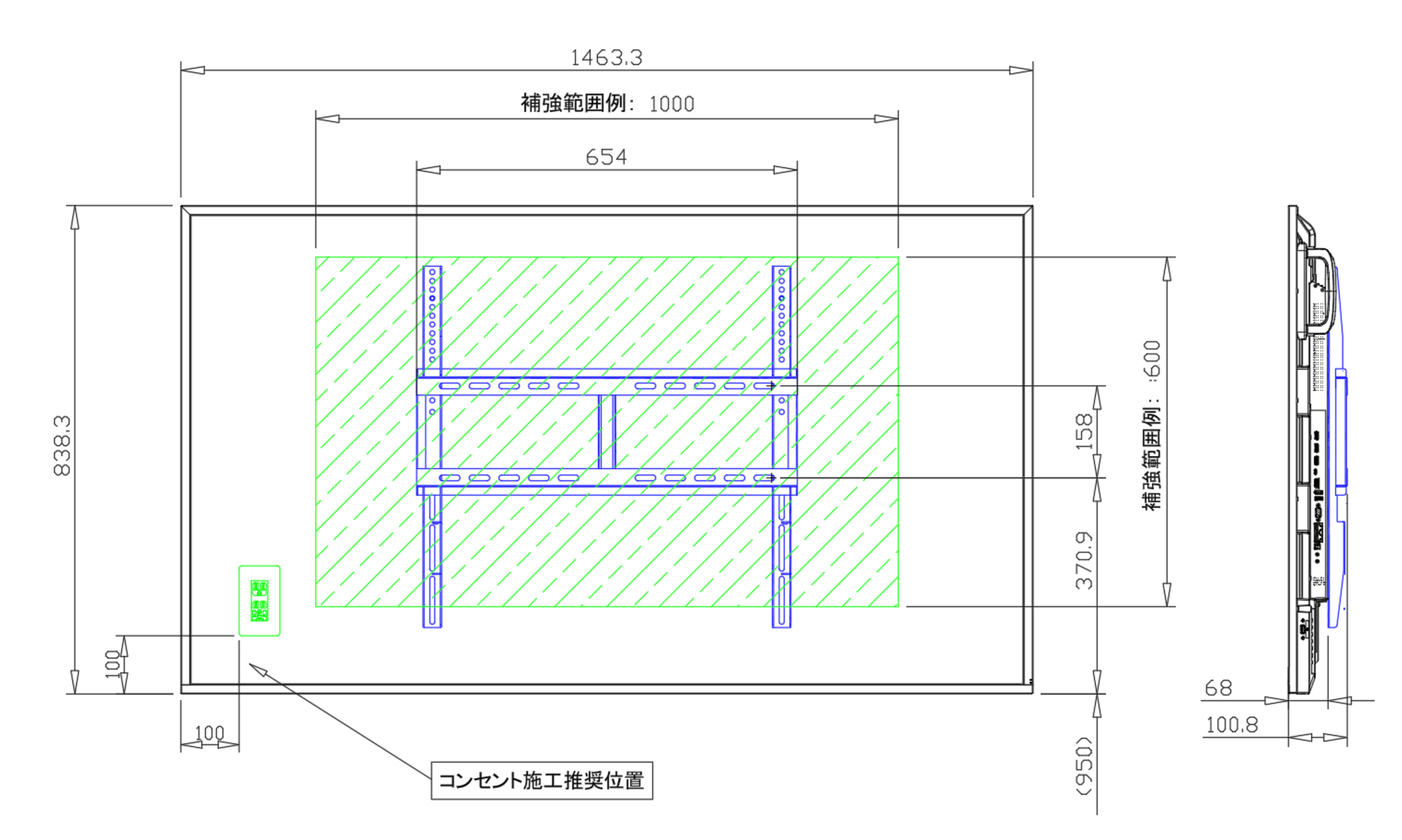

65型

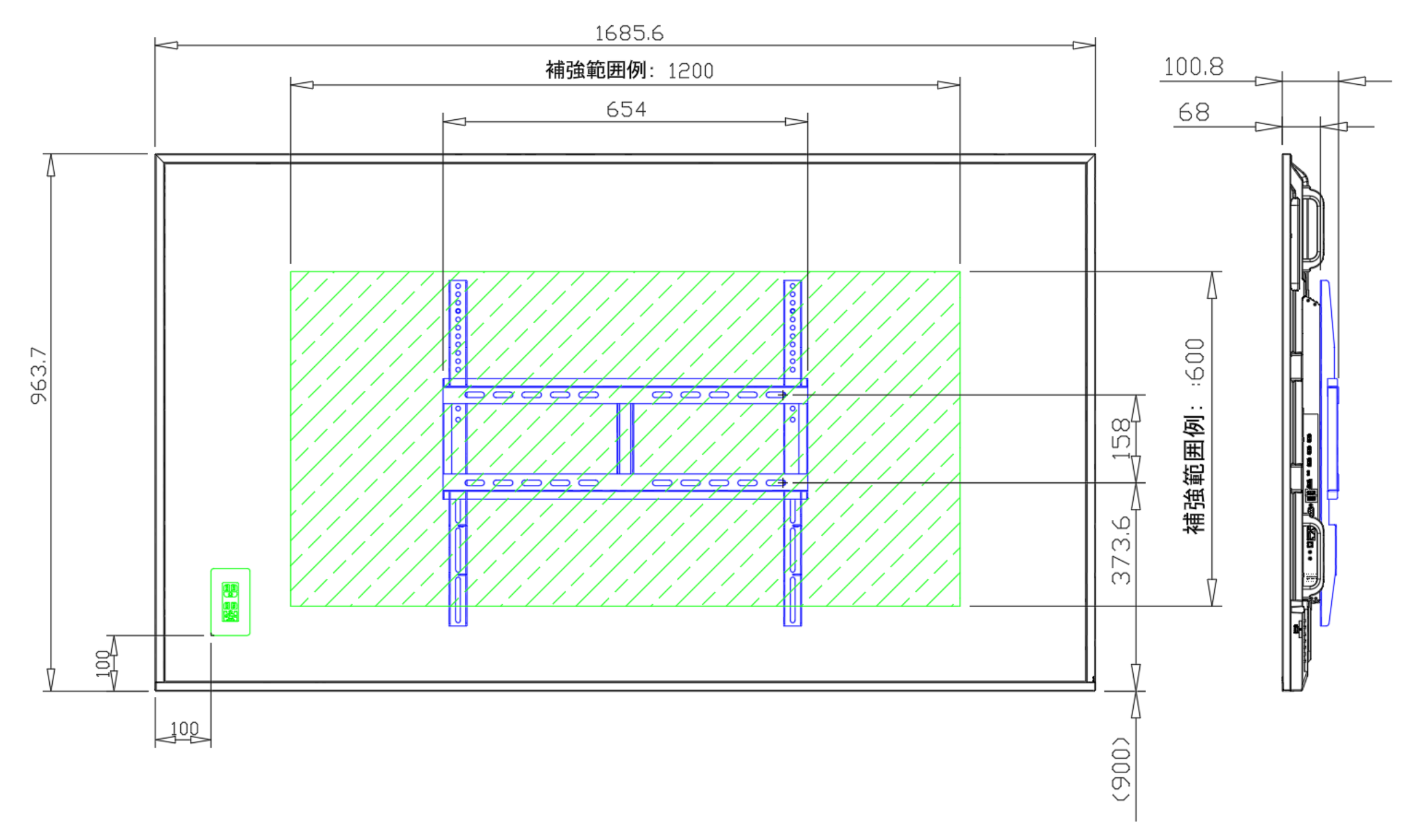

75型

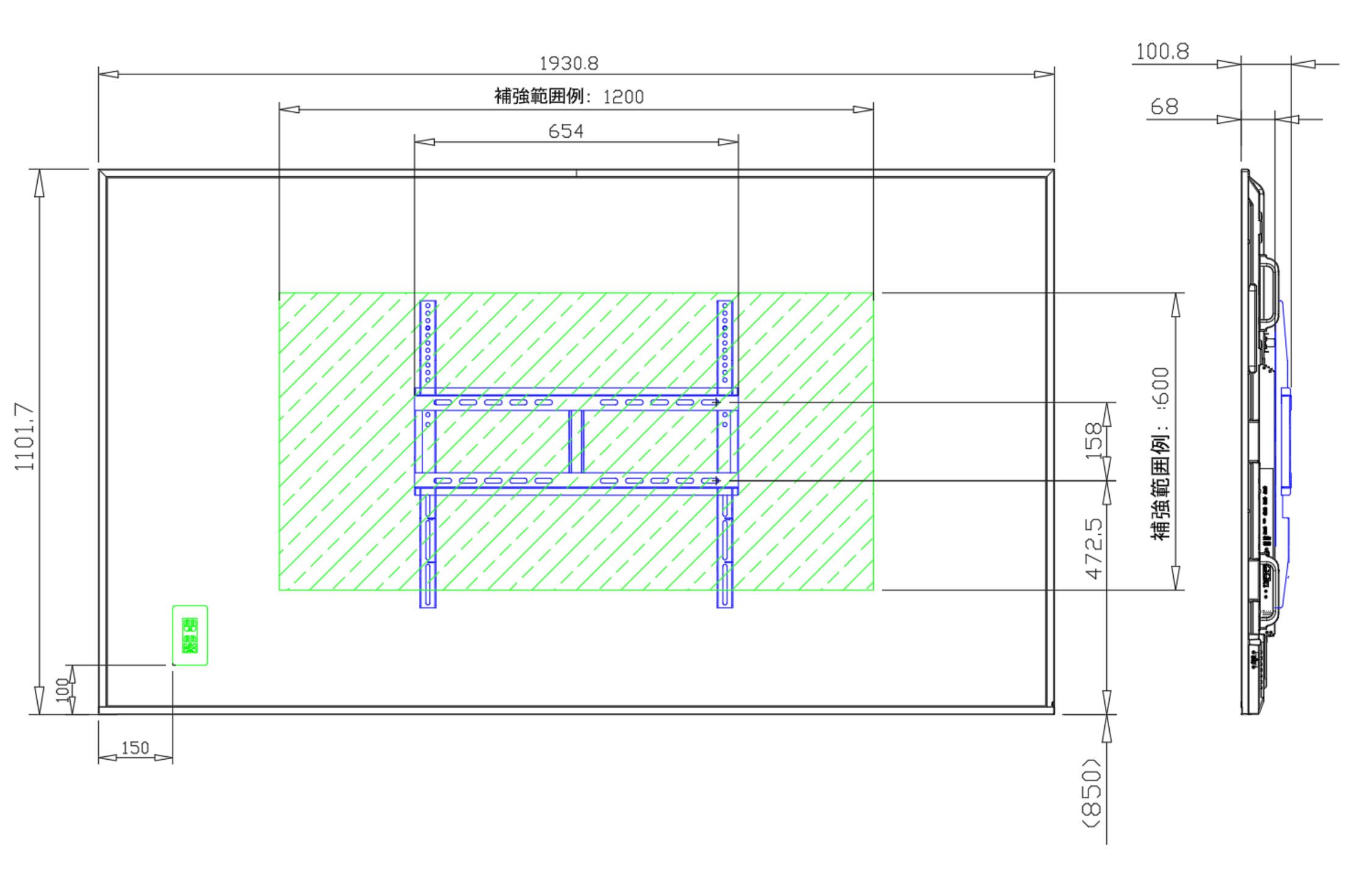

86型
※86型の固定用長ネジの取り付けには、先端サイズ No.2、軸長 450mm のプラスドライバーが必要です。

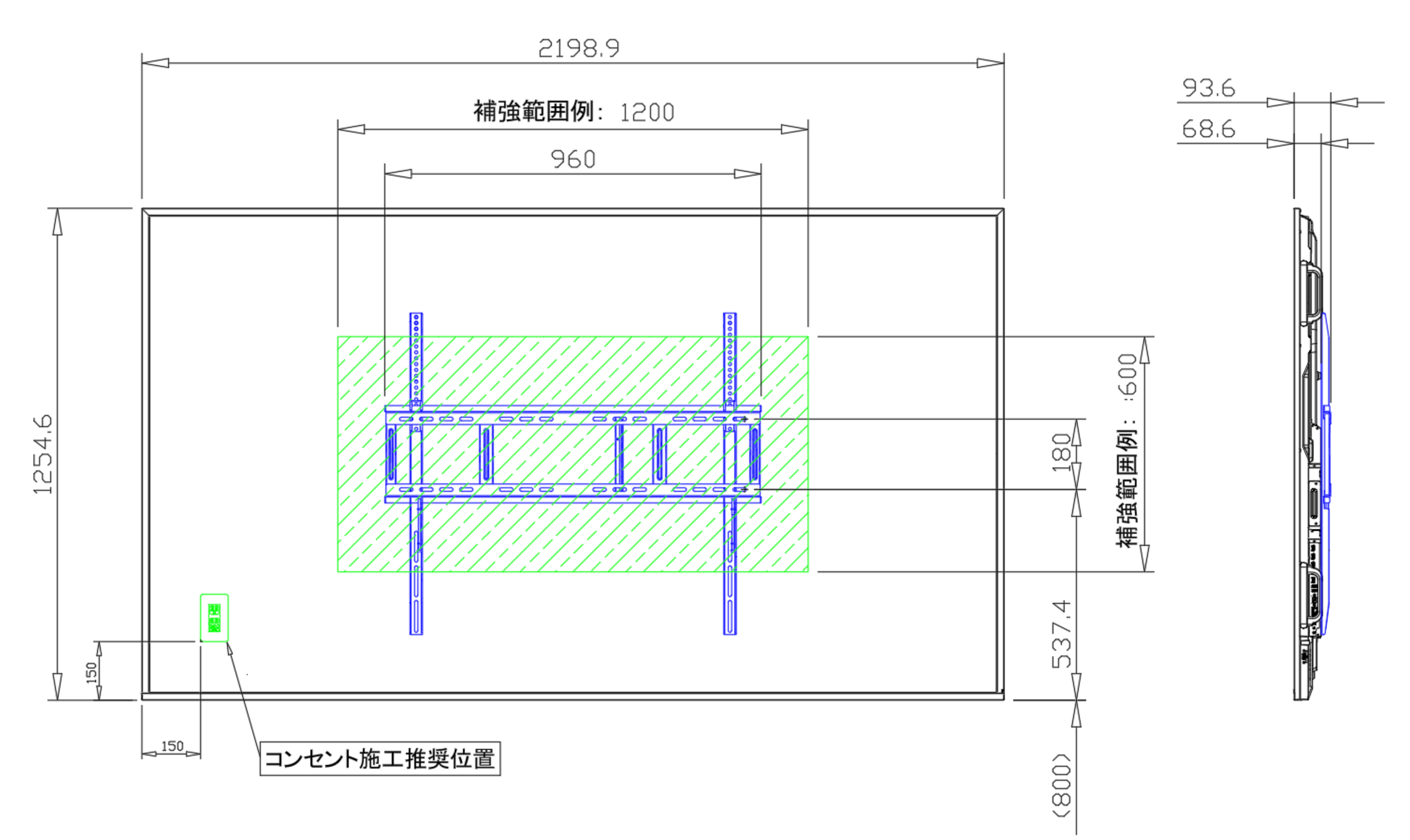

98型
※98型の固定用長ネジの取り付けには、先端サイズ No.2、軸長 450mm のプラスドライバーが必要です。
