제품 구성 | 사이드스텝 (2pcs, 좌/우 1ea) 머드가드 (4pcs) |
|---|---|
호환 차종 | 싼타페 MX5 |
색상 | Black(블랙, 검정) Silver(실버, 은색) |
재질 | PP(폴리프로필렌) Stainless 304(스테인리스 304, 스테인리스강 304) |
규격 | 구성별 상이함 |
중량 | 1,010g |
제조국 | China |
판매 | (주) 메이튼 / 인천광역시 부평구 안남로 404, 1544-7306 |

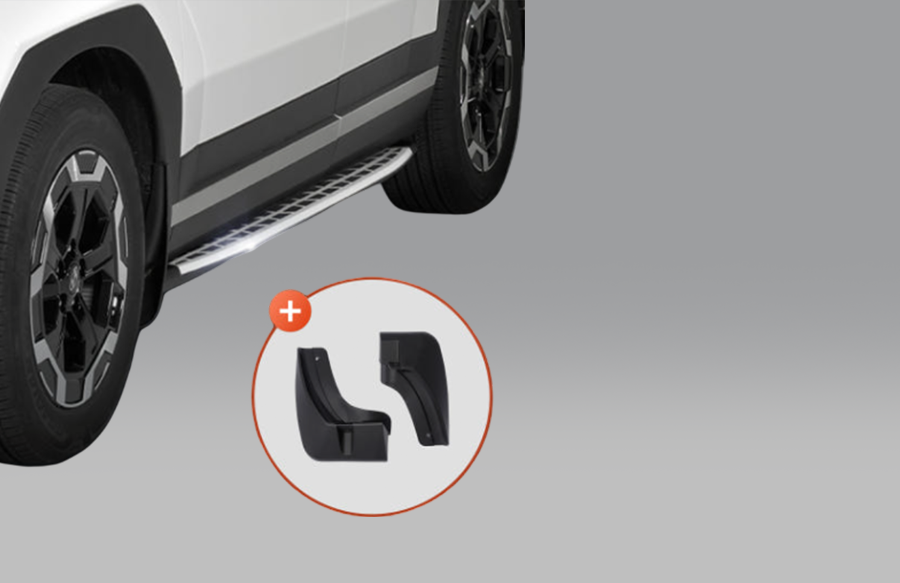

싼타페 MX5 전용 사이드스텝 & 머드가드 세트는 초정밀 3D 역설계 제작을 통해 순정과 같은 뛰어난 일체감을 제공합니다. 두꺼운 알루미늄 프레임을 적용하여 고정력과 내구성을 강화하였으며, 최대 200kg까지 견디는 안정성을 갖추었습니다. 넓은 논슬립 패드가 적용되어 미끄럼을 방지하고, 탑승자 모두가 안전하게 승하차할 수 있습니다. 또한, 고급 아노다이징 코팅 처리로 녹과 부식 걱정 없이 오래도록 사용할 수 있습니다.
초정밀 3D 역설계로 순정 같은 완벽한 일체감 제공
내하중 200kg, 넓은 논슬립 패드로 안전한 승·하차 지원
아노다이징 코팅 처리로 녹·부식 방지
STEP. 1
사이드스텝 구성품은 다음과 같습니다.

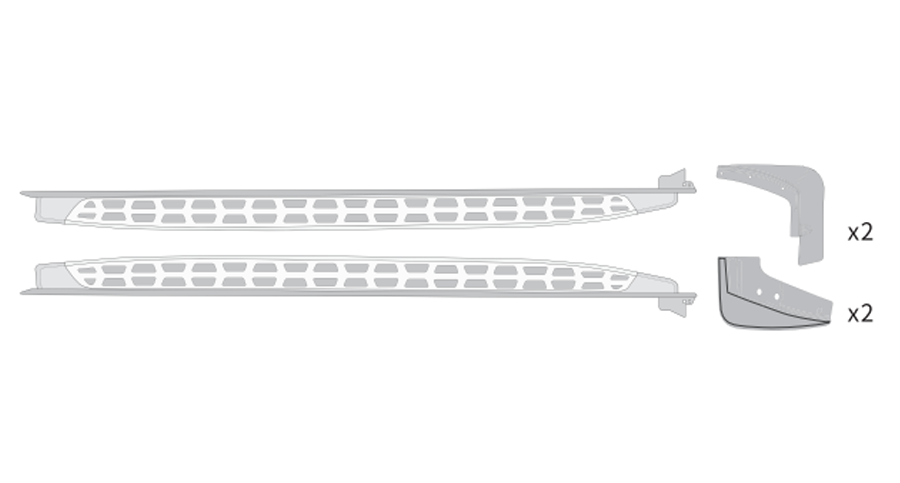

사이드스텝 (2pcs ), 머드가드 (4pcs)

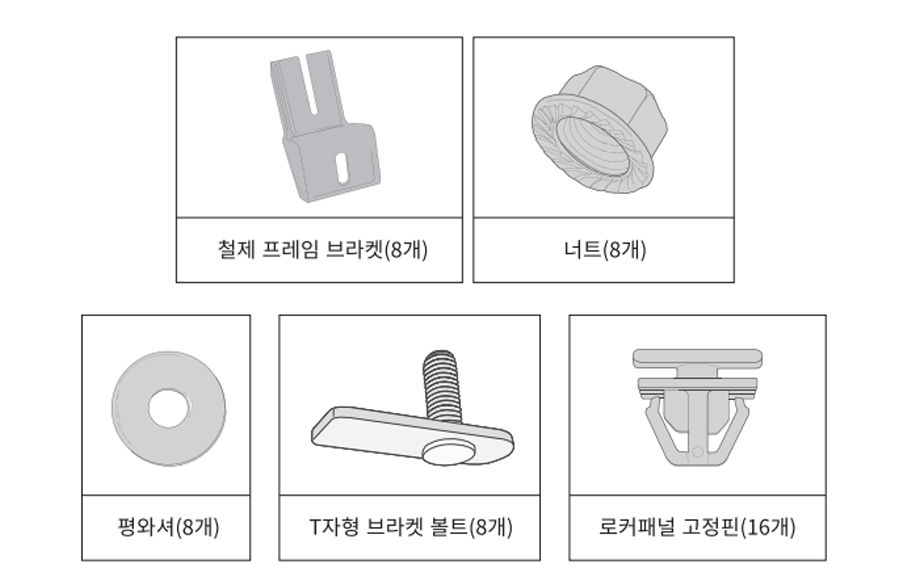

철제 프레임 브라켓 (8pcs), 너트 (8pcs)
평와셔 (8pcs), T자형 브라켓 볼트(8pcs), 로커패널 고정핀(16pcs)
STEP. 2

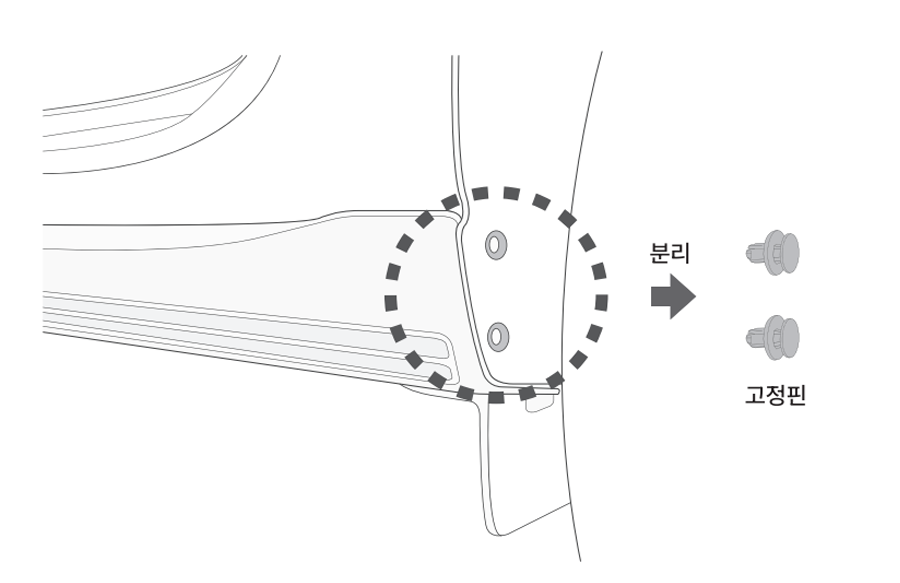

뒷바퀴 휠 하우스에 있는 고정핀을 도구로 분리합니다.
STEP. 3

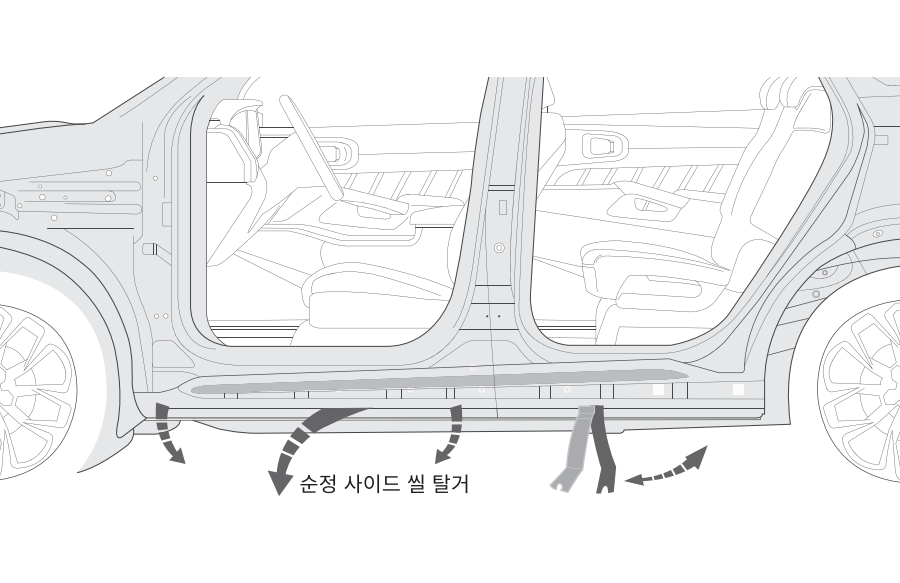

하단에 부착되어 있는 순정 사이드씰을 분리합니다.
리무버를 이용하여 틈을 벌린 후 제거 하면 더 쉽게 분리할 수 있습니다.
과정 중 순정 사이드 씰이 파손될 수 있으니 유의합니다.
STEP. 4

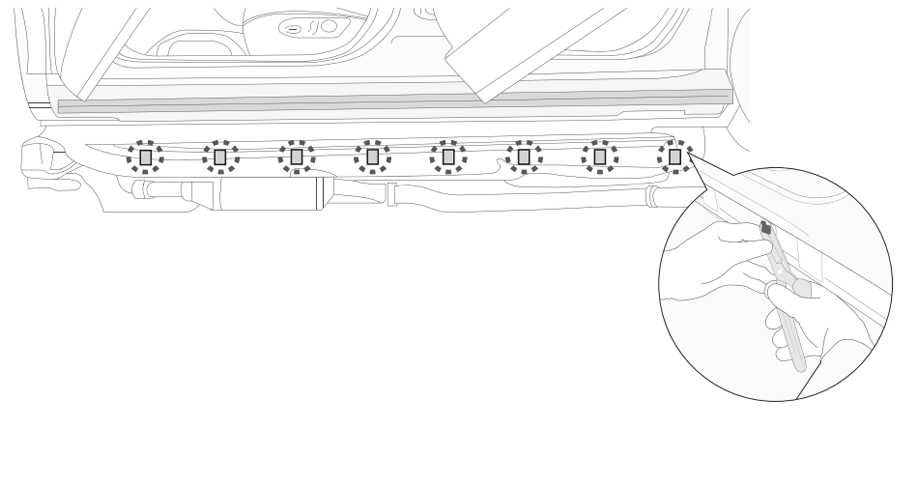

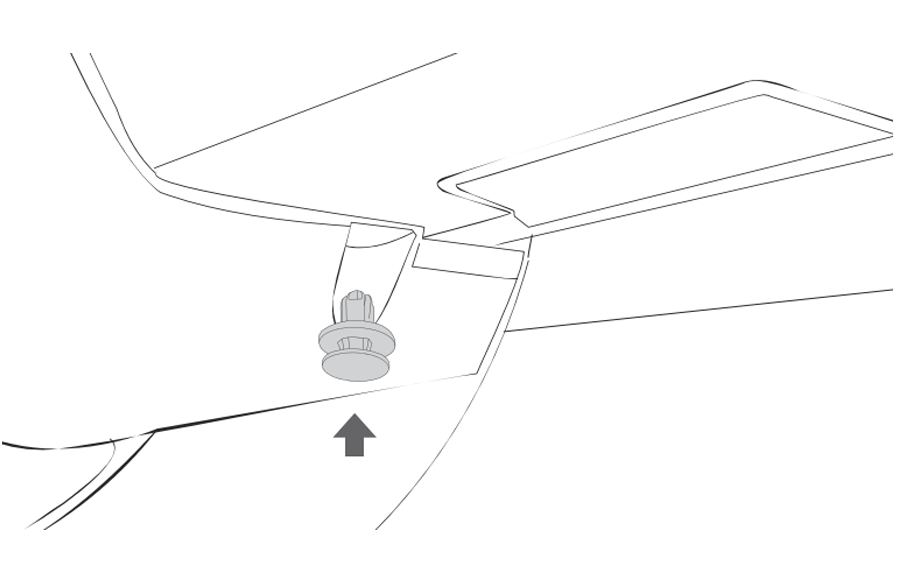

하단 순정 사이드 씰 분리 후 고정핀이 남아있다면 손으로 돌려서 빼줍니다.
손으로 분리되지 않는 고정핀은 리무버 사용을 권장합니다.
STEP. 5

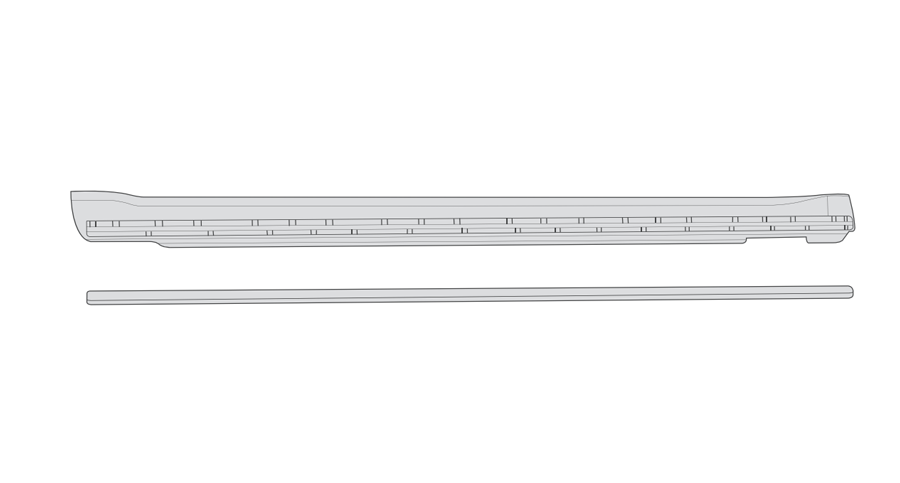

분리한 하단 사이드 씰에서 고무 몰딩을 분리합니다.
메이튼 사이드스텝에 다시 장착하여 사용할 부품입니다.
STEP. 6

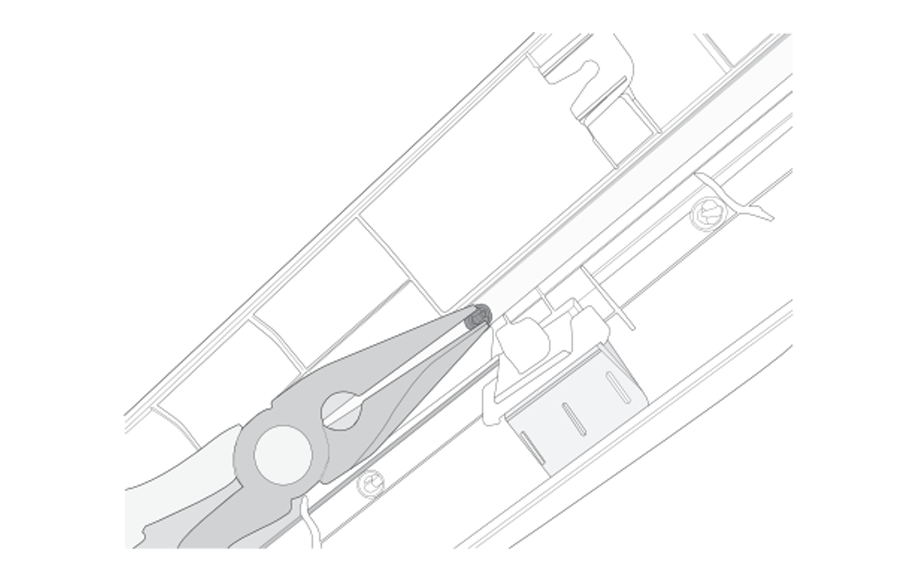

고무 몰딩을 분리하기 위해서는 안쪽 고정핀을 도구로 밀어서 빼줍니다.
롱노우즈 또는 송곳 같은 도구가 있으면 쉽게 분리할 수 있습니다.
STEP. 7
고정핀을 밀어서 분리되었다면 고무 몰딩을 따로 떼어내 줍니다.
STEP. 8

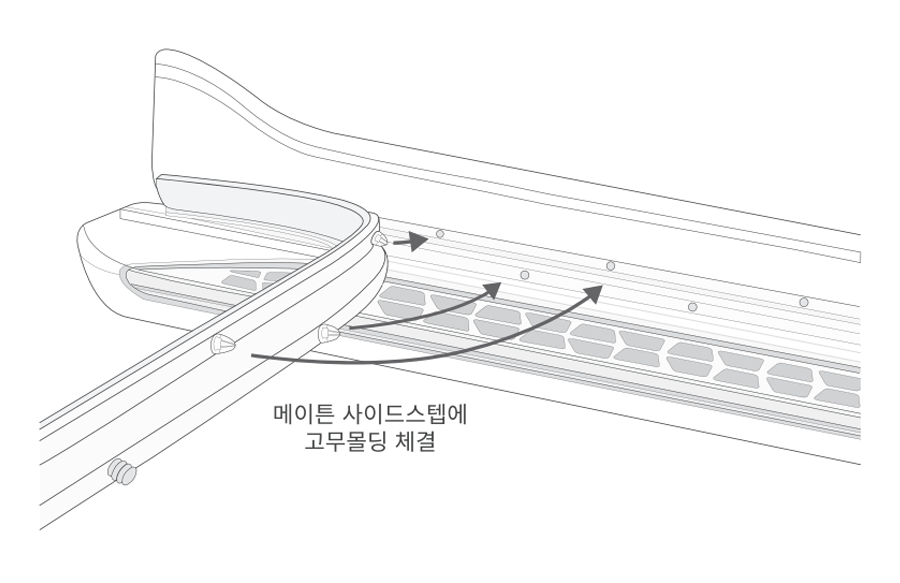

분리한 고무 몰딩을 메이튼 사이드스텝에 다시 끼워줍니다.
고정핀을 맞는 자리에 눌러주면서 끼우면 똑하고 잘 맞게 결합됩니다.
STEP. 9

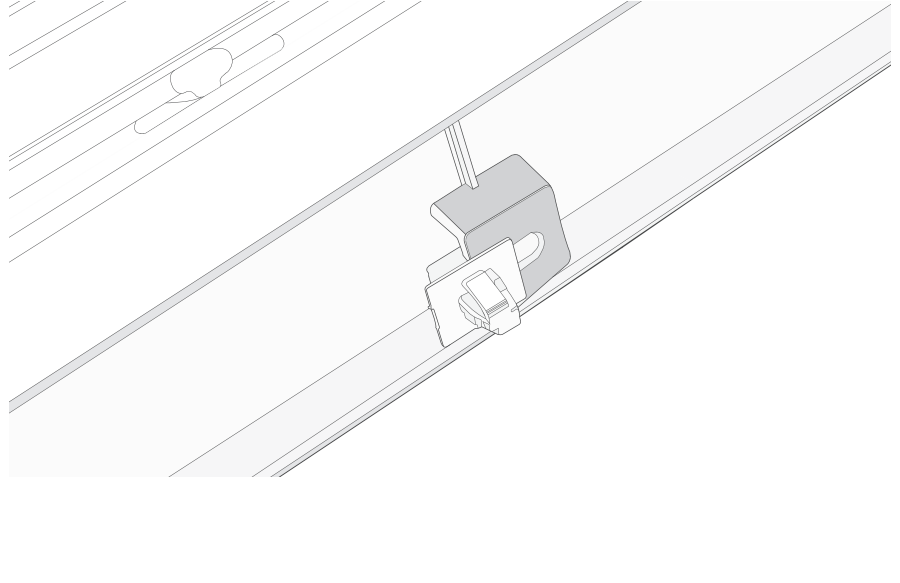

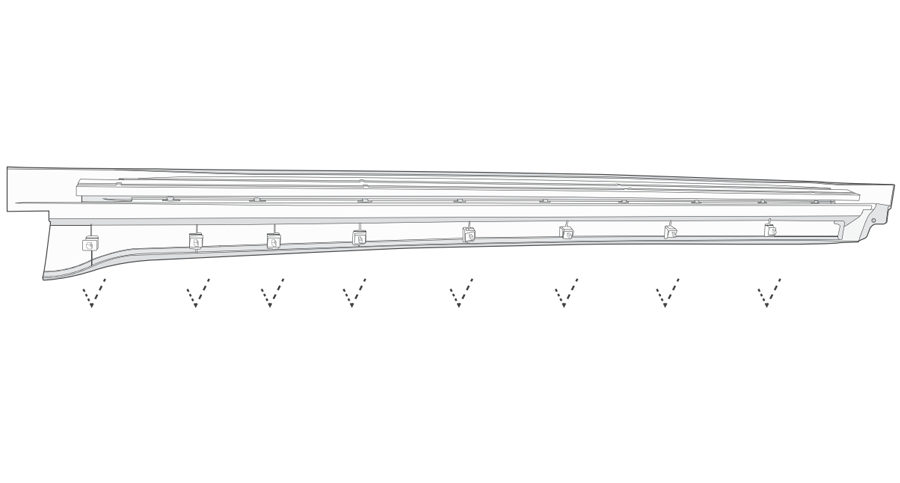

메이튼 사이드스텝 클립 홀에 로컬패널 고정핀을 끼웁니다.
STEP. 10

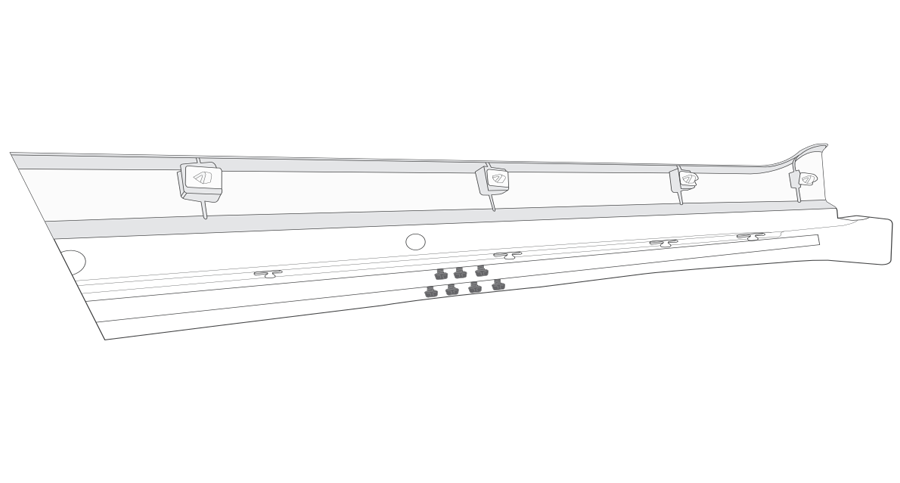

비어있는 사이드스텝 클립 홀에 로컬패널 고정핀을 모두 끼워줍니다.
STEP. 11
한쪽 사이드스텝 당 로컬패널 고정핀이 8개 체결됩니다.
STEP. 12

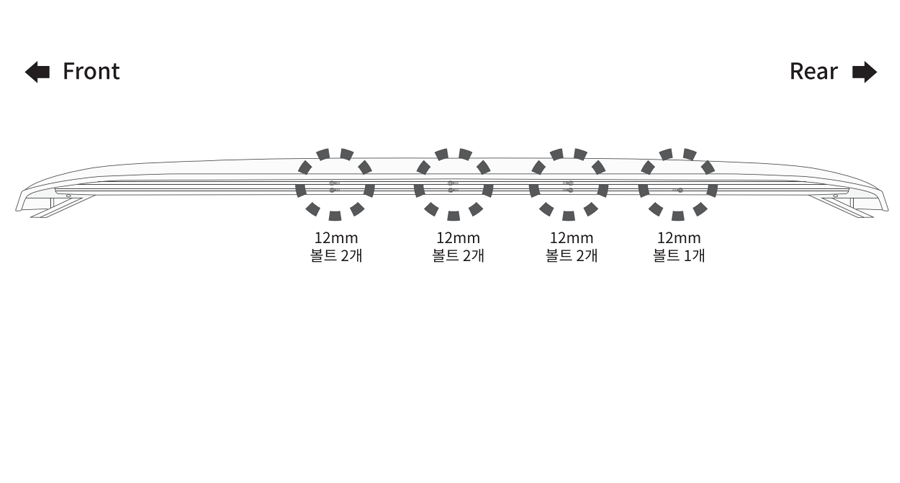

브라켓과 12mm 볼트의 장착3 위치를 파악해 두면 더 정확한 장착을 하기에 수월해집니다.
STEP. 13

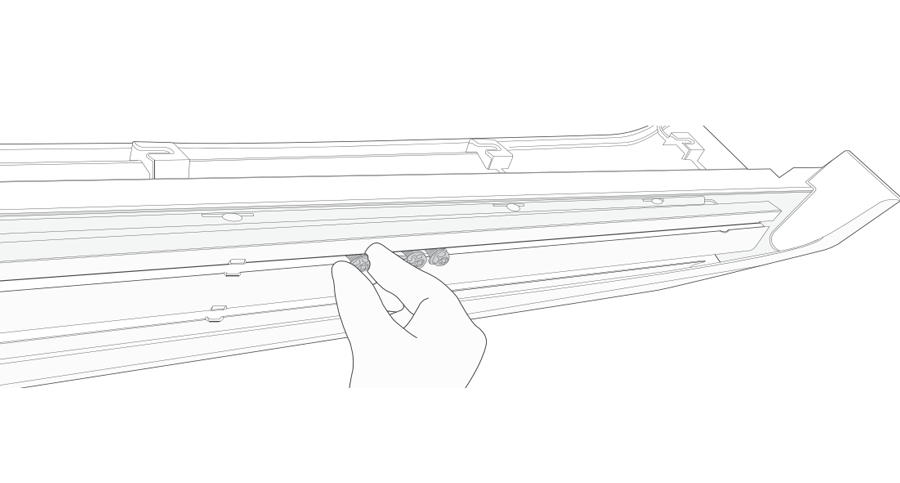

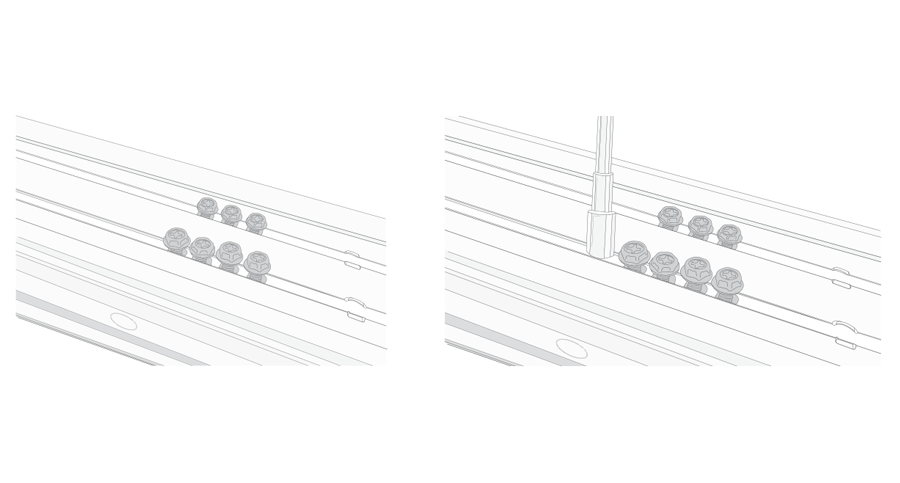

12mm 볼트 브라켓 장착 위치에 맞춰서 배치합니다.
STEP. 14
REAR 끝을 제외하고 두 줄로 배치합니다. (Rear쪽은 한 줄)
STEP. 15

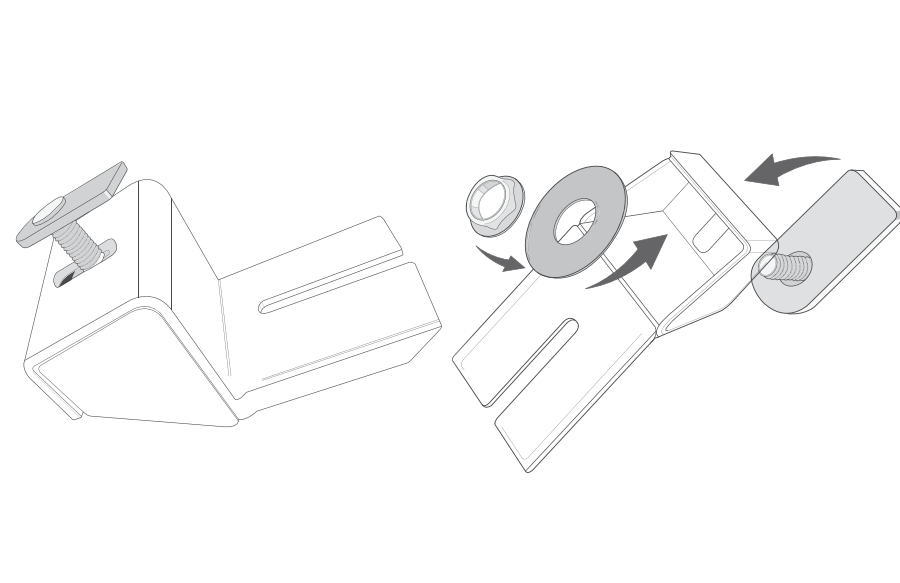

차체와 브라켓을 연결해주는 T자형 브라켓 볼트를 브라켓에 걸어줍니다.
더욱 견고한 결합을 도와주는 평와셔를 끼우고, 너트를 끼워 가체결 합니다.
STEP. 16

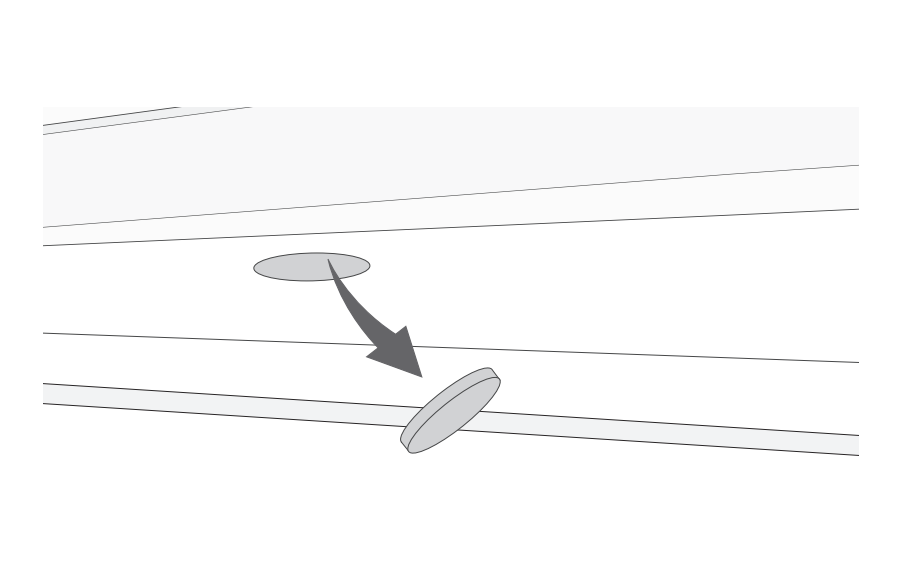

차체 하단 원형 홀에 고무 패킹이 되어 있다면 제거합니다.
STEP. 17

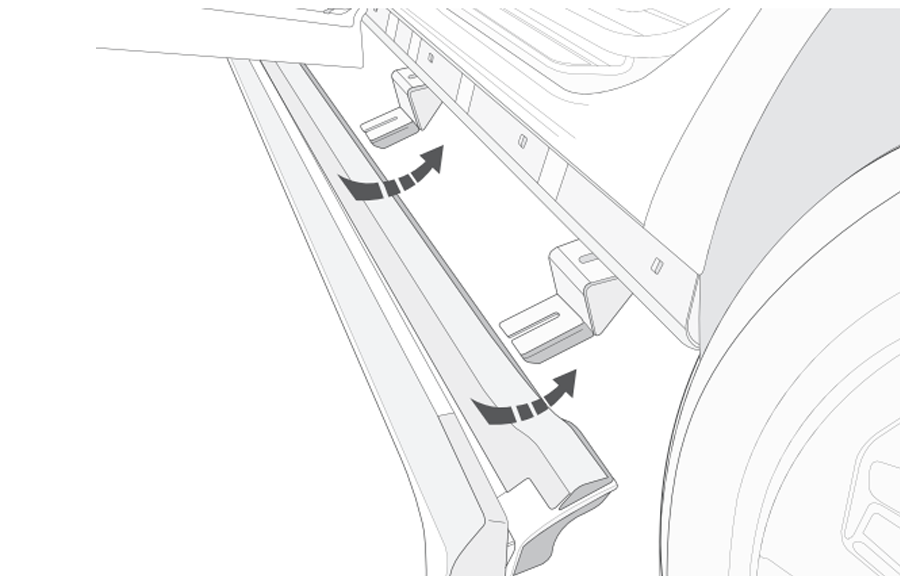

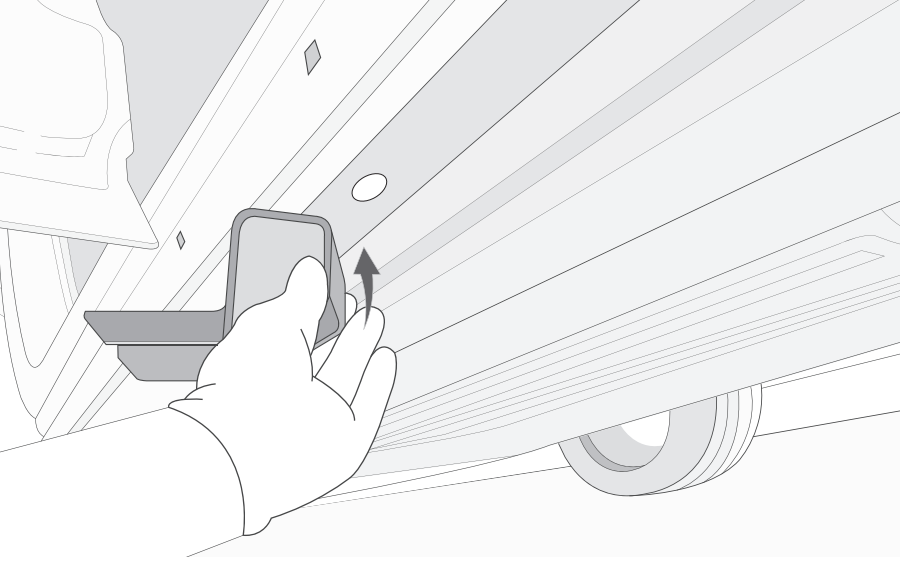

원형홀에 T자형 볼트를 가체결한 브라켓을 걸어줍니다.
STEP. 18
빈 원형 홀에 가체결한 철제 브라켓을 모두 걸어줍니다.
STEP. 19

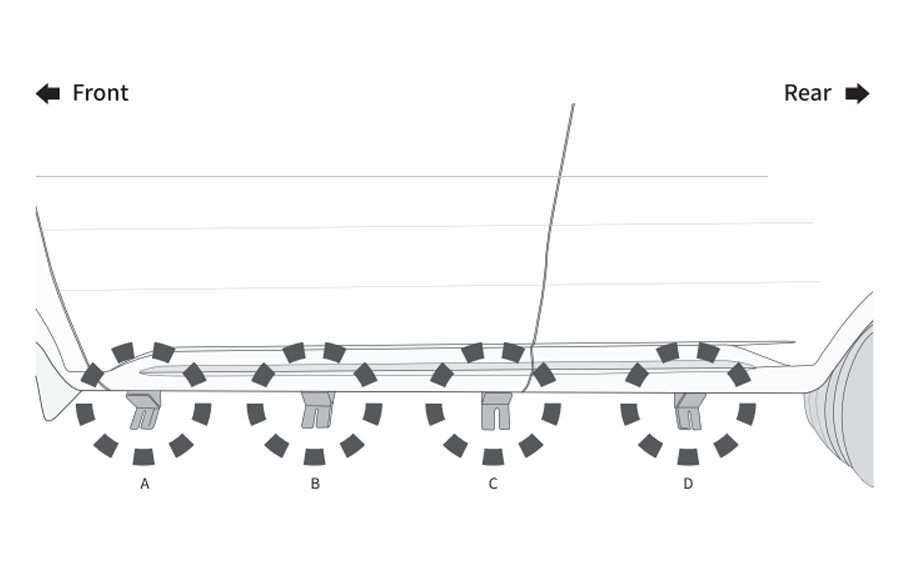

한 방향당 4개의 철제 브라켓 A,B,C,D를 구분하여 설치합니다.
STEP. 20
메이튼 사이드스텝을 떨어지지 않게 고정핀으로 차체에 결합니다.
손으로 툭툭 두드리면 고정핀이 잘 끼워집니다.
STEP. 21

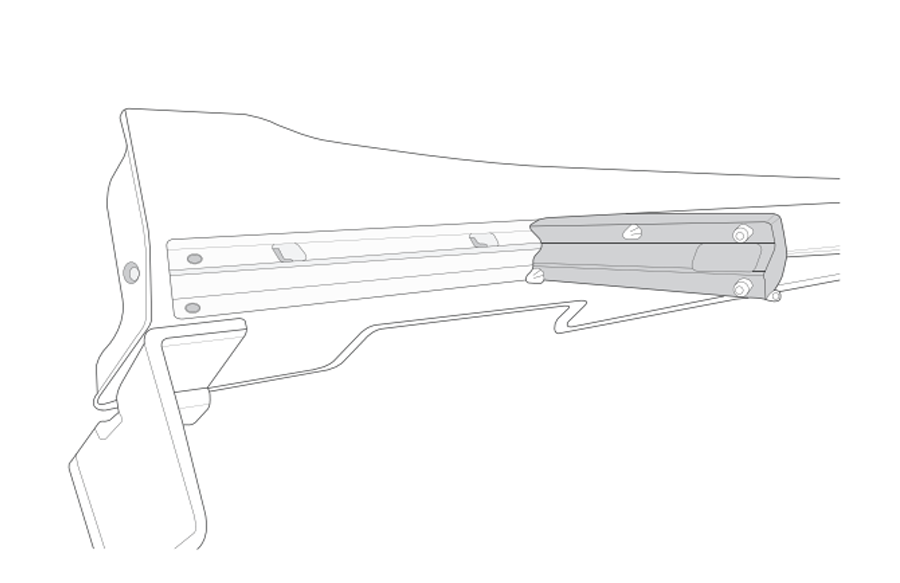

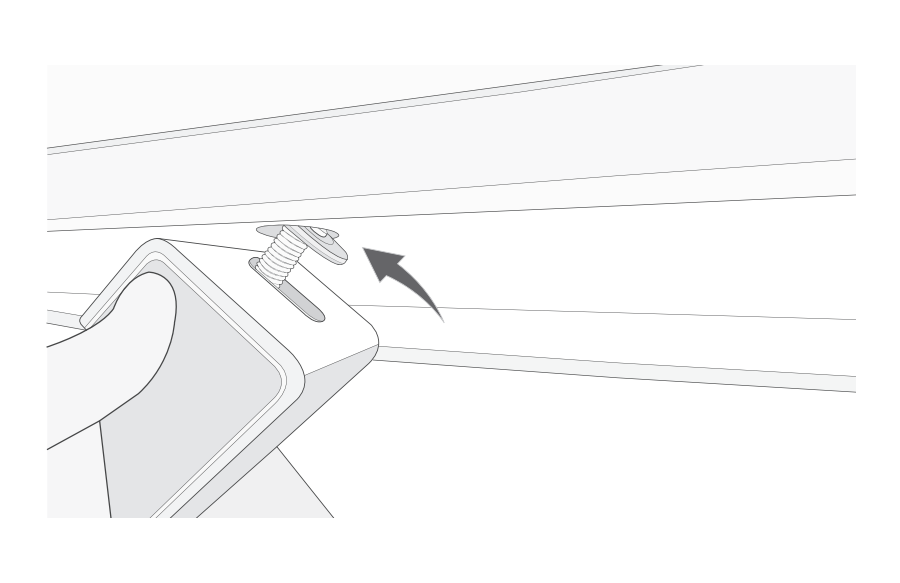

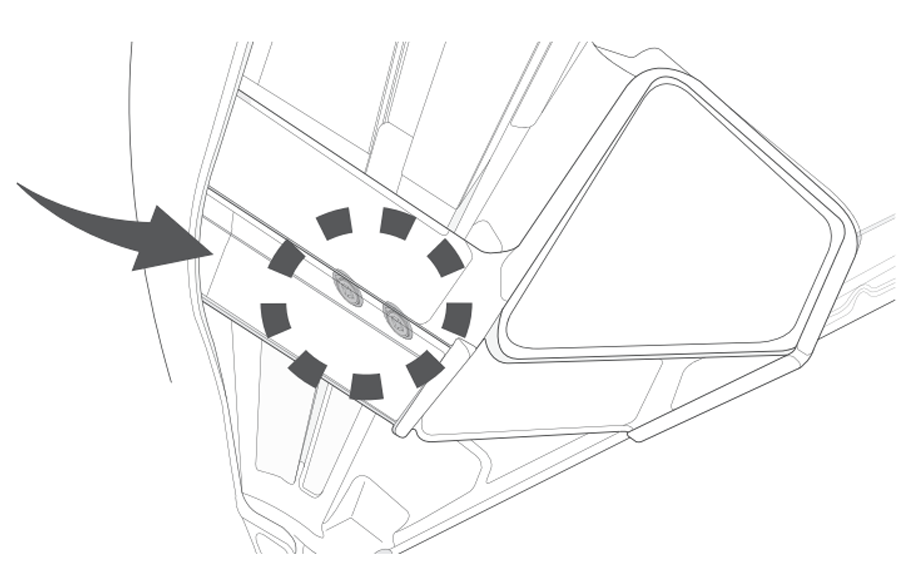

철제 브라켓의 홈 부분에 사이드스텝에 가체결된 12mm 볼트가 일자로 정렬되도록 끼워줍니다.
STEP. 22
철제 브라켓의 홈 부분에 사이드스텝에 가체결된 12mm 볼트를 끼웠다면, 서로 떨어지지 않을 정도로 가체결합니다.
STEP. 23

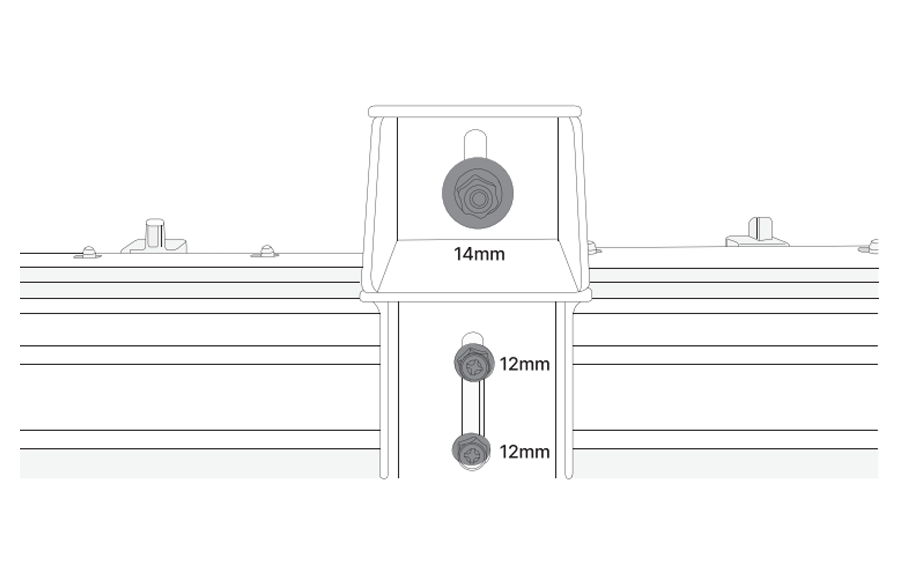

가체결한 브라켓에 T자형 브라켓 14mm 너트를 먼저 완전히 장착되도록 잘 조여줍니다.
14mm 너트를 4개 모두 체결한 이후 12mm 볼트를 체결하는 순서를 지켜줍니다.
[브라켓 하나 체결 - 12mm 볼트를 체결]을 반복하면 틀어짐이 발생할 수 있습니다. T자형 브라켓 14mm 너트 4개(한 방향당)를 모두 체결 완료한 뒤, 레일 부분의 12mm 볼트를 체결합니다.
STEP. 24

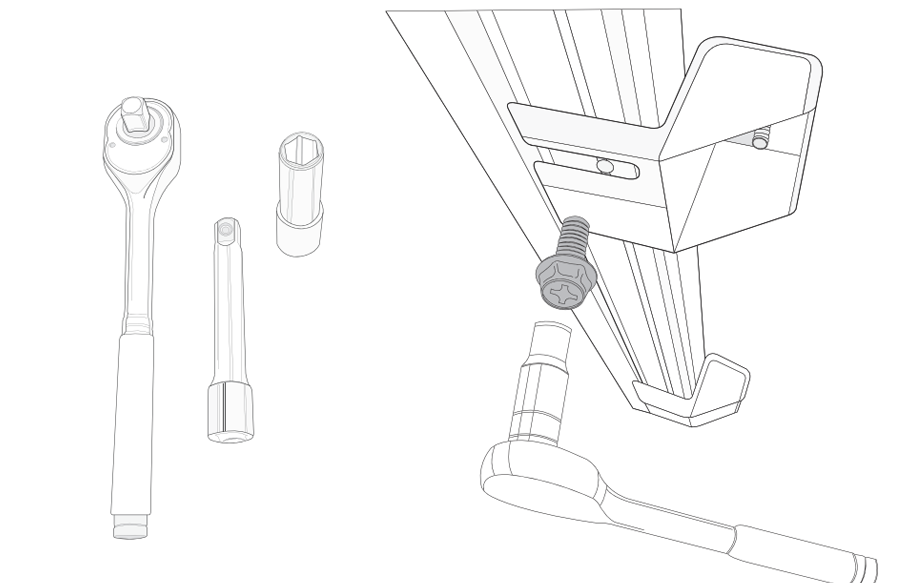

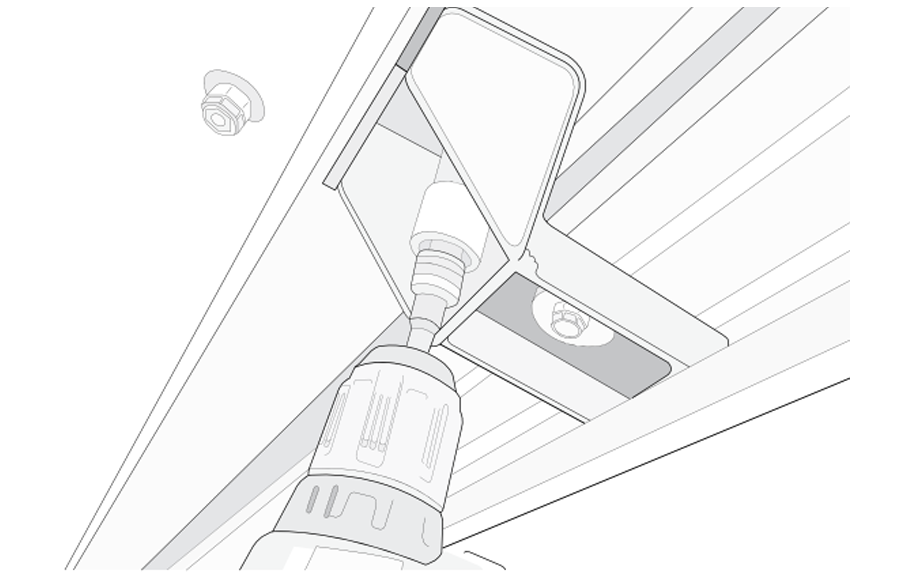

T자형 브라켓 14mm 너트를 먼저 모두 체결했다면, 레일에 연결된 12mm 볼트를 체결합니다.
사이즈에 맞는 공구를 사용하여 조여줍니다.
STEP. 25

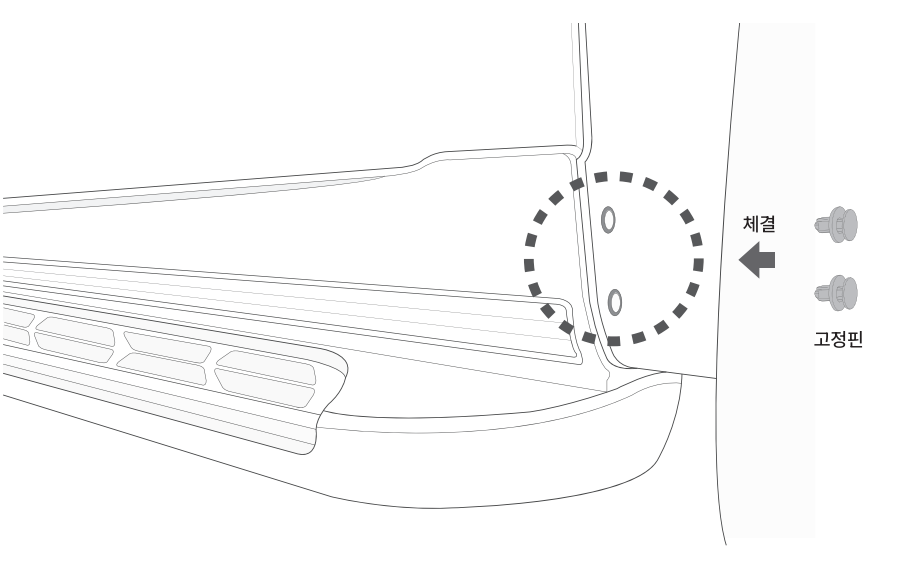

고정핀을 뒷바퀴 휠 하우스 홀에 체결합니다.
STEP. 26

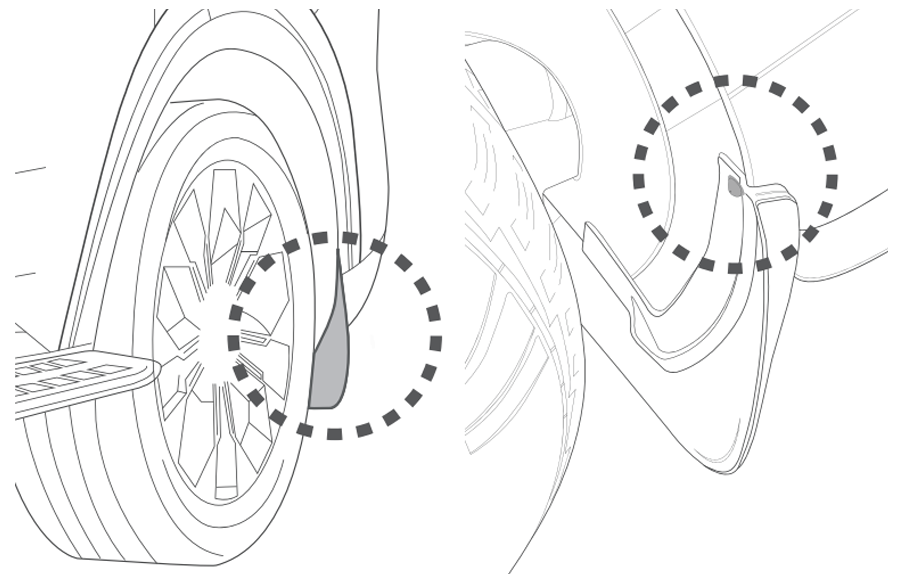

전면부 휠 하우스 홀에 머드가드를 장착 후 순정핀을 넣어 체결합니다.
STEP. 27

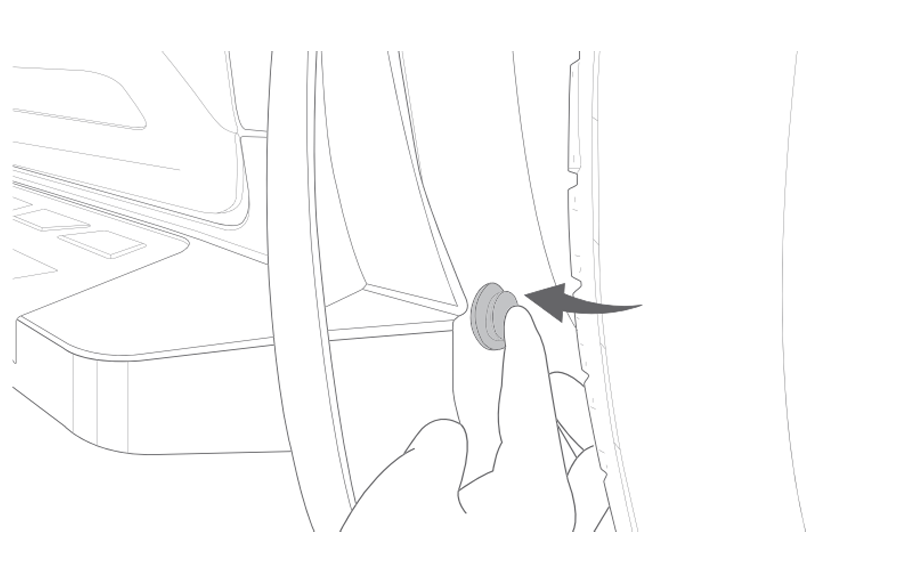

고정 핀은 강한 힘으로 끝까지 밀어 넣어 주시고, 정상적으로 체결되면 ‘딸깍’ 소리와 함께 평평하게 밀착됩니다.
STEP. 28
뒷바퀴 머드가드는 앞바퀴 방법처럼 장착하고 고정핀으로 체결합니다.
STEP. 29

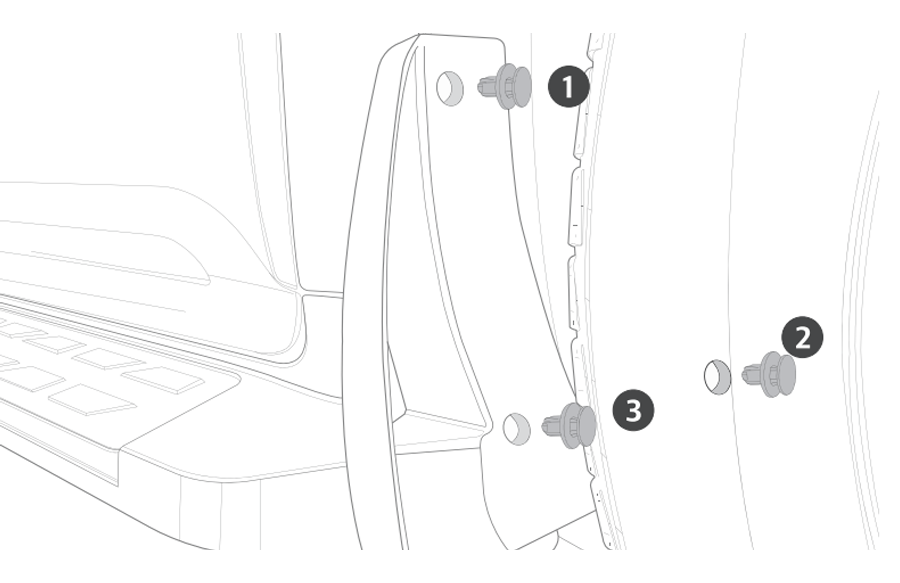

머드가드 하단의 순정핀이 하나 더 있습니다. 아래 부분도 그림과 같이 체결합니다.
이때 운전석 뒷쪽은 동봉된 핀 중 가장 긴 핀을 사용합니다.
본 제품은 싼타페 MX5 전용 제품이오니, 차량 용도에 맞게 사용해 주시기 바랍니다.
장착 및 사용에 앞서 반드시 설치 방법과 주의 사항을 숙지하여 주시기 바랍니다.
장착 불량, 사용 부주의, 또는 안내사항 미준수로 발생한 파손 및 손상에 대해서는 도움을 드리기 어려운 점 양해 부탁드리겠습니다.
제품에 강한 충격을 가하거나 고온에 노출할 경우, 변형 또는 손상이 발생할 수 있으니 유의하여 주시기 바랍니다.
