제품 구성 | 사이드스텝 (2pcs, 좌/우 1ea) 머드가드 (4pcs) |
|---|---|
호환 차종 | 팰리세이드 LX3 |
색상 | Black(블랙, 검정) |
재질 | Aluminum(알루미늄) PP(폴리프로필렌) etc |
규격 | 사이드스텝 (공통)
머드가드 (일반형)
머드가드 (캘리그래피)
|
중량 | 사이드스텝 (공통)
머드가드 (일반형)
머드가드 (캘리그래피)
|
제조국 | China |
판매 | (주) 메이튼 / 인천광역시 부평구 안남로 404, 1544-7306 |

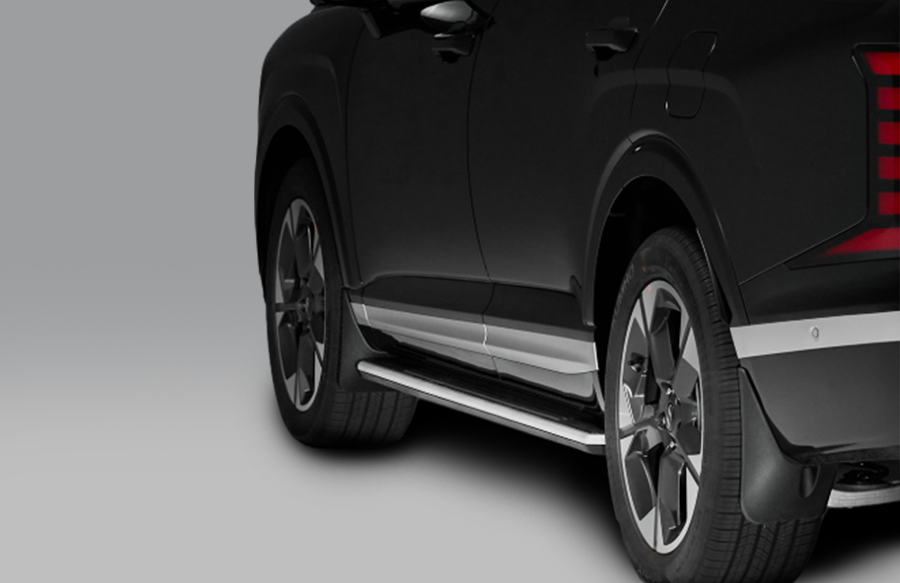

팰리카빈 사이드스텝은 대형 SUV인 팰리세이드 전용 맞춤형 사이드스텝으로, 탑승자의
승·하차 편의성을 높이고 차량 외관에 고급스러운 포인트를 더하는 아이템입니다.
팰리세이드 LX3 전면 그릴에서 영감을 얻은 아웃라인과 실용적인 논슬립 패턴을 바탕으로
차량과 조화를 이루며, 안정성과 내구성을 겸비하여 패밀리카부터 차박, 레저 환경까지 두루 어울리는 실용적인 악세사리입니다.
어린이와 노약자의 편리한 승·하차 제공
사용자 안전과 편의성 제공
사이드 면 차체 보호 기능 제공
직접 설치가 가능하나, 제품의 안정성과 완성도를 고려할 때 팰리카빈 장착점에서의 전문적인 시공을 권해드립니다.

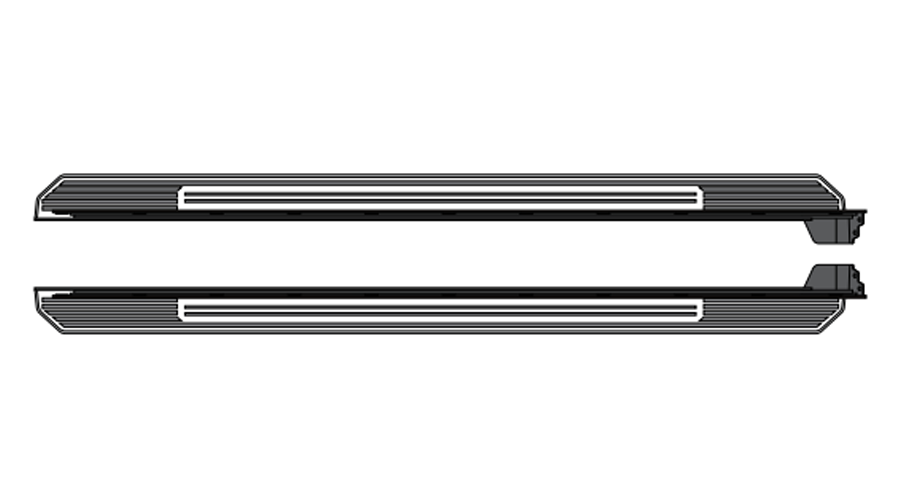

팰리카빈 사이드스텝

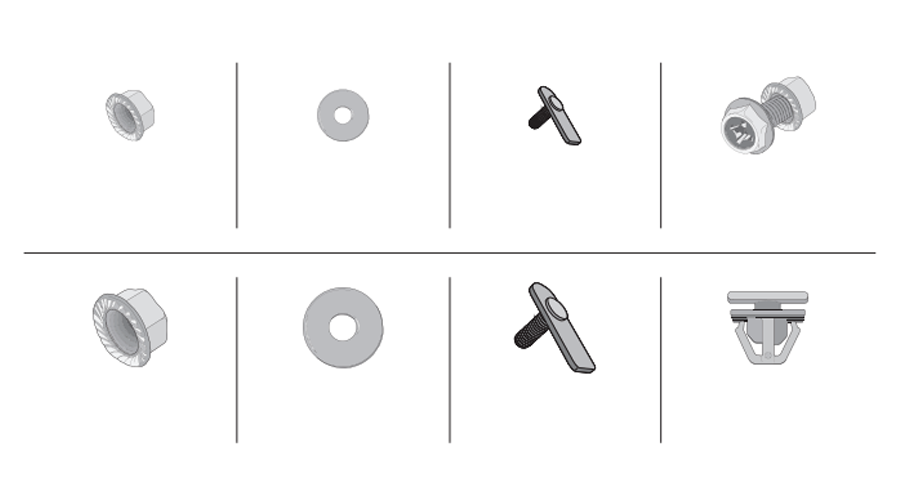

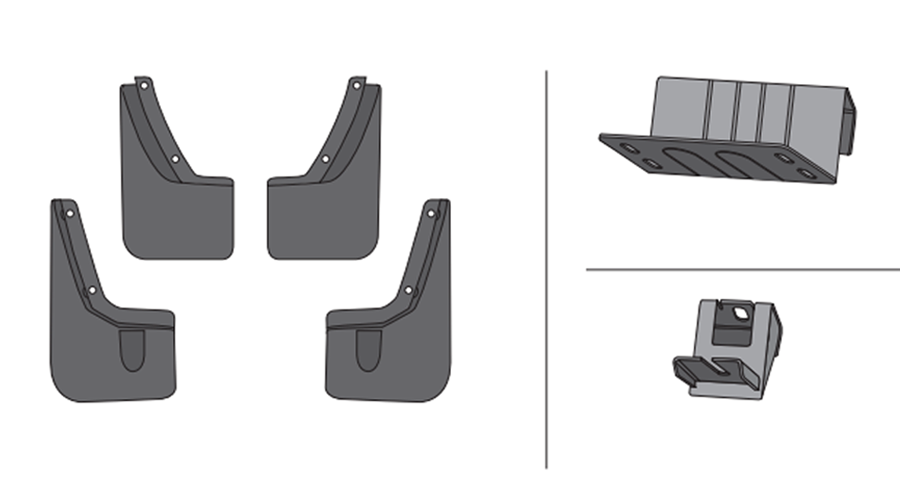

팰리카빈 머드가드│넓은 철제 브라켓 FL(좌) / FR(우)│철제 브라켓 8개
M6 너트 4개 (10mm 소켓용)│M6 평와셔 4개│M6 T자형 볼트 4개│M8 볼트 & 너트 24개
M10 너트 8개 (14mm 소켓용)│M10 평와셔 8개│M10 T자형 볼트 8개│로커 패널 고정핀 22개
STEP. 1
후면 휠 하우스에 위치한 순정 핀 2개를 분리해 주십시오.
STEP. 2

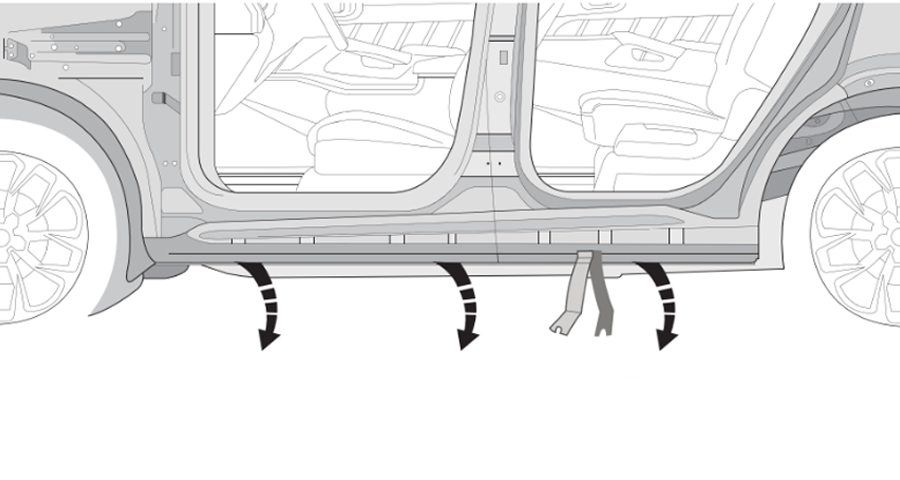

순정 사이드 씰을 분리해 주십시오.
리무버를 이용하여 틈을 벌린 후 제거하면 쉽게 분리할 수 있습니다.
이때, 순정 사이드 씰이 파손될 수 있으므로 세심하게 확인하며 진행해 주시기 바랍니다.
STEP. 3

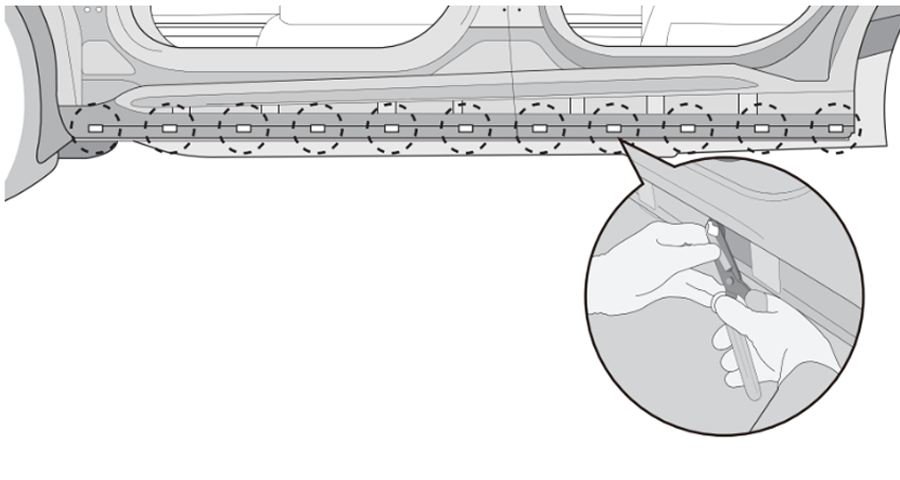

이후 차량에 남아 있는 고정핀을 분리해 주시면 됩니다.

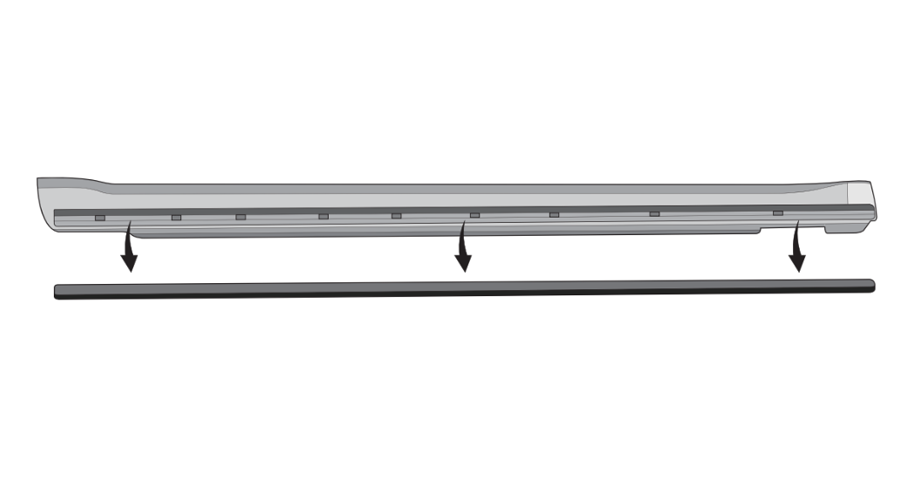

사이드 씰에서 고무 몰딩을 분리해 주시기 바랍니다.
분리한 고무 몰딩은 이후 사이드스텝에 다시 장착하여 사용하는 부품이므로 손상되지 않도록 보관해 주시면 좋습니다.
STEP. 1

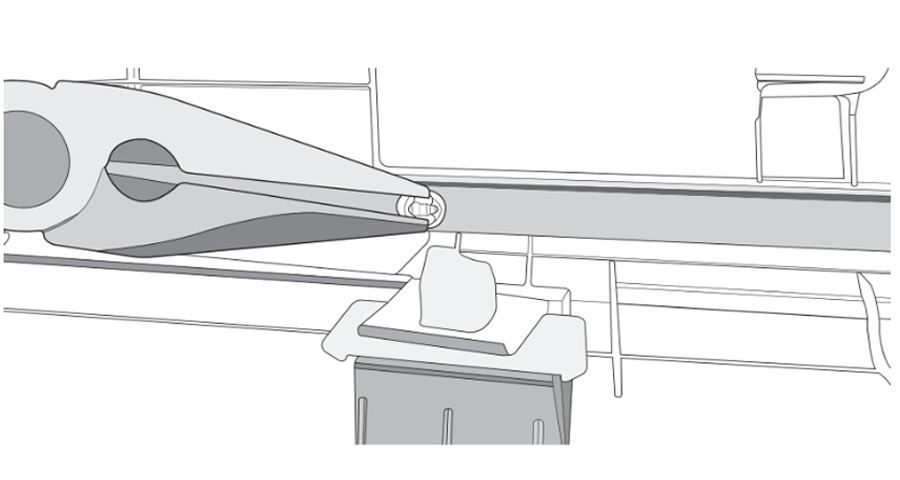

롱노우즈나 송곳 등 적절한 도구로 안쪽 고정핀을 밀어 주시면, 사이드 씰에 연결된 고무 몰딩을 분리할 수 있습니다. 이때 고무 몰딩이 손상되지 않도록 천천히 진행해 주시기 바랍니다.
STEP. 2

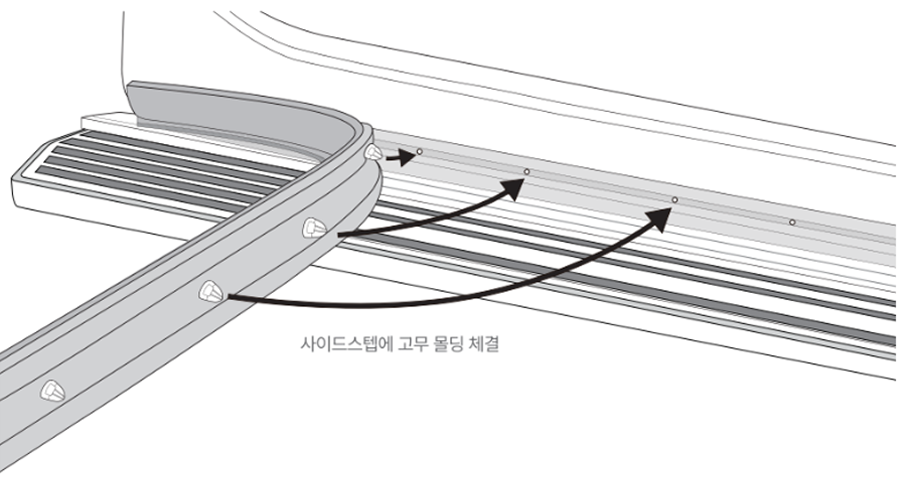

분리한 고무 몰딩을 팰리카빈 사이드스텝에 다시 장착해 주시기 바랍니다.
고정핀이 정확한 위치에 맞춰지면 ‘딱’ 소리와 함께 안정적으로 체결됩니다.
STEP. 1
팰리카빈 사이드스텝의 비어 있는 클립 홀에 로커 패널 고정핀을 하나씩 체결해 주시기 바랍니다.
사이드스텝 양쪽에는 각각 11개의 고정핀이 장착되며, 모든 핀이 올바른 위치에 맞춰졌는지 끝까지 확인해 주시면 안정적으로 설치할 수 있습니다.
STEP. 1

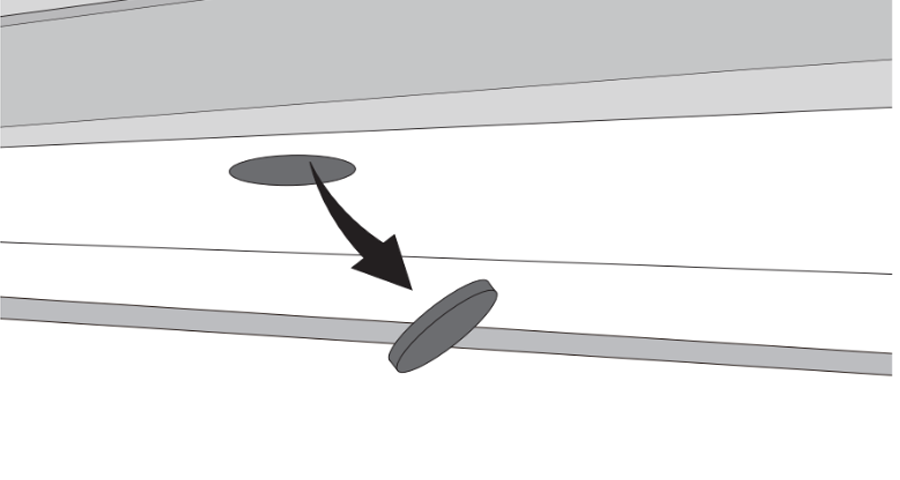

차량 하단에 위치한 원형 고무 패킹을 분리해 주시기 바랍니다.
STEP. 2

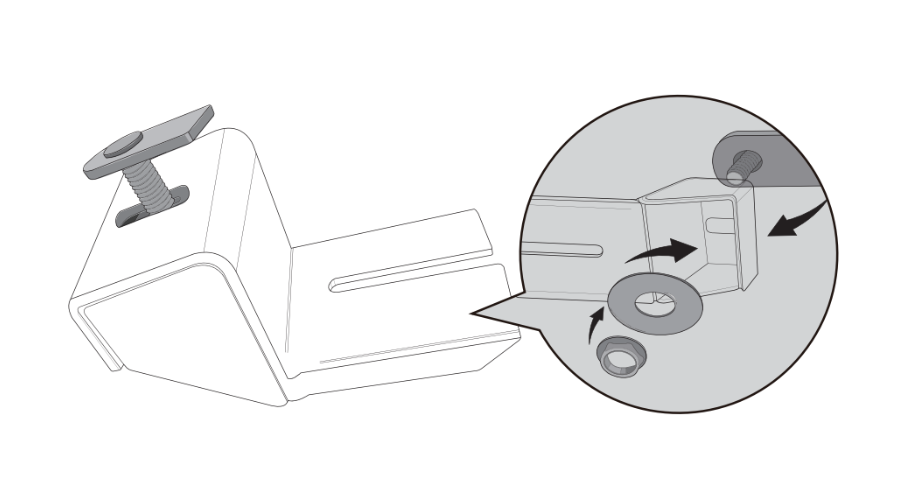

철제 브라켓에 M10 T자형 볼트를 먼저 끼운 뒤, M10 평와셔와 M10 너트를 순서대로 가조립해 주시기 바랍니다.
이 브라켓은 차량과 사이드스텝을 연결하는 핵심 부품이므로 정확한 순서로 체결해 주시면 안정적으로 설치할 수 있습니다.
STEP. 3
고무 패킹을 제거한 구멍에 M10 T자형 볼트를 원형 홀에 걸어 주시기 바랍니다.
STEP. 1

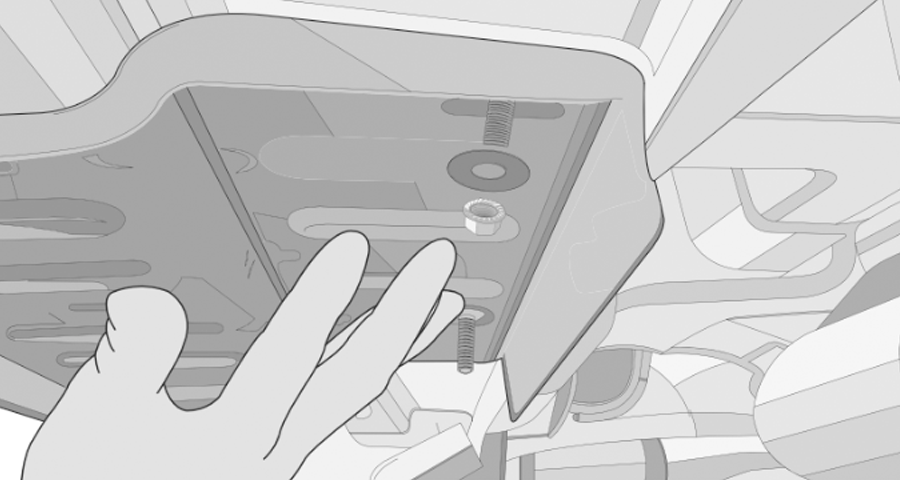

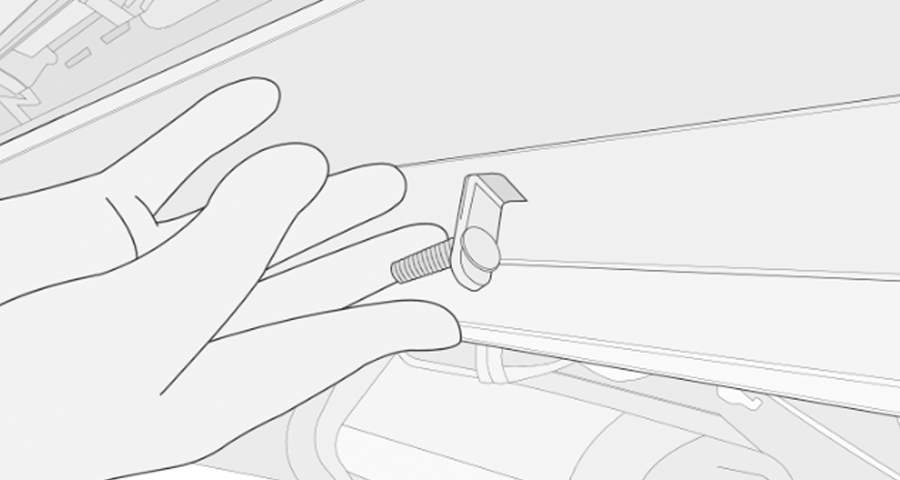

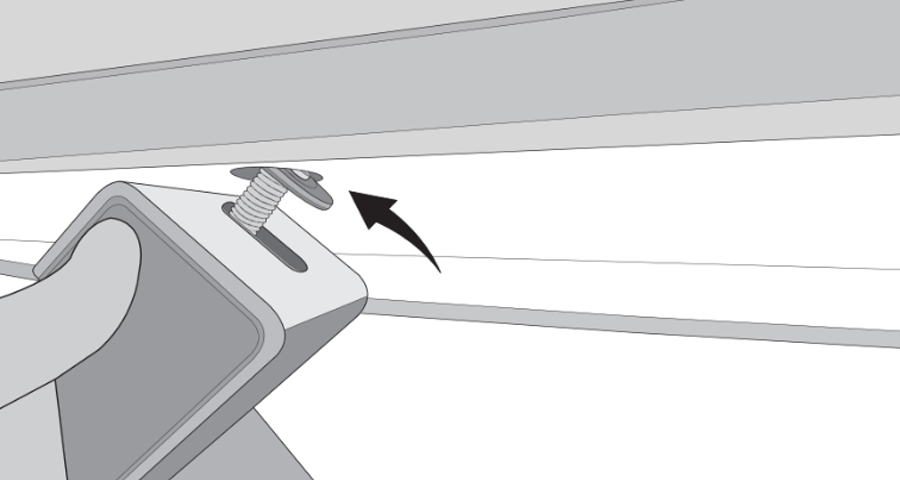

M6 T자형 볼트를 차량 하단의 두 개 사각 홀 위치에 맞춰 끼워 주시기 바랍니다.
STEP. 2

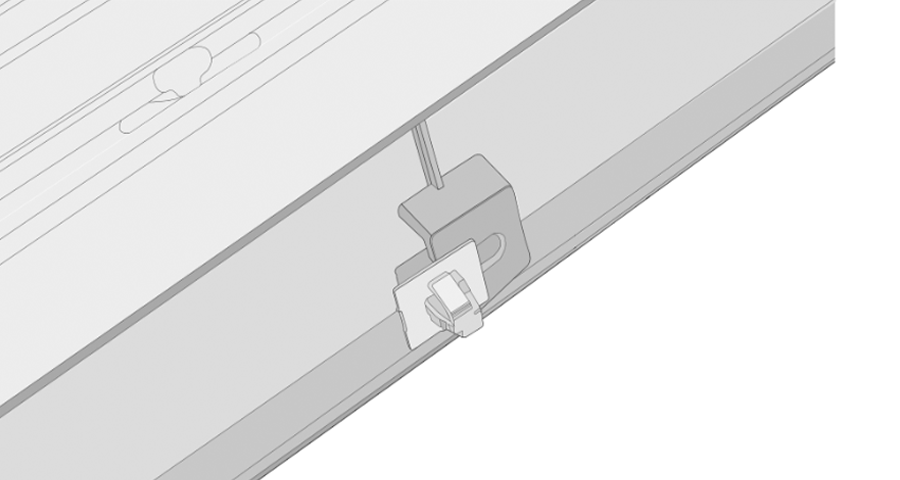

다음 단계에서는 M6 T자형 볼트를 넓은 철제 브라켓에 맞춰 끼운 후, M6 평와셔와 M6 너트를 순서대로 임시 체결해 주시기 바랍니다.
STEP. 3

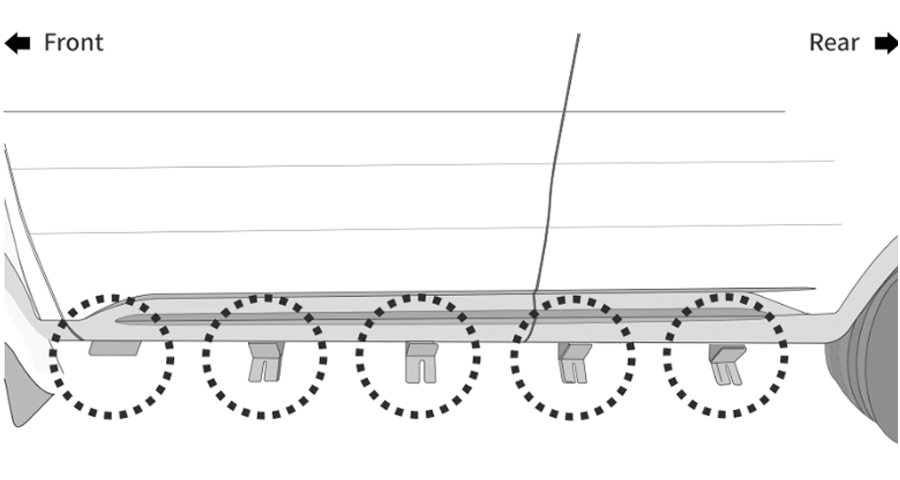

사이드스텝 한쪽에는 총 5개의 철제 브라켓이 체결됩니다.
철제 브라켓 4개와 넓은 철제 브라켓 1개가 각각 올바른 위치에 맞춰 체결되므로, 이미지를 확인하며 진행해 주시면 안정적인 장착이 가능합니다.
STEP. 1

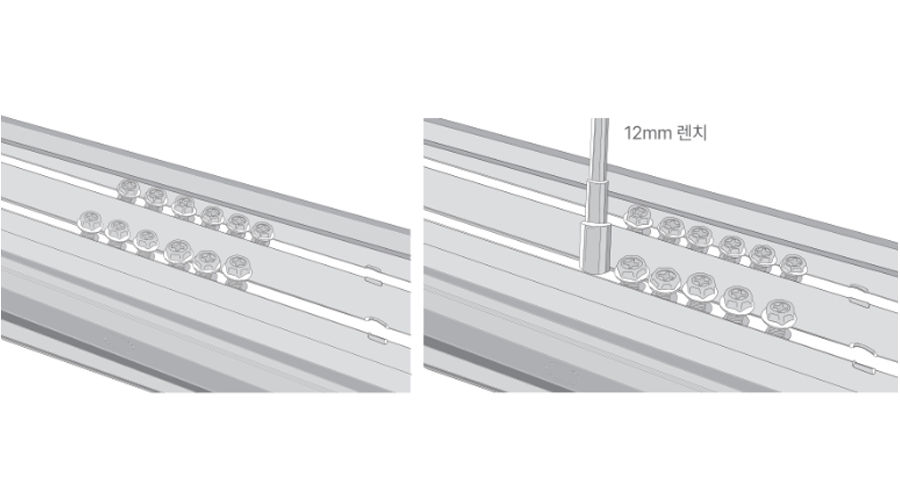

사이드스텝에 고정된 M8 볼트를 12mm 렌치로 살짝 풀어 이동이 가능하도록 합니다.
철제 브라켓과 넓은 철제 브라켓을 올바른 위치에 맞춰 배치한 뒤, M8 볼트를 완전히 풀어 주시기 바랍니다.
STEP. 2

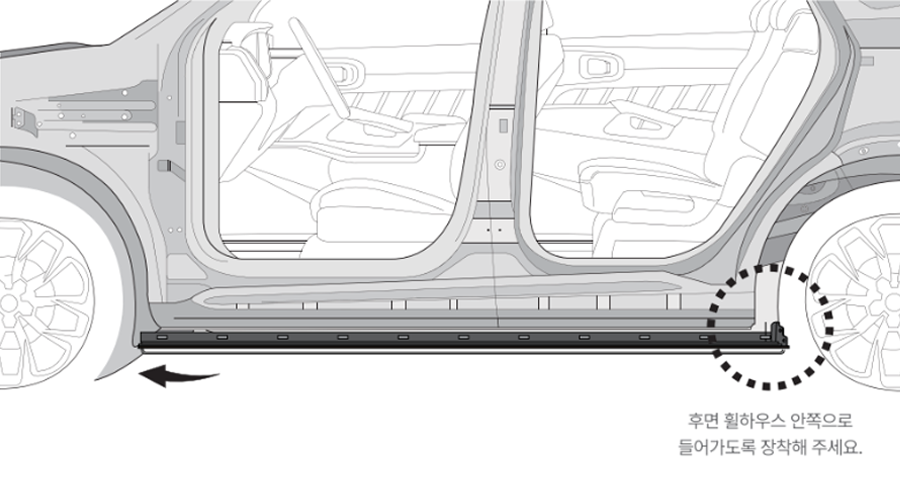

순정 사이드 씰을 분리한 구멍에 로커 패널 고정핀이 정확히 결합되도록 위치를 맞춘 후, 프론트부터 밀어 넣어 차량과 결합해 주시기 바랍니다.
프론트 휀더 사이드 가니쉬 부위는 공간이 협소하므로, 장착 시 손으로 부위를 당겨 공간을 확보한 뒤 밀어 넣으면 보다 수월하게 결합할 수 있습니다.
STEP. 3

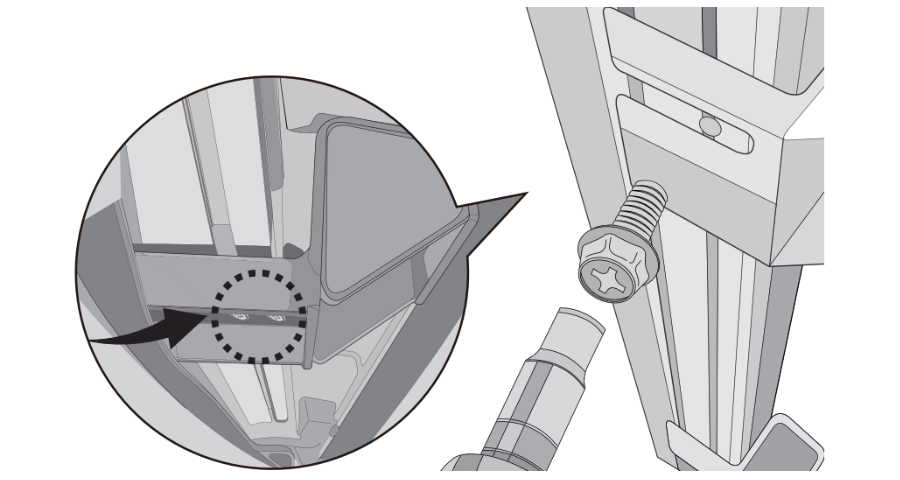

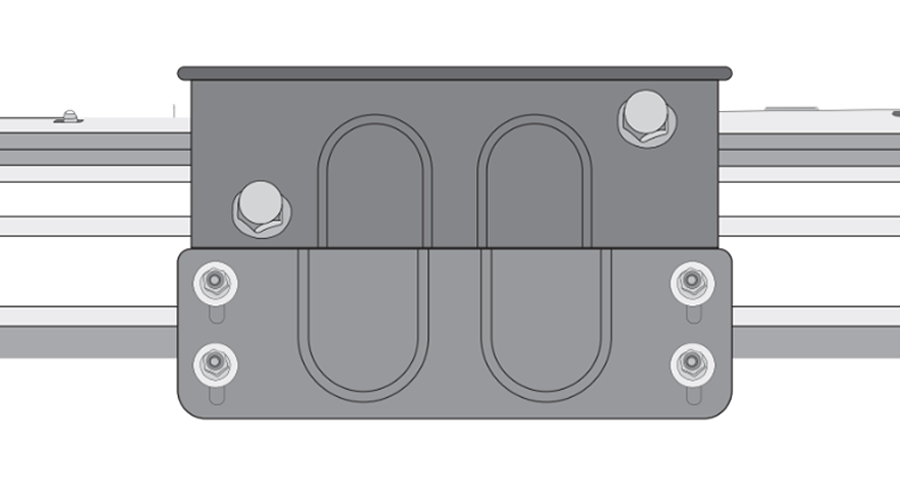

철제 브라켓의 홈 부분에 너트를 바르게 정렬한 후, 볼트를 체결해 주시기 바랍니다.
STEP. 4
넓은 철제 브라켓도 사이드스텝에 고정된 12mm 볼트로 체결해 주시기 바랍니다.
STEP. 5

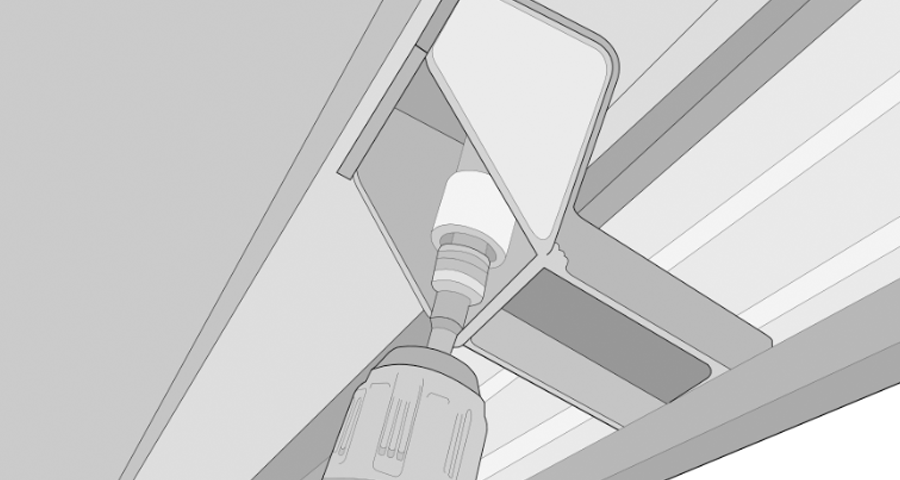

브라켓에 임시 체결해 둔 볼트를 끝까지 조여 주시기 바랍니다.
브라켓과 볼트의 체결 순서가 바뀌면 틀어짐이 생길 수 있습니다. 반드시 M10 T자형 볼트와 M6 T자형 볼트를 모두 체결한 뒤, 레일 부분의 볼트와 너트를 체결해 주시기 바랍니다.
이때 과도한 힘으로 조이면 볼트가 깎이거나 파손될 수 있으므로, 일정한 힘으로 천천히 체결해 주시기 바랍니다.
STEP. 6
장착 전 분리한 후면 휠 하우스 홀에 순정 핀을 다시 체결해 주시기 바랍니다.
STEP. 1

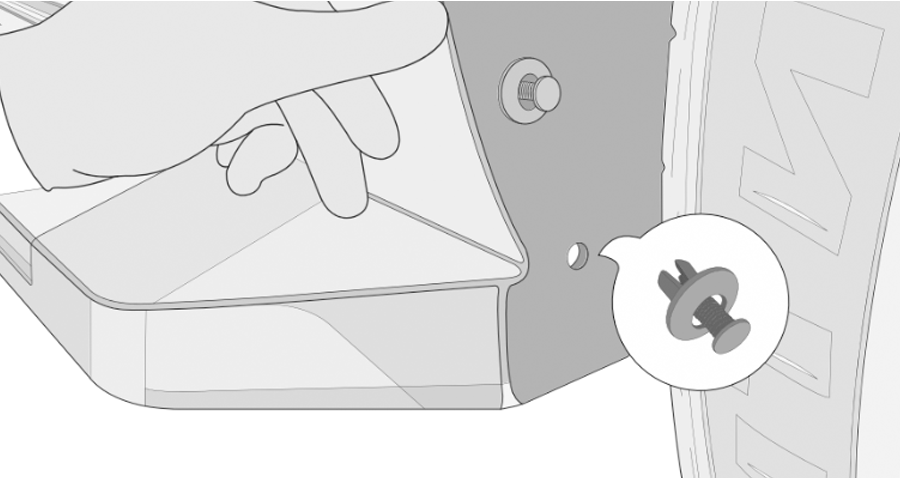

전면부 휠 하우스 홀에 장착된 순정 핀을 먼저 탈거한 뒤, 머드가드의 양면테이프 보호지를 제거하고 머드가드를 부착해 주시기 바랍니다.
이후 탈거한 순정 핀을 머드가드와 함께 체결하여 고정해 주시기 바랍니다.
STEP. 2

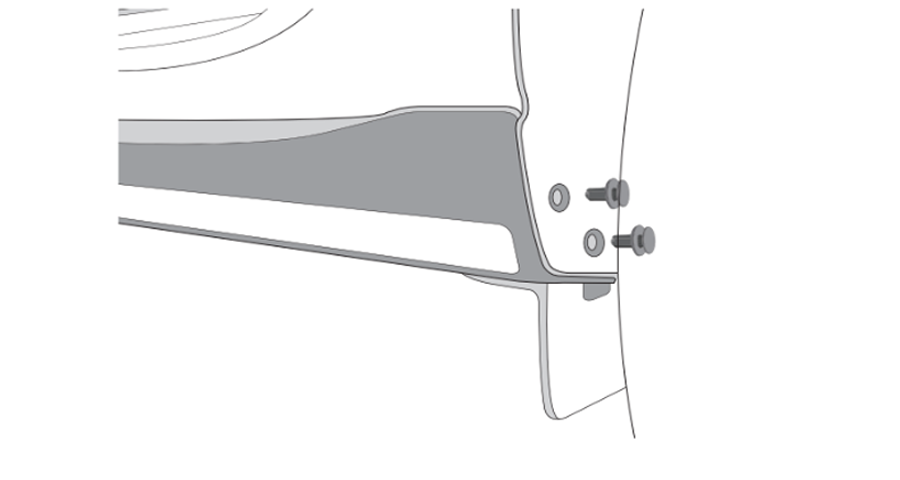

후면부 휠 하우스 홀에 장착된 순정 나사 2개와 하단 순정 핀 1개를 탈거한 후 머드가드를 장착해 주시기 바랍니다.
이후 탈거한 순정 나사와 순정 핀을 동일한 위치에 다시 체결해 주시면 안정적으로 고정할 수 있습니다.
하단 순정 핀을 먼저 체결한 뒤 장착하면 보다 수월하고 정확하게 작업하실 수 있습니다.
본 제품은 디 올 뉴 팰리세이드 전용 제품이오니, 차량 용도에 맞게 사용해 주시기 바랍니다.
본 제품은 트림별로 제품이 상이합니다.
구매 전 반드시 차량의 트림을 확인해 주시기 바랍니다.
본 제품은 팰리카빈 공식 장착점 이용 고객에 한해 1년 무상 A/S가 제공됩니다.
시공 이후 발생하는 문제는 A/S 지원이 어려우므로, 장착 전 반드시 제품 상태를 확인해 주시기 바랍니다. 이상이 발견될 경우 고객센터로 문의 부탁드립니다.
본 제품은 직접 설치가 가능하나, 제품의 안정성과 완성도를 고려할 때 팰리카빈 장착점에서의 전문적인 시공을 권장드립니다.
장착 및 사용에 앞서 반드시 설치 방법과 주의 사항을 숙지하여 주시기 바랍니다.
장착 불량, 사용 부주의, 또는 안내사항 미준수로 발생한 파손 및 손상에 대해서는 도움을 드리기 어려운 점 양해 부탁드리겠습니다.
제품에 강한 충격을 가하거나 고온에 노출할 경우, 변형 또는 손상이 발생할 수 있으니 유의하여 주시기 바랍니다.
