製品外観と接続方法
製品外観
1. 応答ボタン：着信があった場合、ボタンを押すと通話に出られます。 2. 通話終了ボタン：通話状態の時にボタンを長押しすると通話が切れます。 3. 音量ダウン 4. 音量アップ 5. ミュートボタン：マイクのオン/オフを切り替えることができます。 6. スピーカー 7. セキュリティスロット 8. マイク(８個) 9. LANポート(Previous device)：前のデバイスからの接続を受け取るためのポートです。 10. LANポート(Next device)：次のデバイスに接続を渡すためのポートです。 カスケードマイクスピーカーを複数台接続する場合に使用します。 11. USB Type-Cポート：PCやAll in One Meeting Board V7シリーズ等と接続します。 12. DC IN：電源接続端子
接続方法

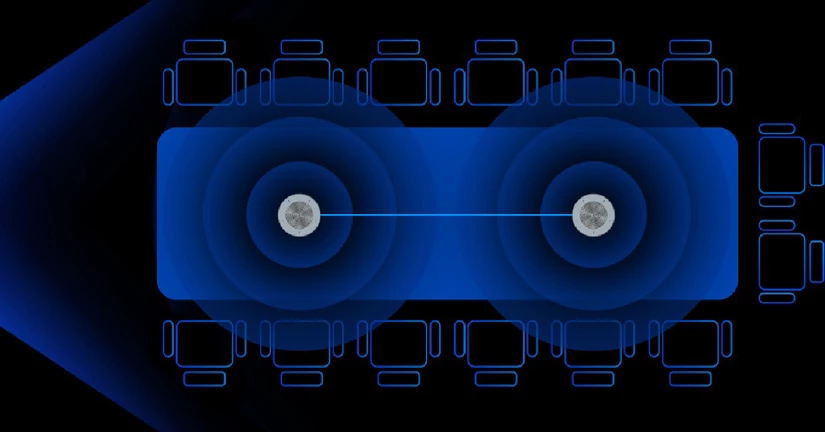

LANケーブル接続とUSBケーブル接続の２つの接続方法の他、本機はカスケード（連結）して使用できます。 本機に同梱されていないLANケーブルを使用する場合は、PoE+規格対応のLANケーブルをご利用ください。ただし、全てのLANケーブルでの動作を保証するものではありません。 LANケーブル接続 「All in One Meeting Board V7シリーズ」のMIC IN端子と本機のLANポート(Previous device)に LANケーブルで接続することで、V7シリーズのマイクスピーカーと本機が協調動作します。 USBケーブル接続 MTRシリーズ「タッチコントロールパネル」や、PCのUSB-A端子と本機のType-C端子をUSBケーブルで接続し、本機のDC IN端子に電源ケーブルを差し込んでください。 電源コードを使用する場合 1. 日本の電源プラグ形状の端子を取り出してください。 2. 電源アダプターにプラグ端子を差し込み、時計回りに回してしっかりとロックしてください。 カスケード（連結）モード LANケーブル接続場合は本機を最大3台、USBケーブル接続の場合は最大6台まで接
