MAXHUB│E30シリーズ　ユーザーマニュアル

各部の機能

ナイスモバイル • MAXHUBサポートチーム2025-07-22

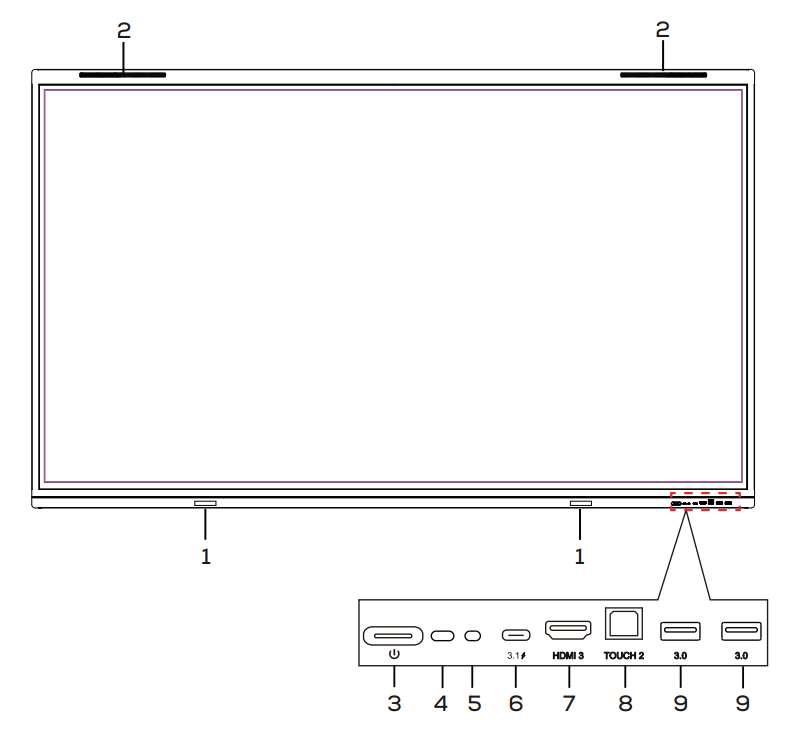

本機正面

  1. ペン用磁石エリア：ペンを磁石に貼り付けることができます。

  2. スピーカー：音声出力機能

  3. 本機電源ボタン：1 回押すとスリープ(※1)状態にでき、 2 秒以上押すとシャットダウンできます。

  4. リモコン信号受光部：リモコンの信号を受信します。

  5. ライトセンサー：周囲の明るさを検知します。

  6. USB Type-Cポート：映像の入力、接続機器の充電等に利用できます。

  7. HDMI IN：HDMI入力端子

  8. USB Type-B：HDMI IN と併用し、外部端末のタッチ操作ができます。

  9. USB Type-A(3.0) ×2：USBメモリやキーボード等の接続に利用できます。

※1スリープ状態：画面を消した状態で、本機を待機状態にします。起動時間が短くなります。

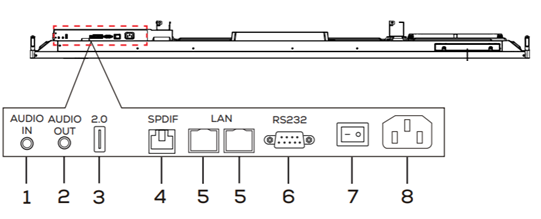

本機下部

  1. AUDIO IN：音声入力端子

  2. AUDIO OUT：音声出力端子

  3. USB Type-A (2.0)：USBメモリやキーボード等の接続に利用できます。

  4. SPDIF：SPDIF 端子

  5. LANポート：有線LAN接続端子

  6. RS232：RS232 制御用端子

  7. ACスイッチ(主電源)：“－” はオン、“○” はオフ。

  8. AC IN：AC 電源接続端子

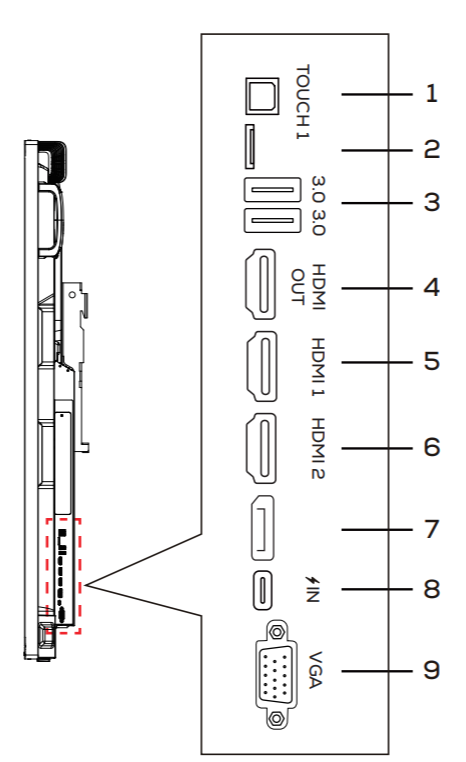

本機右側面

  1. USB Type-B：HDMI IN と併用し、外部端末のタッチ操作ができます。

  2. microSDカードスロット：microSDカードが利用できます。

  3. USB Type-A(3.0) ×2：USBメモリやキーボード等の接続に利用できます。

  4. HDMI OUT：HDMI出力端子

  5. HDMI IN：HDMI入力端子

  6. HDMI IN：HDMI入力端子

  7. Display Port IN：Display Port出力機能を持つ機器の接続に利用できます。

  8. USB Type-C IN：データ転送、充電等に利用できます。

  9. VGA：VGA入力端子
