各部の機能

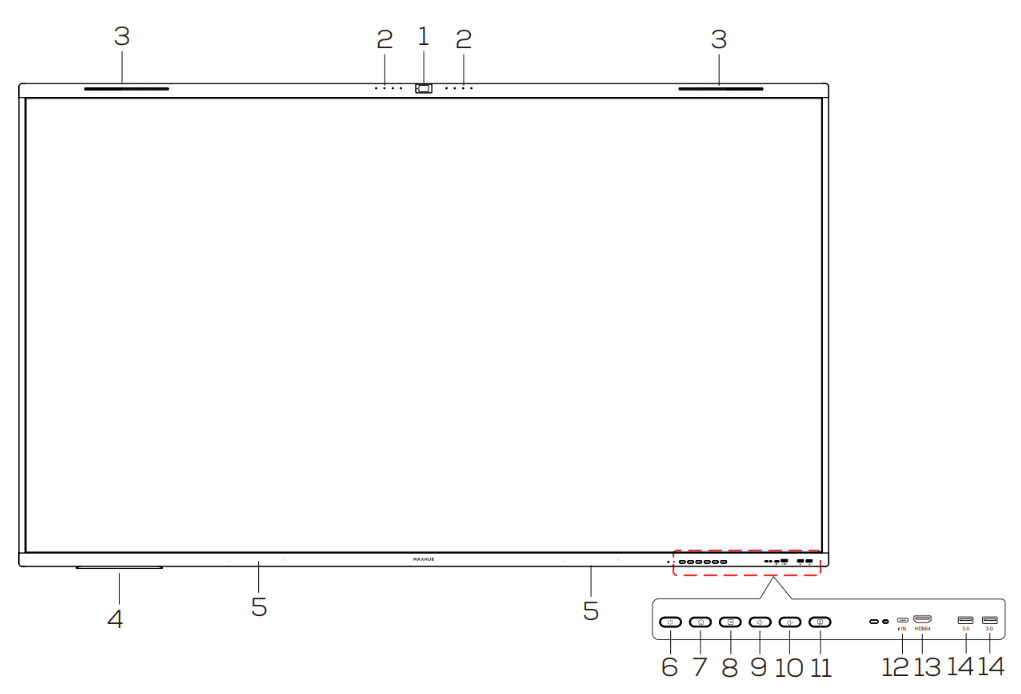

1. カメラ

2. マイク

3. スピーカー

4. Wi-Fiモジュール

5. ペン用磁石エリア：ペンを磁石に貼り付けることができます。

6. 本機電源ボタン：1 回押すとスリープ(※1)状態にでき、 2秒以上押すとシャットダウンできます。

7. ホームボタン：ホーム画面に戻ります。

8. メニューボタン：チャンネル情報やディスプレイやオーディオ設定が表示されます。

9. 音量ダウンボタン：スピーカーの音量を下げます。

10. 音量アップボタン：スピーカーの音量を上げます。

11. ホワイトボードアプリボタン：noteアプリ/MAXHUB Class Proアプリが立ち上がります。

12. USB Type-Cポート：映像の入力、接続機器の充電等に利用できます。

13. HDMI IN：HDMI入力端子

14. USB Type-A(3.0) ×2：USBメモリやキーボード等の接続に利用できます。

※1スリープ状態：画面を消した状態で、本機を待機状態にします。起動時間が短くなります。

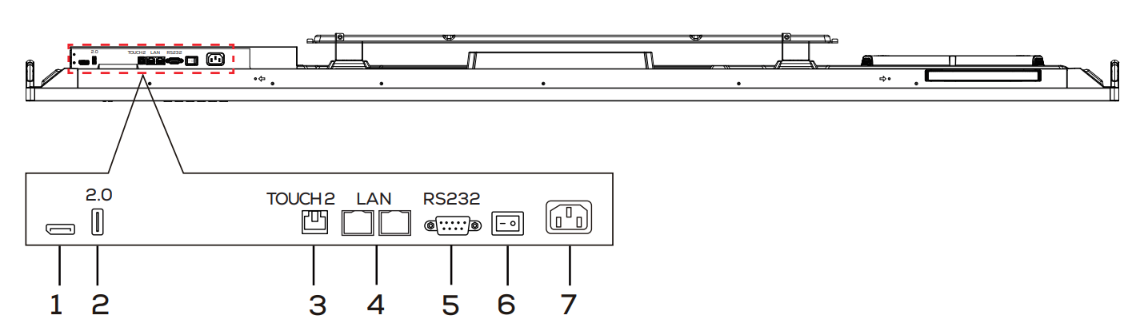

1. Display Port IN：Display Port出力機能を持つ機器の接続に利用できます。

2. USB Type-A (2.0)：USBメモリやキーボード等の接続に利用できます。

3. USB Type-B：HDMI IN と併用し、外部端末のタッチ操作ができます。

4. LANポート：有線LAN接続端子

5. RS232：RS232 制御用端子

6. ACスイッチ(主電源)：“－” はオン、“○” はオフ

7. AC IN：AC 電源接続端子

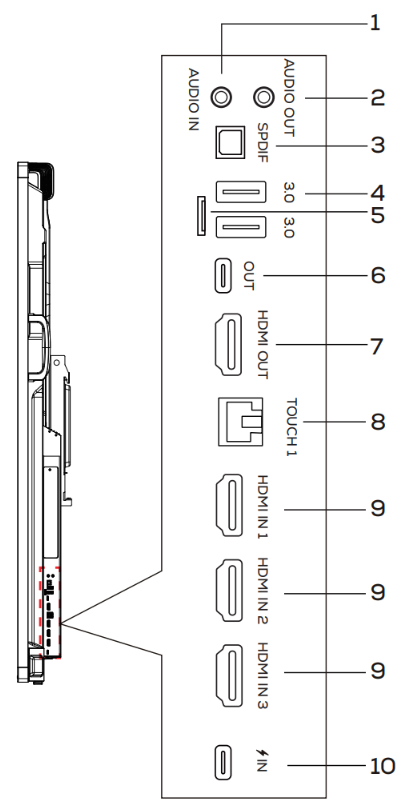

1. AUDIO IN：音声入力端子

2. AUDIO OUT：音声出力端子

3. SPDIF：SPDIF 端子

4. USB Type-A(3.0) ×2：USBメモリやキーボード等の接続に利用できます。

5. TFカードスロット：TFカードが利用できます。

6. USB Type-C OUT：データ転送、ビデオ出力等に利用できます。

7. HDMI OUT：HDMI出力端子

8. USB Type-B：HDMI IN と併用し、外部端末のタッチ操作ができます。

9. HDMI IN×3：HDMI出力端子

10. USB Type-C IN：データ転送、充電等に利用できます。
