壁掛け設置について

• 設置作業は必ず相応の資格がある方が取り付けてください。

• 清潔で修理しやすい、風通しの良い場所に設置してください。

• 地面に対して垂直に設置してください。長辺は地面と平行に設置してください。

• 周辺は十分なスペースを空けてください。

• 可燃ガス、腐食環境に設置しないでください。

• 強い電磁波の近くに設置しないでください。

• 騒音、振動が強い場所に設置しないでください。

• 煙、風、湿気、直射日光、高温の場所に設置しないでください。

• その他本設備に危険を与える場所に設置しないでください。

• 専用の壁掛けフレーム（壁掛け金具本体）を使用してください。

• 専用のネジ（本機取り付け済み、壁掛け金具同梱品）を使用してください。

• 設置場所は水、電気、ガスの配管付近を避けてください。

• 垂直の壁に設置してください。

• 十分強度のある壁に設置してください。

• 天井吊りなど特殊な設置方法の場合、強度、消防、熱、湿気、メンテナンスなど十分考慮して設置してください。

a：壁掛け金具

b：ワッシャー

c：ネジ

d：アンカー

1. 設置場所、高さ、ネジ穴を決める

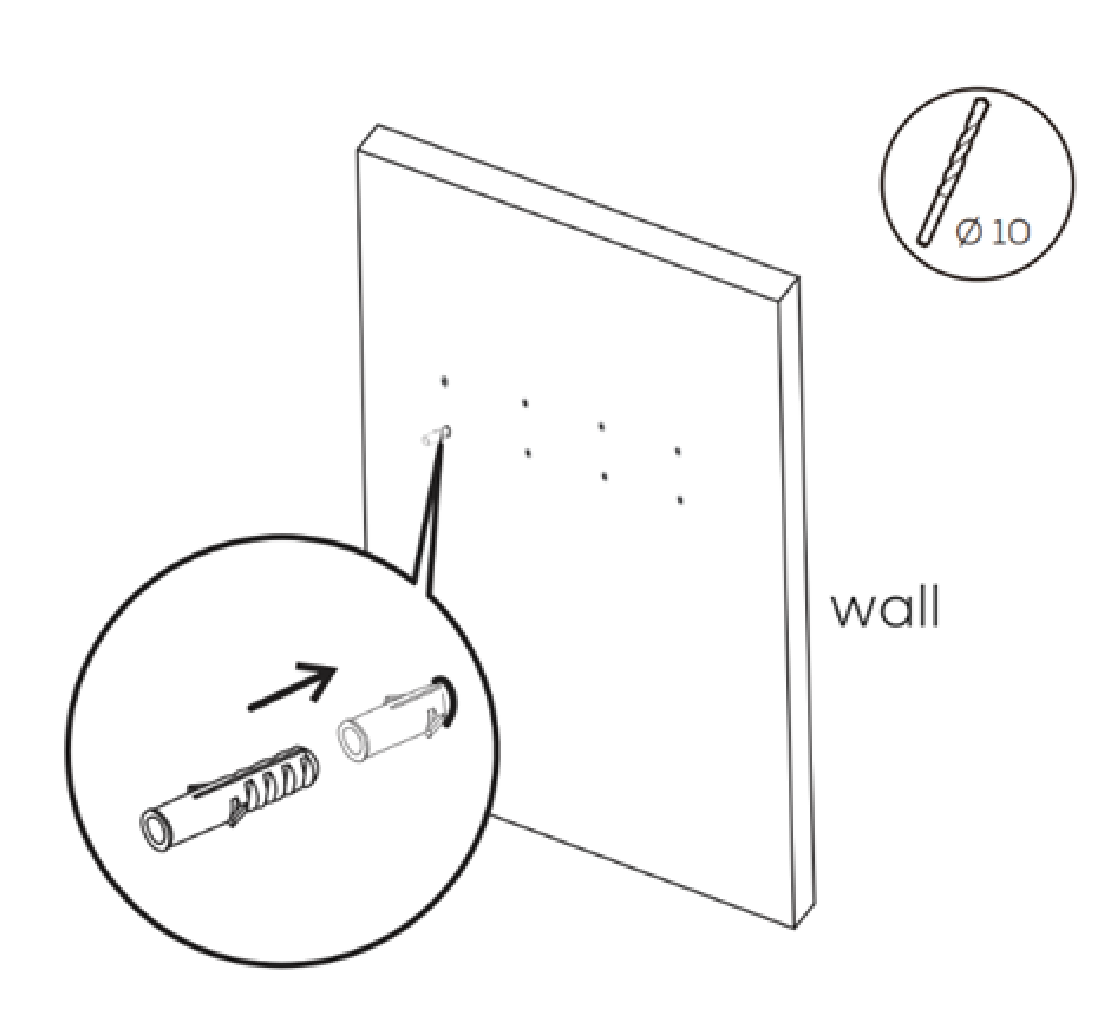

2. 10mm ドリルで壁に穴を空ける（穴の深さは アンカー【d】より長くする）

3.ハンマーでアンカー【d】8個を完全に穴の中に入れる

4.アンカー【d】がしっかりはまっていることを確認する

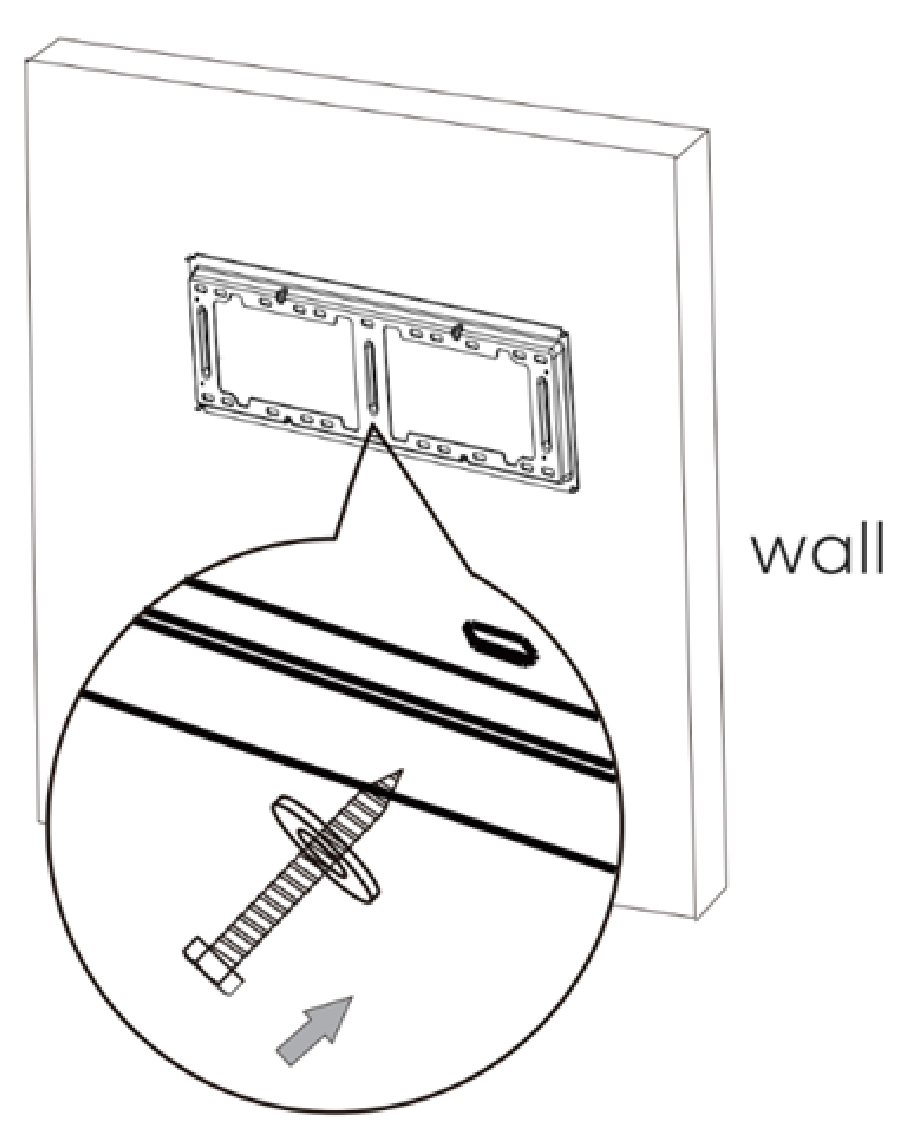

5.下図の通りに、壁掛け金具【a】を ネジ【c】8個、ワッシャー【b】８個で

　アンカー【d】に固定する。

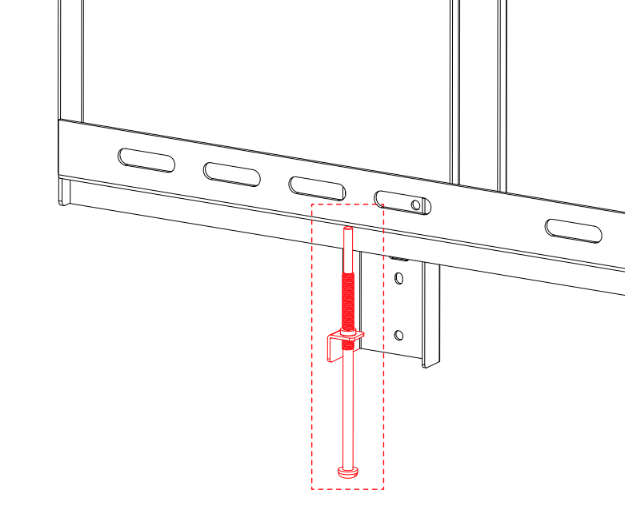

6.本体に取り付け済みの掛け冶具に、別袋に梱包の固定用長ネジ×2 を仮で取り付けする

　ネジ部が2〜3山程度入るまで回して仮固定する。

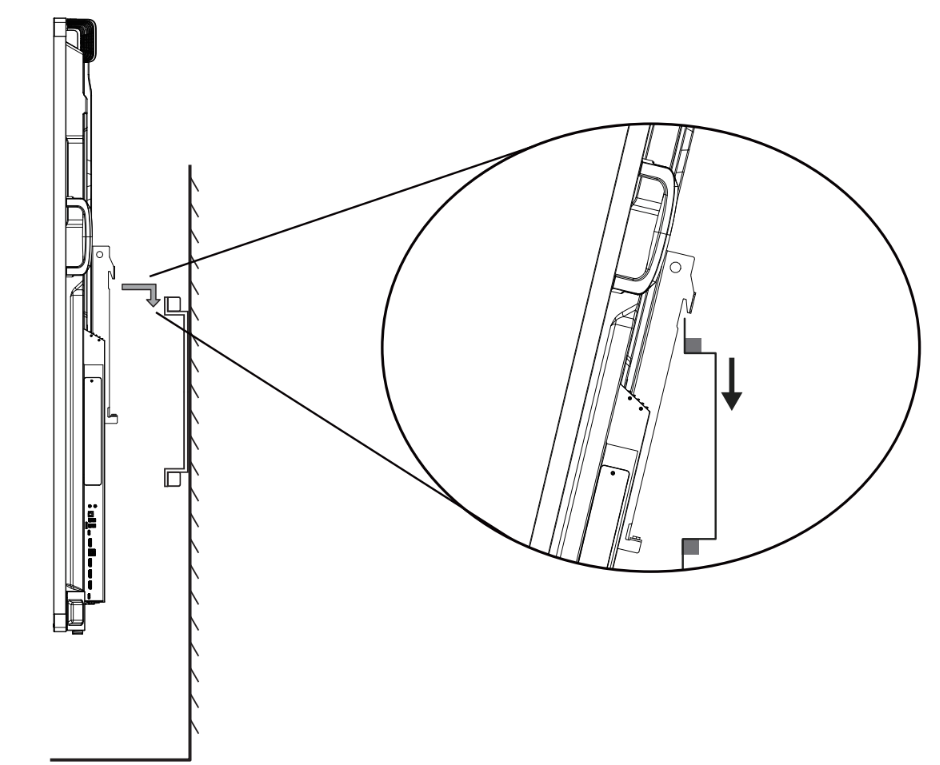

7.本体を壁掛け金具【a】に掛ける

8.本体が壁掛け金具【a】の中心に来るように調整する

9.仮に取り付けた固定用長ネジ×2 を、本体の下側からロングドライバー等を使用してねじが回らなくなるまで締めて設置完了。

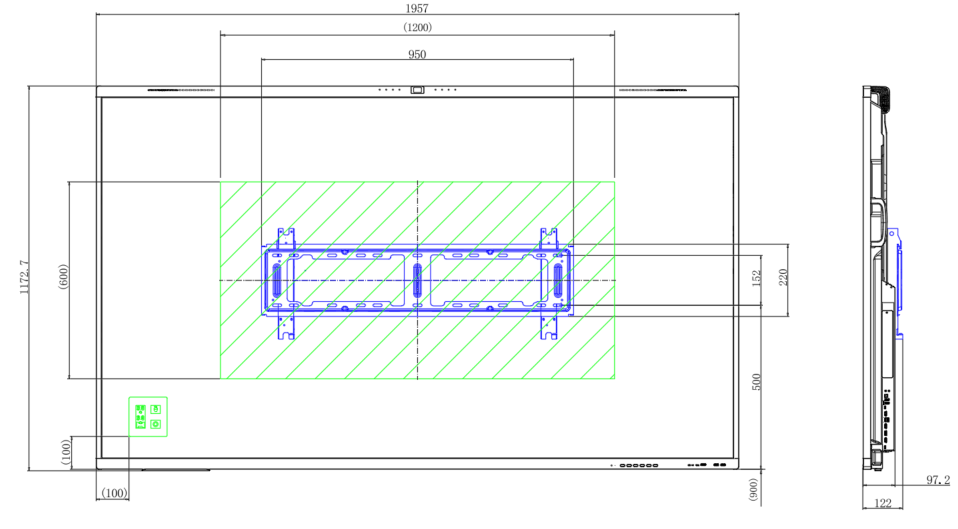

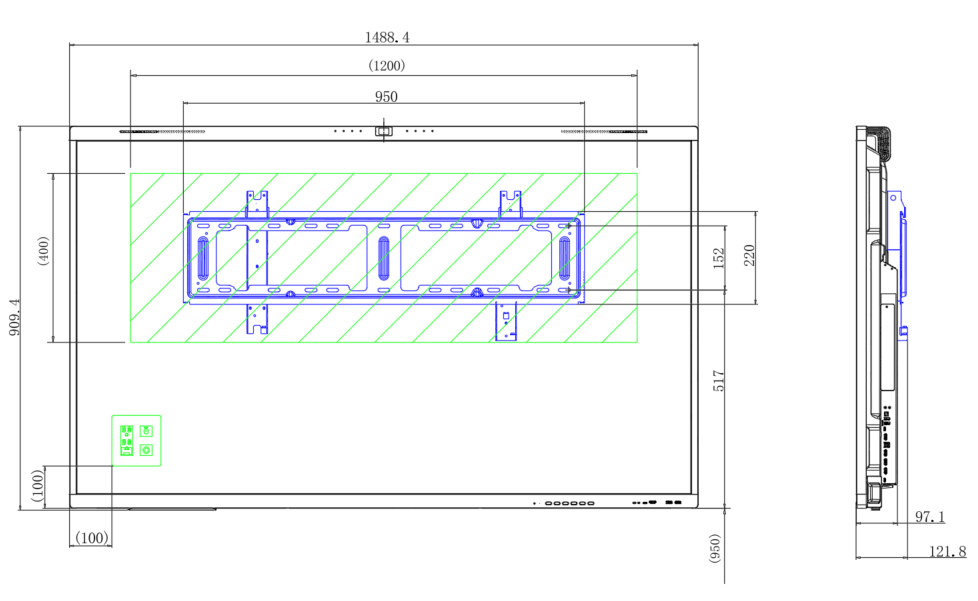

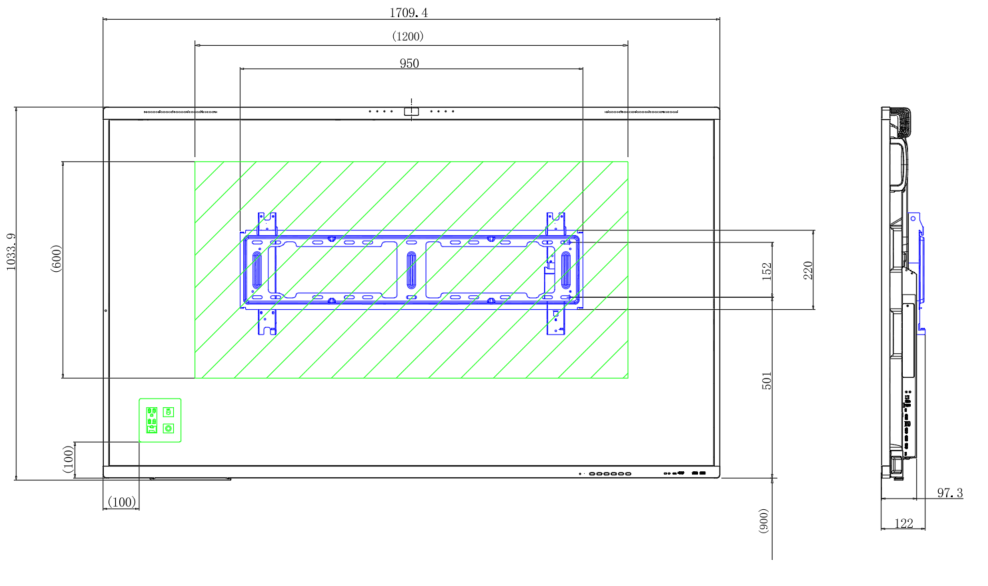

※数値は参考です。実際の環境に応じて設置の高さや補強範囲等をご検討ください。

緑ハッチング範囲は補強範囲例となります。

本機と壁掛け金具の重量に耐えられる下地・補強をお客様にてご検討ください。

固定用長ネジの取り付けには、先端サイズ No.2、軸長 450mm のプラスドライバーが必要です。
