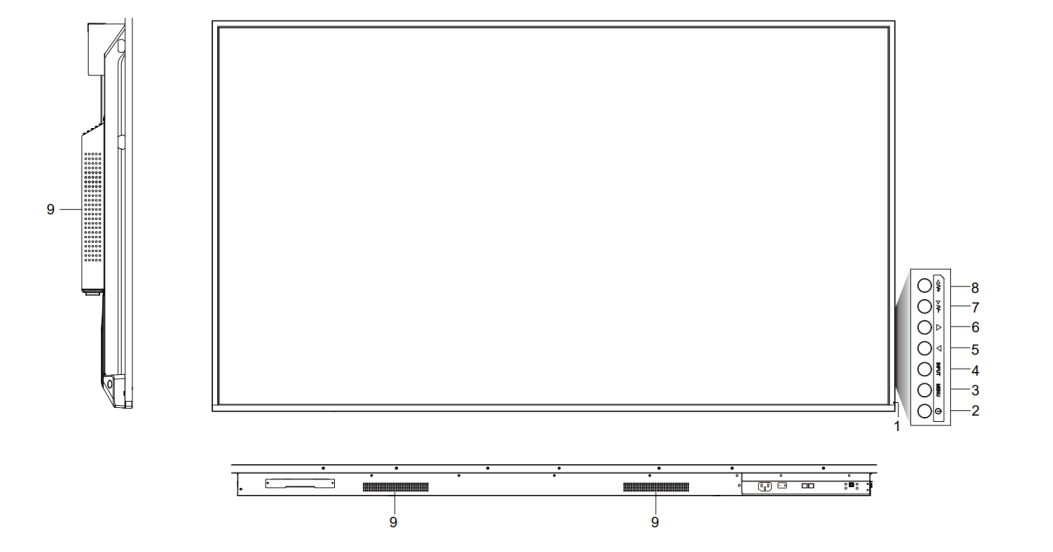

名称 | 機能 |
|---|---|
1. 電源表示灯 | LED の色によって機器の状態を表示（赤色）シャットダウン（青色）起動中（赤色と青色の点滅）スリープ（※1） |
2. 本機電源ボタン | 1回押す：スリープ（※1） 2秒以上押す：シャットダウン |
3. MENU ボタン | 決定ボタン |
4. INPUT ボタン | 戻るボタン ・ホーム画面で押すと入力切り替え画面を表示・5秒以上押すとシステムロック機能（※2）の ON/OFFを 切り替え |
5. 左移動ボタン | 選択を左へ移動 |
6. 右移動ボタン | 選択を右へ移動 |
7. 上移動ボタン | 選択を上へ移動 |
8. 下移動ボタン | 選択を下へ移動 |
9. スピーカー | 音声が出力 |
※1 スリープ：画面を消した状態で、本機を待機状態にします。起動時間が短くなります。※2 システムロック機能：オンにすると上記 1～9 のボタン操作や、リモコンからの操作を受け付けなくなり、意図しない操作を防ぐことができます。

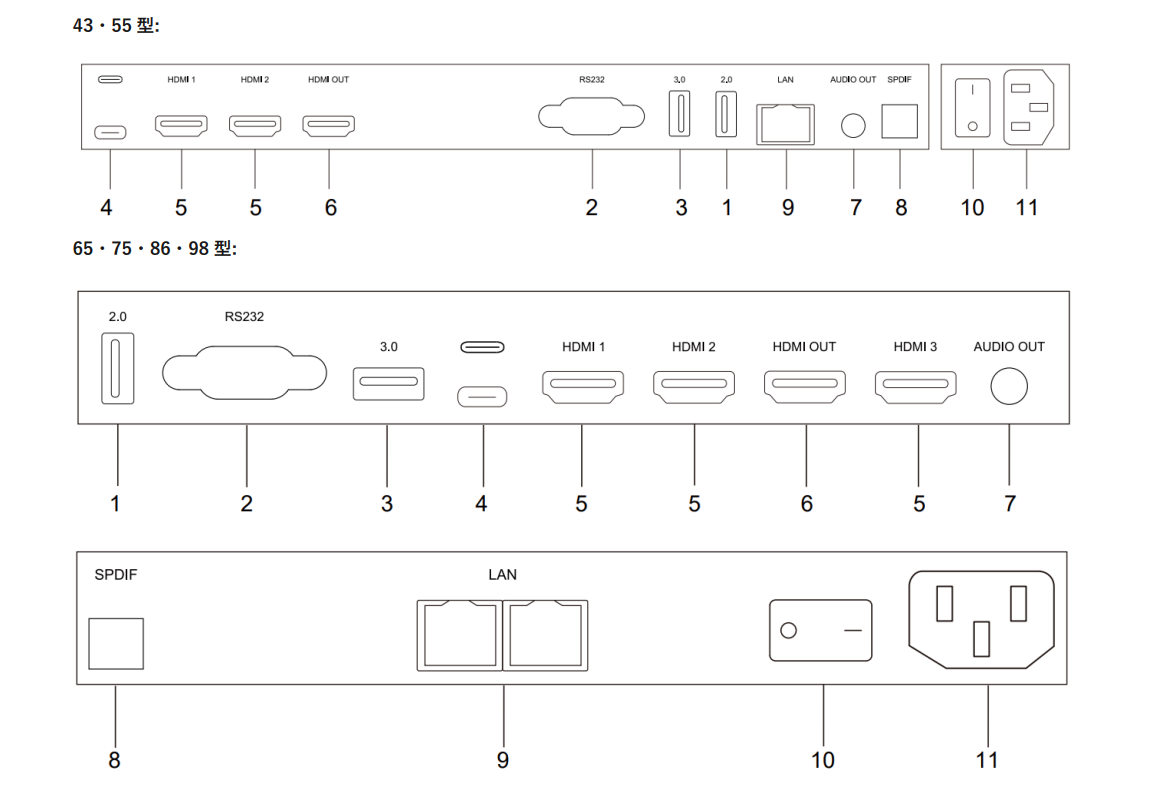

番号 | インターフェース | 機能 |
|---|---|---|
1 | USB Type-A (2.0) | USBメモリやキーボードの接続 |
2 | RS232 | RS232制御用端子 |
3 | USB Type-A (3.0) | USBメモリやキーボードの接続 |
4 | USB Type-C | 映像入力／接続機器の充電 |
5 | HDMI IN | HDMI入力端子（※1） |
6 | HDMI OUT | HDMI出力端子（※2） |
7 | AUDIO OUT (3.5mm) | 音声出力端子 |
8 | SPDIF | SPDIF端子 |
9 | LANポート | 有線LAN接続端子 |
10 | ACスイッチ（主電源） | “ー” はオン／“〇” はオフ |
11 | AC IN | AC電源接続端子 |
（※1）HDMI 3（65・75・86・98型のみ）：映像を受信することのみ可能で、HDMI OUTへの出力はできません。（※2）Androidチャンネル（本機標準画面）の映像は、他の機器に出力できません。
電源ケーブルのメスコネクタを本機に挿します。
電源ケーブルの差し込みプラグをコンセントに挿します。※この時、必ずアースに接続してください。
ACスイッチ（主電源）をONにします。→ 電源表示灯のLEDが赤に点灯します。
本機電源ボタンを1回押します。→ 電源表示灯のLEDが青に点灯します。
本機電源ボタンを2秒以上長押しします。
「システムをシャットダウンしますか？」のメッセージが表示されたら「OK」を押します。
※電源がONの状態でACスイッチを切ると、故障の原因となる可能性がありますのでご注意ください。
本機電源ボタンを1回押すと液晶がOFFになり、電源表示灯のLEDが赤色と青色で交互に点滅します。
スリープから復帰するには、本機電源ボタンを1回押します。
