設置作業は必ず相応の資格を持つ方が行ってください。
清潔で修理しやすく、風通しの良い場所に設置してください。
地面に対して垂直に設置し、長辺は地面と平行にしてください。
周囲には十分なスペースを確保してください。
可燃ガスや腐食環境には設置しないでください。
強い電磁波の近くには設置しないでください。
騒音や振動が強い場所には設置しないでください。
煙、風、湿気、直射日光、高温の場所には設置しないでください。
その他、本設備に危険を与える場所には設置しないでください。

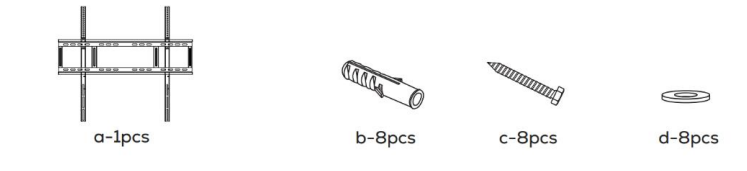

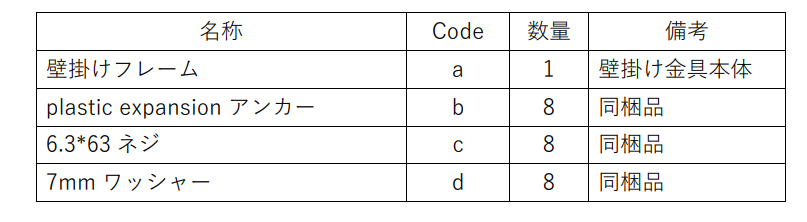

**専用の壁掛けフレーム（壁掛け金具本体）**を使用してください。
**専用のネジ（本機取り付け済み、壁掛け金具同梱品）**を使用してください。
設置場所は水・電気・ガスの配管付近を避けてください。
垂直の壁に設置してください。
十分な強度のある壁に設置してください。
天井吊りなど特殊な設置方法の場合は、強度・消防・熱・湿気・メンテナンスなどを十分考慮してください。

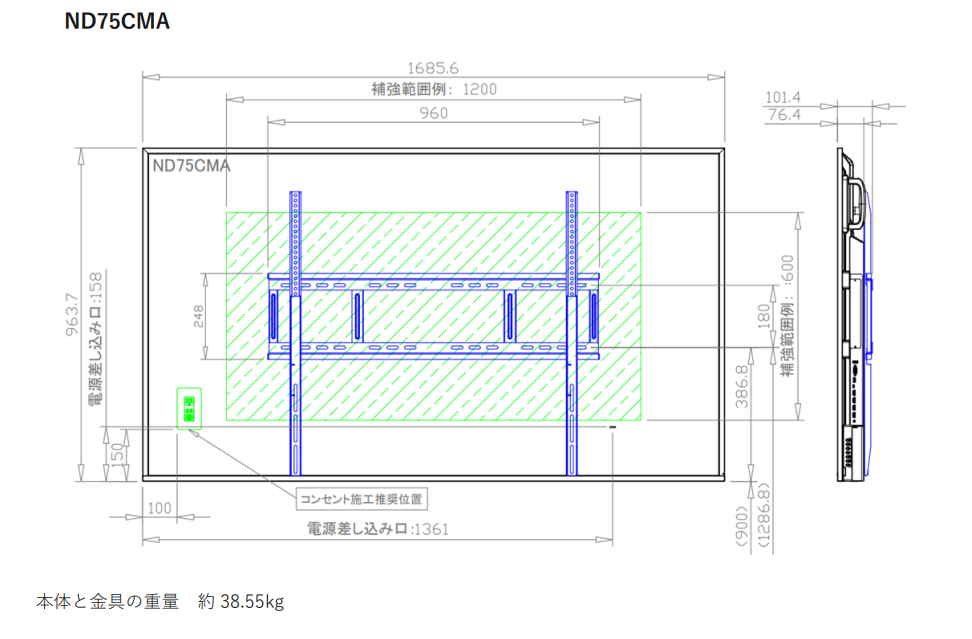

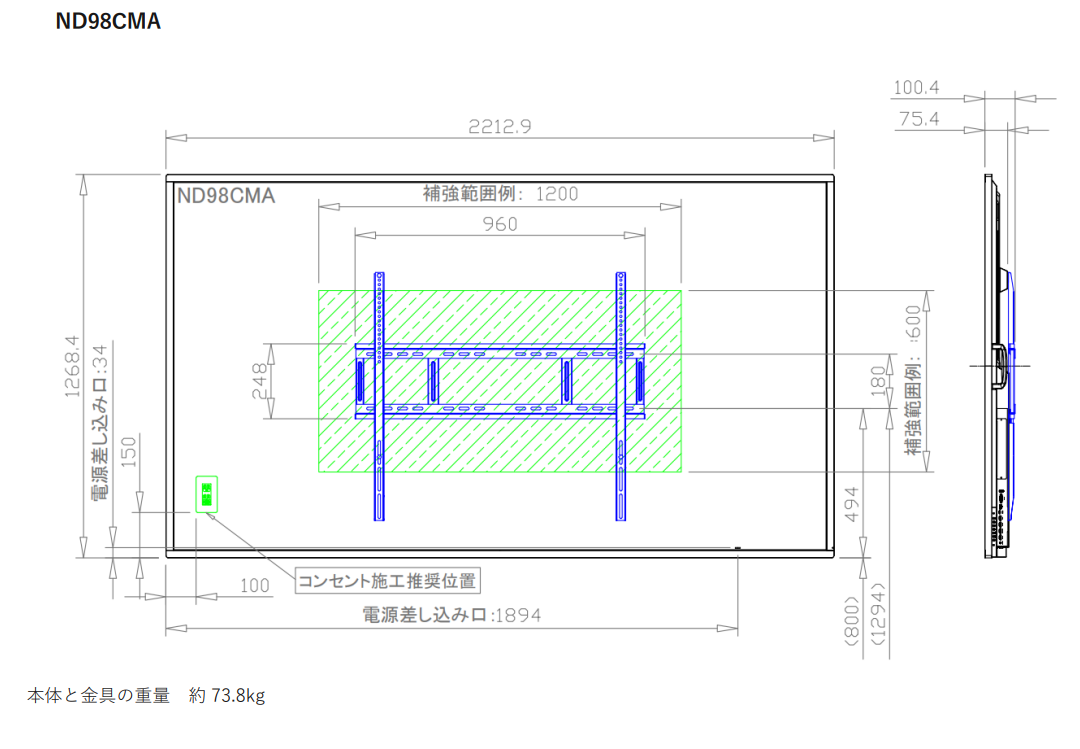

設置場所、高さ、ネジ穴を決める

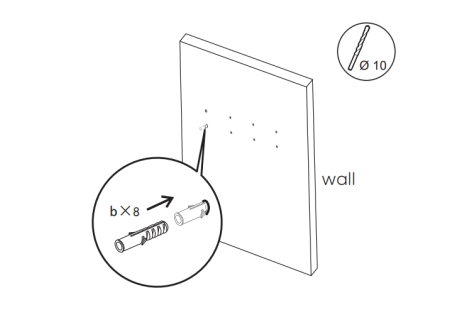

10mm ドリルで壁に穴をあける（穴の深さは plastic expansion アンカー【b】より長くする）
ハンマーで plastic expansion アンカー【c】を完全に穴の中に入れる

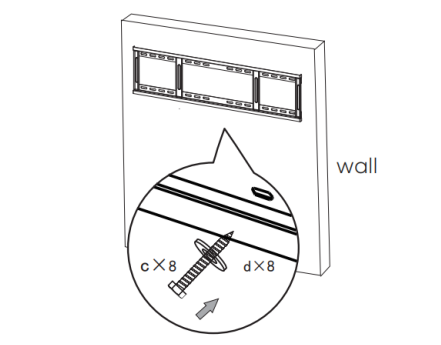

下図の通り、壁掛けフレーム【a】を 6.4*63 ネジ【c】、7mm ワッシャー【d】で plastic expansion アンカー【b】に固定する。
本体に取り付け済みの掛け治具の別袋に梱包されている、固定用長ネジ×2 を仮で取り付ける。二番目の穴からネジが約 2 mm 出るまで回す。
本体を壁掛けフレーム【a】に掛ける
本体が壁掛けフレーム【a】の中心に来るように調整する

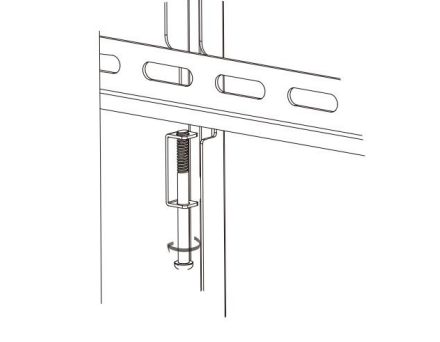

固定用長ネジ×2 を本体の下側から長軸のドライバーを使用して壁掛けフレーム【a】に当たるまで締めて設置完了

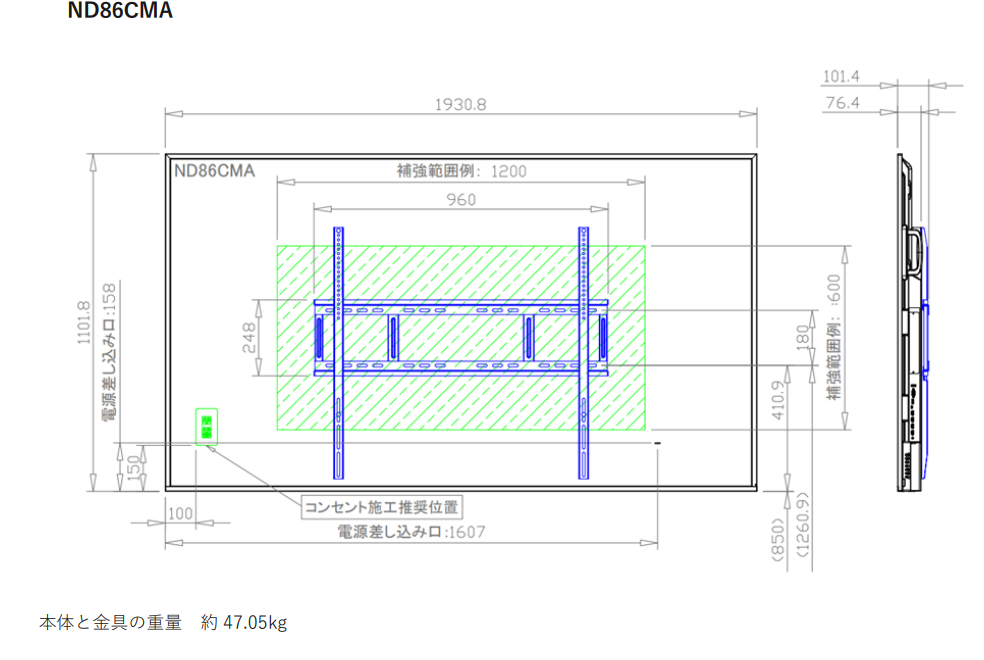

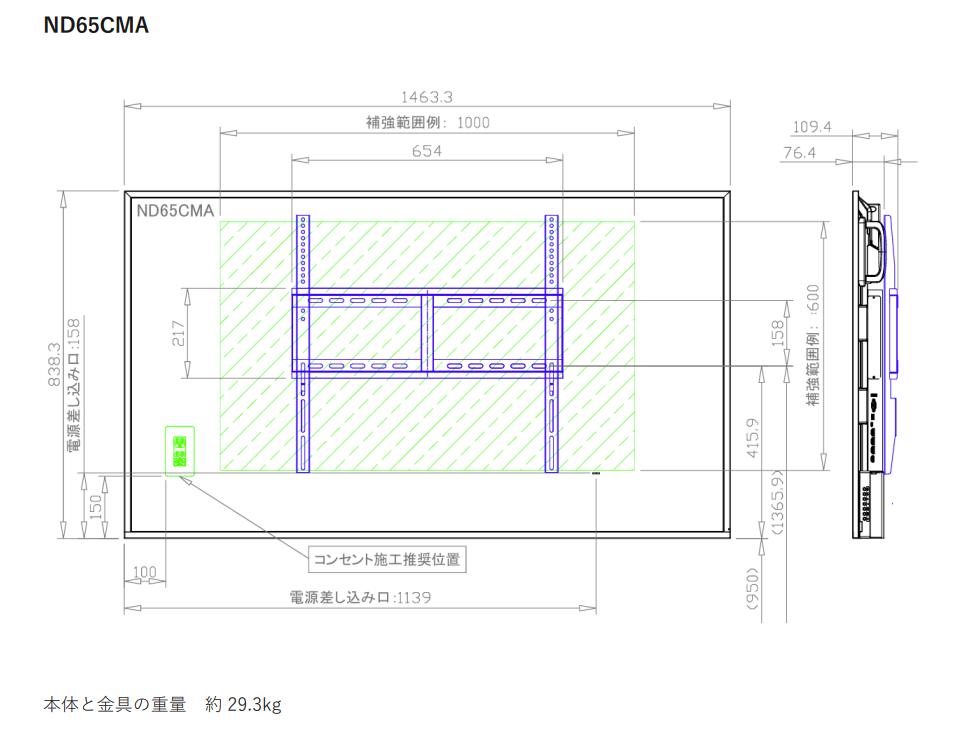

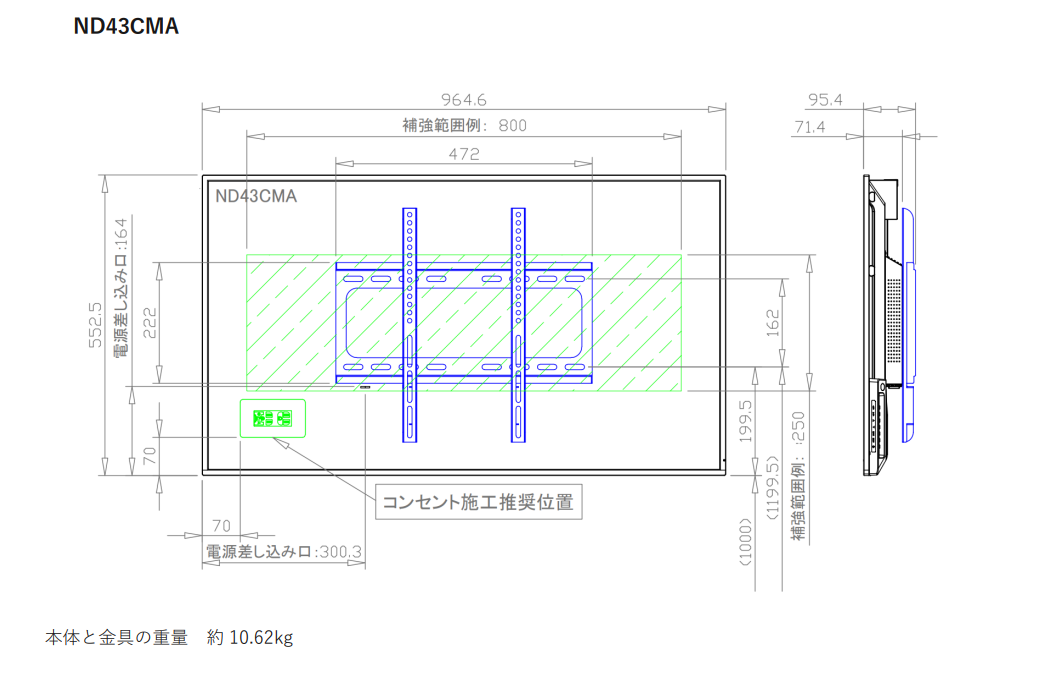

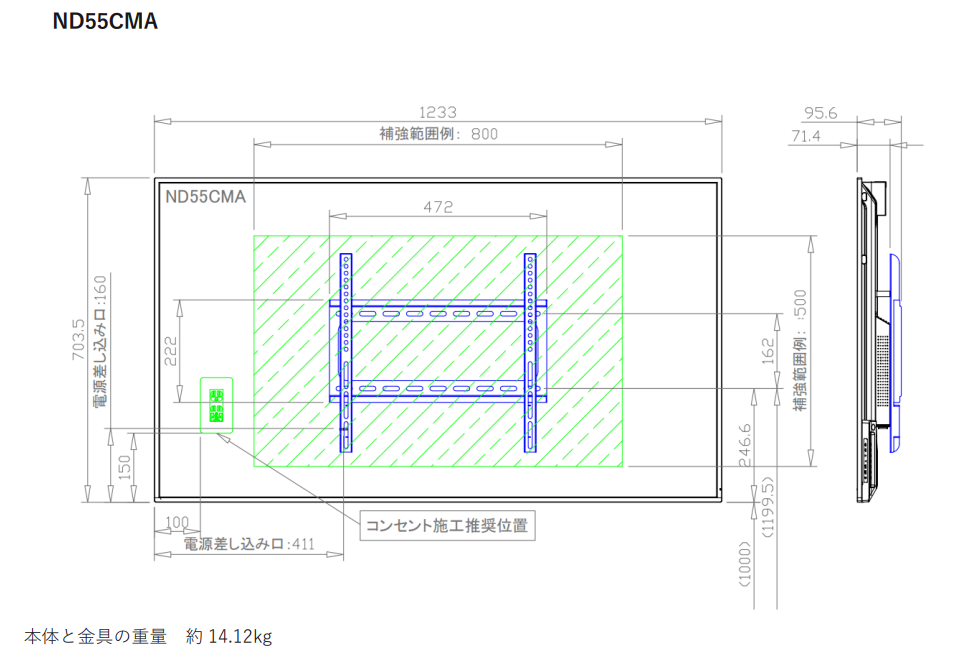

※数値は参考です。実際の環境に応じて設置の高さをご検討ください
