カテゴリー
製品やインターフェース仕様

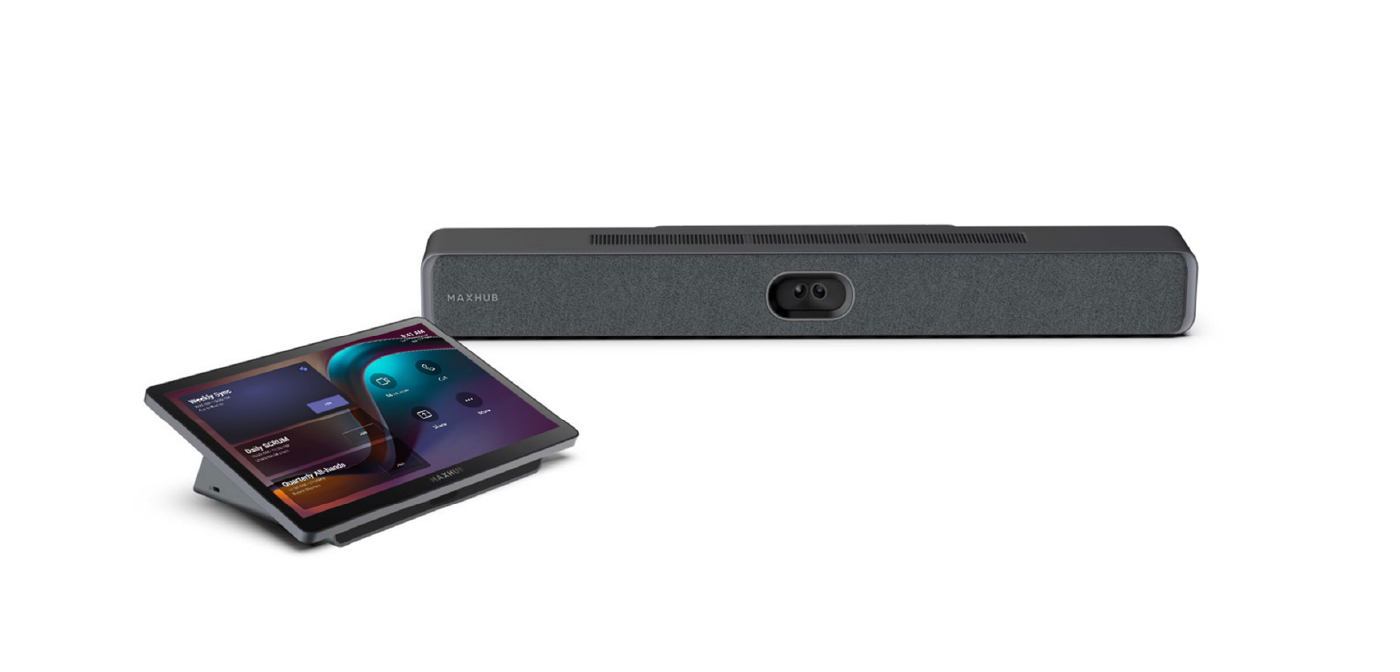

インターフェース（XBar V50）
推奨人数：6～12人インターフェース（XBar V70）
推奨人数：10～16人接続方法
利用開始までの前提条件 - インターネット接続 XBarとAP30の両方がインターネットに接続され、Microsoft Teams にログインできる必要があります。 - XBar のインターネット接続には 有線接続の使用が強く推奨されています。 - 有線接続の場合は DHCP の利用が推奨です。 ▶有線LAN(DHCP)接続でご利用の方のセットアップはこちらから - 固定IP や Wi-Fi 接続を使用する場合、初期設定にマウスが必要になります。 ▶有線LAN(固定IP)接続またはWi-Fi接続でご利用の方のセットアップはこちらから - ペアリング 初期設定を完了するには、XBarとAP30をペアリングする必要があります。ペアリング要件はAP30の接続方法で異なります。 AP30 の接続方法と機能の違い AP30 の接続方法によって、ペアリング要件や利用可能な機能が異なります。 接続方法 概要 AP30のNW設定 ペアリング要件 AP30経由での画面共有 / BYOD 直結接続 ・XBarとAP30を付属のLAN ケーブル（7.5 m）で直接接続 ・PoE によりAP30 に給電 設定取付方法（XBar V50）
取付部品一覧 クリップマウントとクリップネジは本製品では使用しません。 取り付けには別途プラスドライバーが必要です。あらかじめご用意ください 壁掛けの場合 Step 1 XBar V50の取り付け位置を決めてください。 （１）XBar V50とディスプレイの距離を1cm以上離してください。 （２）設置高さに応じて、XBar V50の取り付け位置を確認してください。 Step 2 XBar V50の取り付け （１）取り付け位置に位置決めガイドを置き、マーキングしてから4か所に穴を開けてください。 穴径：６ｍｍ 穴深さ：32ｍｍ （２）４本のアンカー （c）を穴に差し込んでください。 （３）ブラケットを壁から90度の角度に開き、4本の壁ネジ（d）でアンカーに固定してください。 （４） ・ディスプレイの下に設置の場合 ブラケットの下側から２本の蝶ネジ(b)で本機を固定してください。 ・ディスプレイの上に設置の場合 下記絵のようにブラケット底部を90度開き、２本の蝶ネジ(b)で本機を固定してください。 固定した後、XBar V50とブラケットを90度回転させてください。 テーブルなど、水平な場取付方法（XBar V70）
取付部品一覧 取り付けには別途プラスドライバーが必要です。あらかじめご用意ください。 壁掛けの場合 Step 1 XBar V70の取り付け位置を決めてください。 （１）XBar V70とディスプレイの距離を1cm以上離してください。 （２）XBar V70の取り付け位置を確認してください。 Step 2 XBar V70の取り付け （１）取り付け位置に位置決めガイドを置き、マーキングしてから4か所に穴を開けてください。 穴径：６ｍｍ 穴深さ：32ｍｍ （２）４本のアンカー （b）を穴に差し込んでください。 （３）壁アンカーに、壁掛け用ネジ（c）4本で壁掛けパネルを固定してください。 （４）壁掛けブラケットを開き、下図のように壁掛けパネルに引っ掛けた後、しっかり固定されていることを確認してください。 （５）XBar V70をブラケットに取り付け、蝶ネジ（a）2本でしっかり固定してください。 （６）取り付けた 本機を90度回転させ、Dリング付きネジを反時計回りに回してケーブルカバーを外し、必要に応じてケーブルを接続してください。 テーブルなど、水平な場所への設置の場合 （１）接合部の4本
