MAXHUB│XBar W70 Kit マニュアル

製品外観・インターフェース

ナイスモバイル • MAXHUBサポートチーム2025-09-22

W70

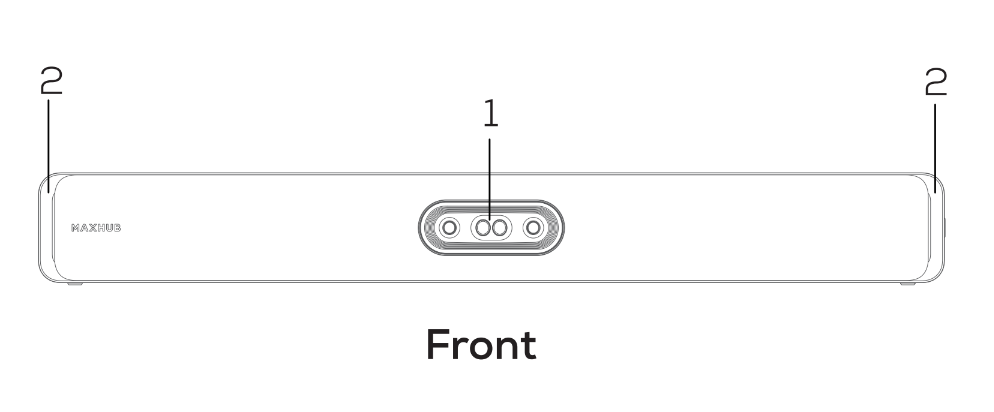

  1. カメラ：4眼カメラ

  2. インジケーターライト：※1

  3. 電源ボタン：5秒間押すと電源が切れます。

  4. USB Type-A ：ファームウェアの更新やデバッグログの取得に使用できます。

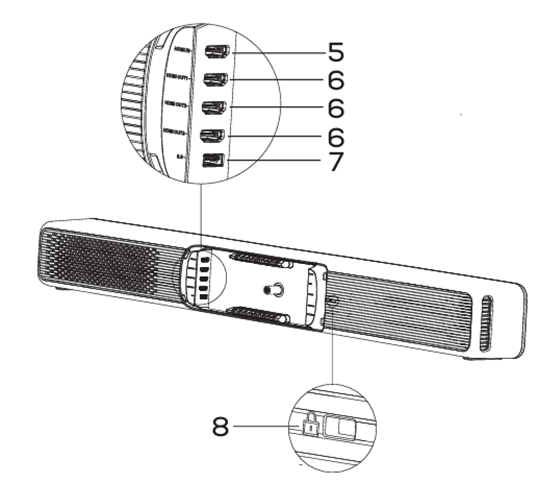

  5. HDMI In：画面共有に使用できます。

  6. HDMI Out：ディスプレイへの接続に使用できます。現在は最大２つのHDMI出力までサポートしてます。

  7. USB Type-A：外部デバイスとの接続用

  8. セキュリティスロット

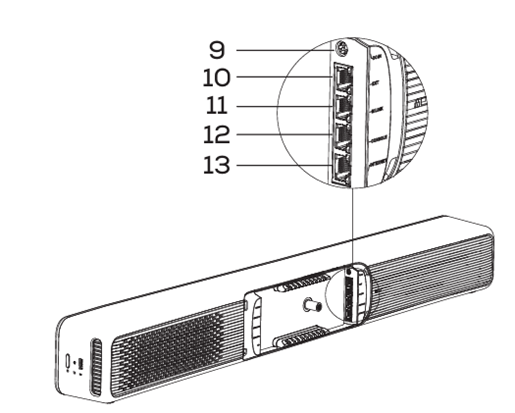

  9. DC IN： 電源接続端子

  10. RJ45 (EXT) ：将来の拡張用

  11. RJ45 (M LINK)) ：将来の拡張用

  12. RJ45 (CONSOLE) ：TCP31Tとの接続用

  13. RJ45 (INTERNET) ：ネットワーク接続用

※1　インジケーターライトの仕様

白：起動時、スタンバイ時

緑点滅：着信中

緑：通話中

赤：マイクミュート

白点滅：ファームウェアアップデート中

TCP31T

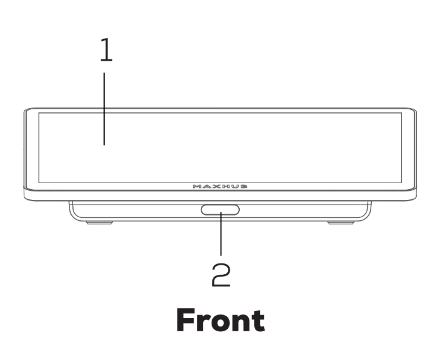

  1. タッチスクリーン

  2. モーションセンサー

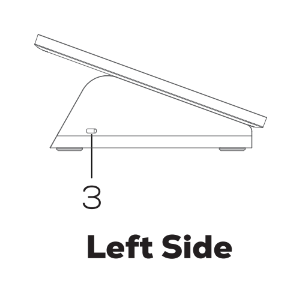

  3. セキュリティスロット

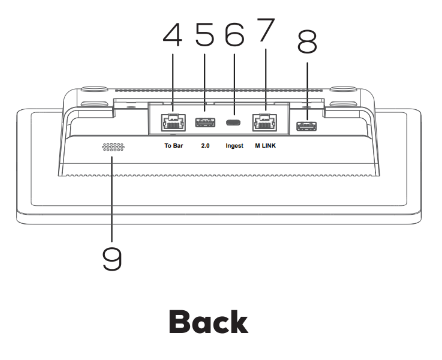

  4. RJ45 (To Bar) ：W70との接続用

  5. USB Type-A：外部デバイスとの接続用

  6. USB Type-C：画面共有に使用できます。

  7. RJ45 (M LINK)：将来の拡張用

  8. USB Type-A：ワイヤレスドングルのペアリングに使用できます。

  9. スピーカー
