取付方法
取付部品一覧 取り付けには別途プラスドライバーが必要です。あらかじめご用意ください 壁掛けの場合 Step 1 本機の取り付け位置を決めてください。 （１）本機とディスプレイの距離を1cm以上離してください。 （２）本機の取り付け位置を確認してください。 Step 2 本機の取り付け （１）取り付け位置に位置決めガイドを置き、マーキングしてから4か所に穴を開けてください。 穴径：６ｍｍ 穴深さ：32ｍｍ （２）４本のアンカー （b）を穴に差し込んでください。 （３）壁アンカーに、壁掛け用ネジ（c）4本で壁掛けパネルを固定してください。 （４）壁掛けブラケットを開き、下図のように壁掛けパネルに引っ掛けてください。しっかり固定されていることを確認してください。 （５）W70 をブラケットに取り付け、蝶ネジ（a）2本でしっかり固定してください。 （６）取り付けた W70 を90度°回転させ、Dリング付きネジを反時計回りに回してケーブルカバーを外し、必要に応じてケーブルを接続してください。 テーブルなど、水平な場所への設置の場合 （１）接合部の4本のネジを外して、ブラケットをAとBの2つの部品接続方法
W70は、Dリング付きのねじを回して、ケーブルカバーを外してください。 TCP31Tは、付属のドライバーで底面カバーを外してください。 接続例 ※２台目モニターへの投影はMicrosoft teams Rooms Proアカウントが必要になります。 詳細はこちらをご確認ください。 Teams Roomsのみ利用する場合 Teams RoomsとBYODモードの両方を利用する場合 BYODモードについてはこちらをご確認ください。 配線後、W70はケーブルカバーの上下または中央の穴にケーブルを通し、Dリング付きのネジでケーブルカバーを固定してください。 TCP31Tは付属のドライバーで底面カバーを固定してください。XBar W70 Kitのセットアップ

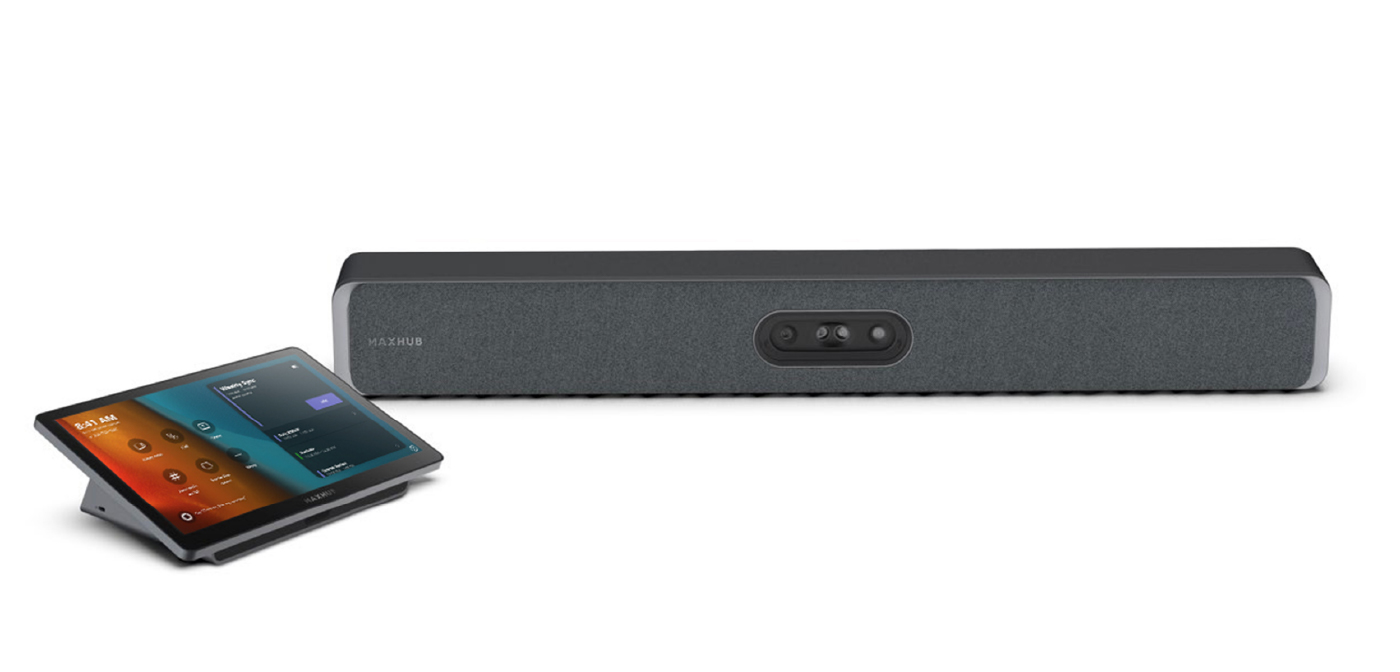

XBar W70 Kitのセットアップ 1.機器接続方法に従い設置してください。 2.Wi-Fiで接続する場合や固定IP設定、導入後すぐにご利用される場合は、下記の様な画面が表示されたら、USB Type- A端子にキーボードを接続して、キーボードのスタートキーを5回押してください。 それ以外の場合は手順7まで進んでください。 3.administratorアカウントを選択し、パスワード” sfb”を入力してください。 4.導入後すぐご利用される場合は、WindowsUpdateの適用を後から実施するため、「スタート」→「設定」→「Windows Update」→ 「1週間一時停止する」に変更します。WindowsUpdateを適用してから利用を開始される場合は、手順6に進みます。 ご導入のタイミングによってはデータ量の大きいWindowsアップデートを受信し、更新に多くの時間を要する場合がございます。すぐにご利用される場合は、本手順を適用していただくことで後からアップデートの実施が可能です。 5.Windowsのネットワーク設定からWi-Fiもしくは有線LANの設定をしてください。
