도면 그리기

도면 직접 그리기

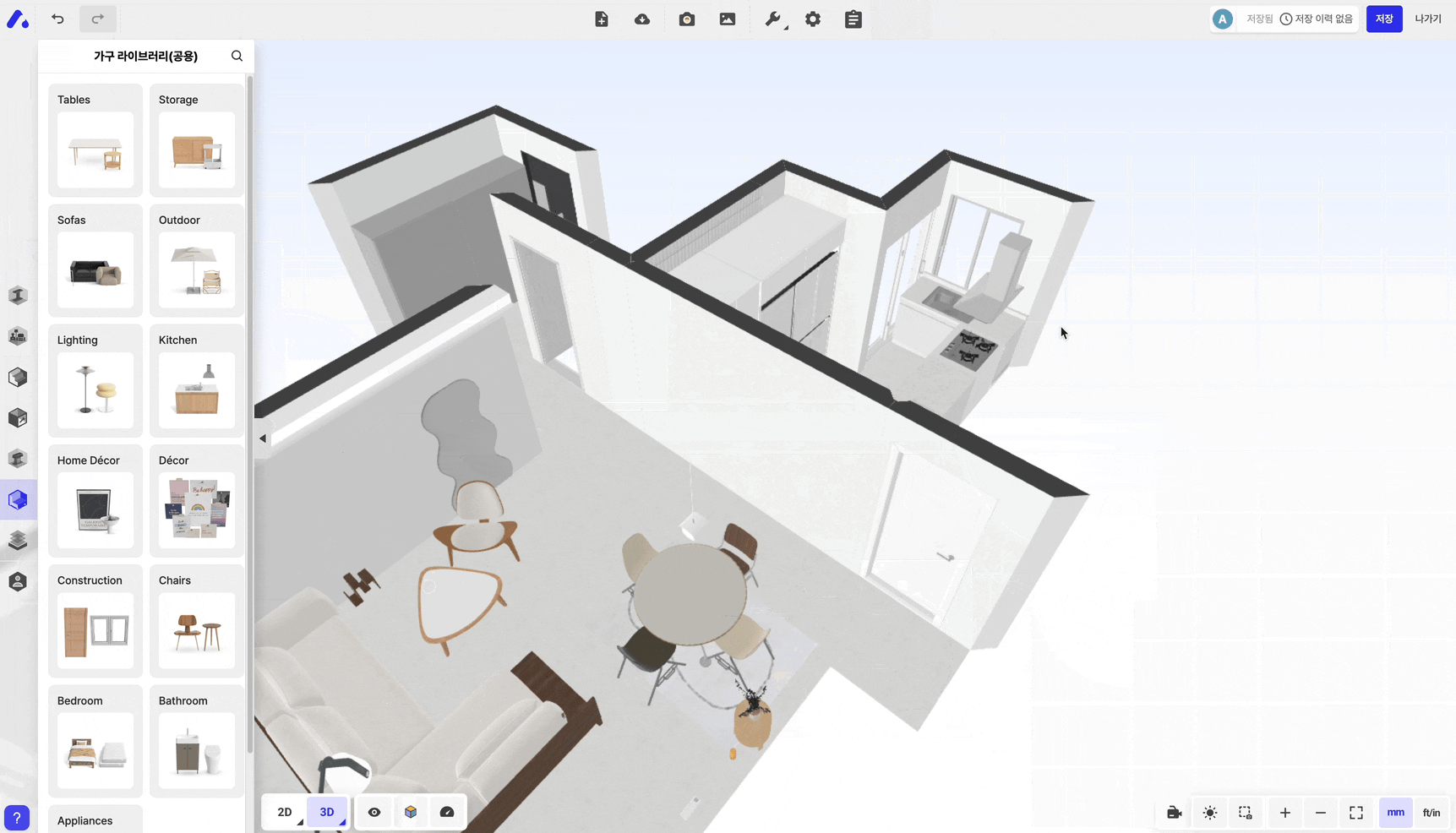

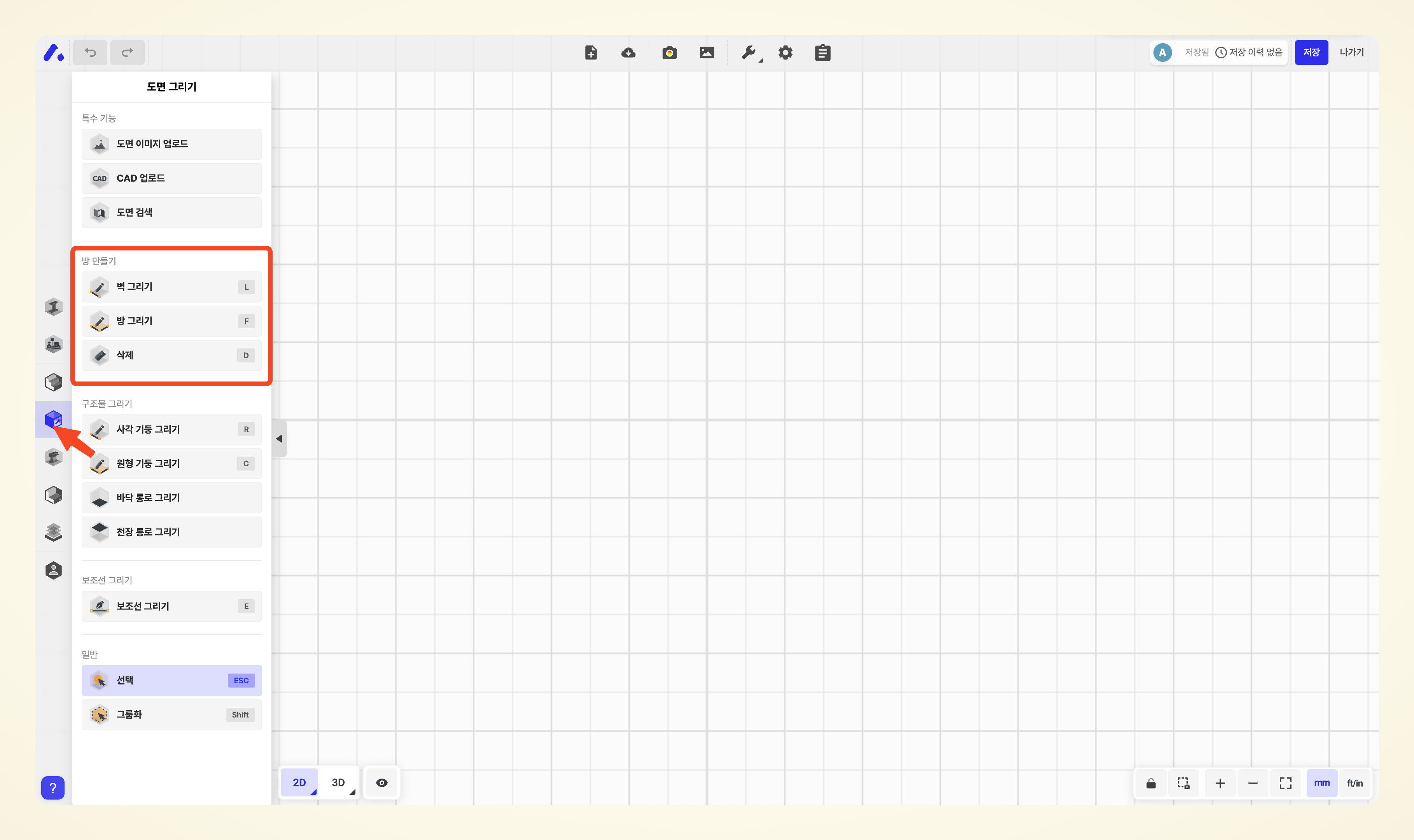

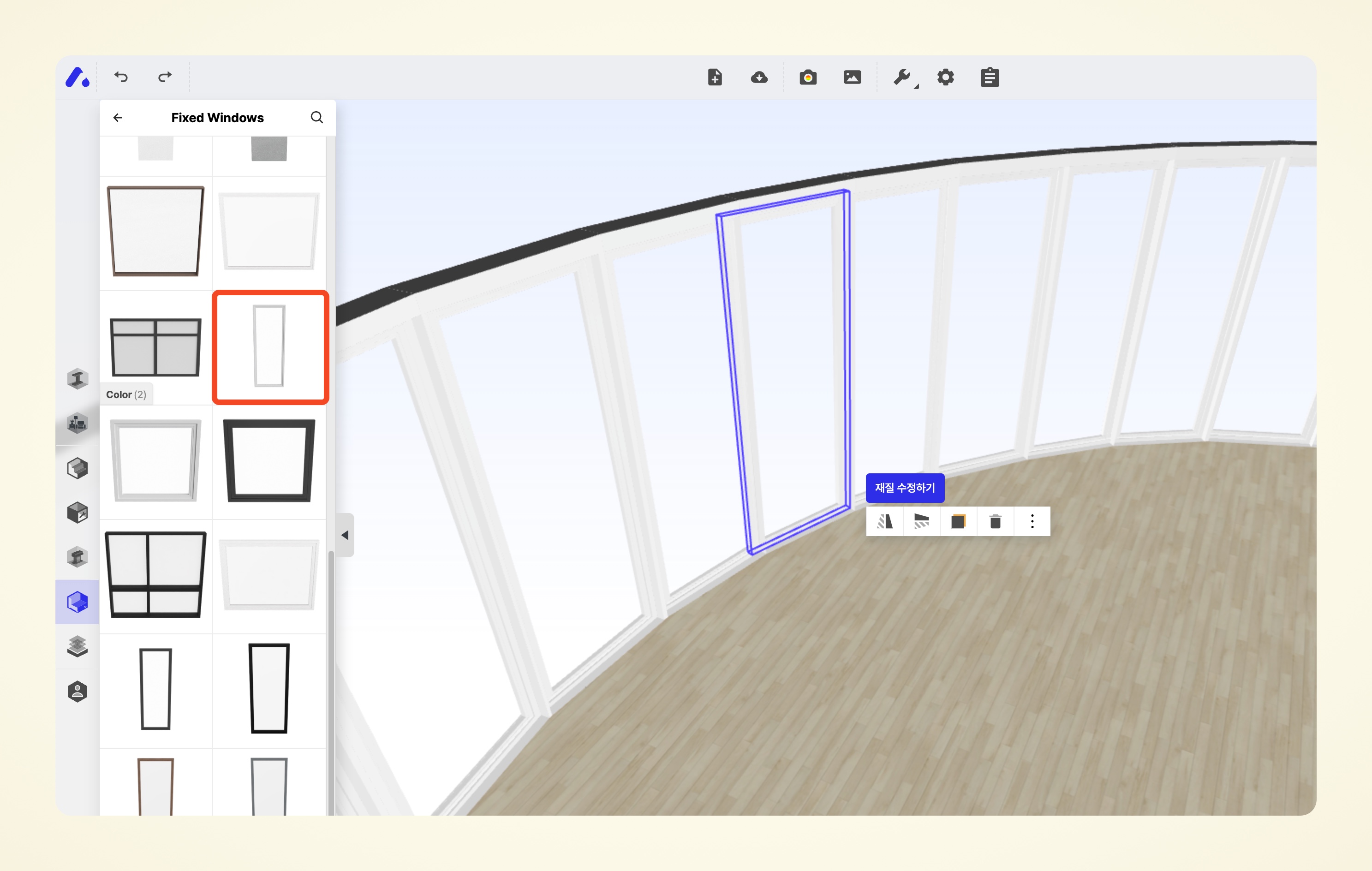

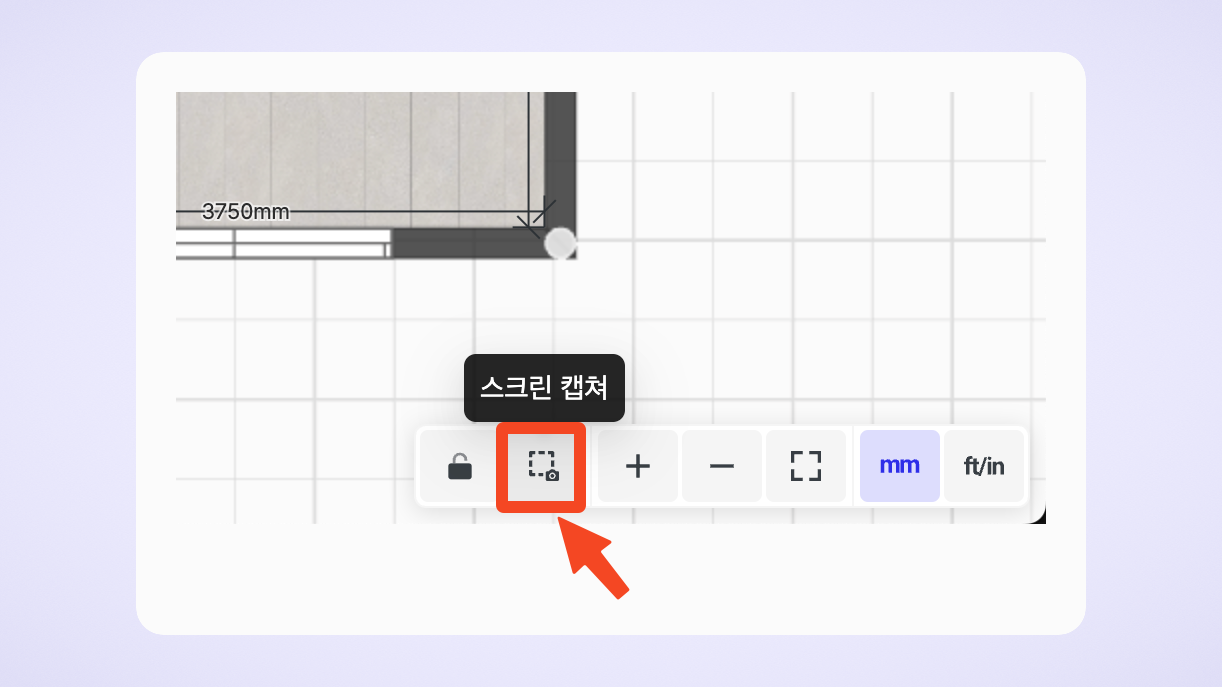

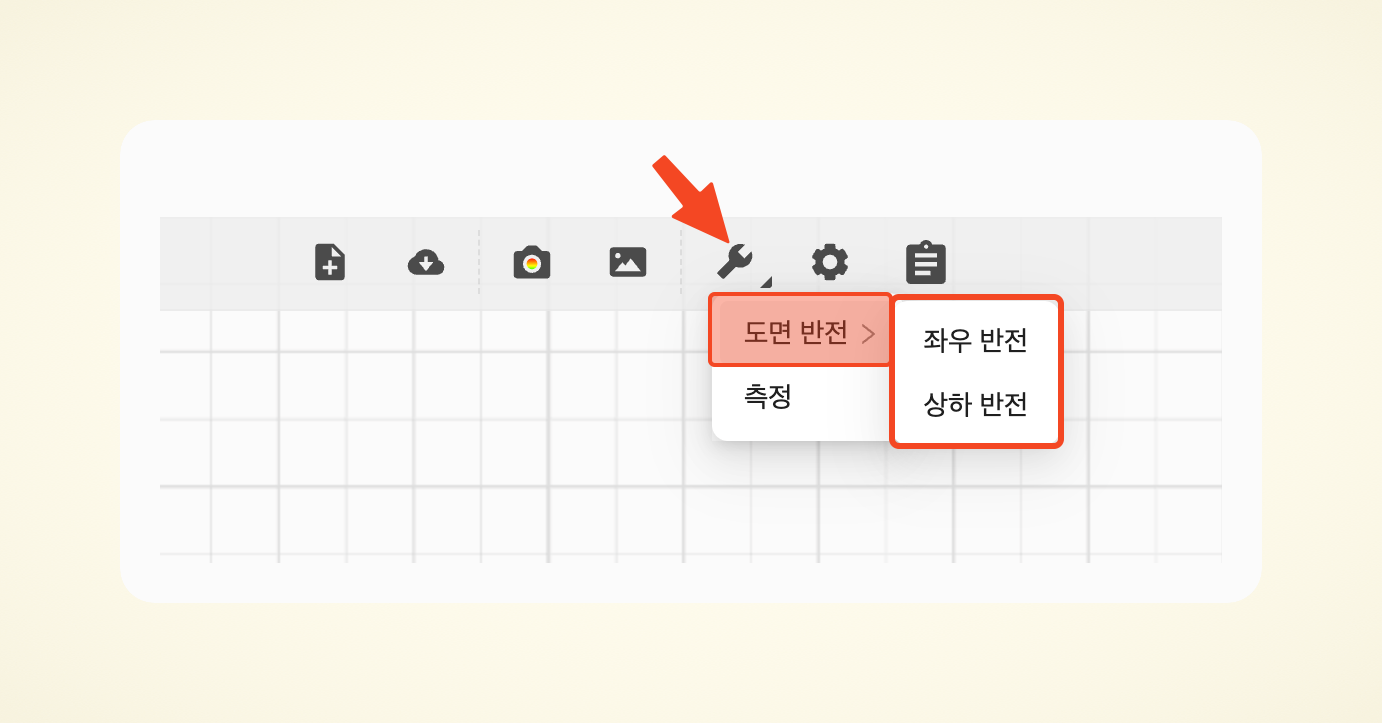

아키스케치에서는 우리 집 도면이 없거나 도면을 가지고 있지 않아도 괜찮아요. 직접 실측한 정보를 활용해 쉽게 우리 집을 3D로 그릴 수 있습니다. 빈 프로젝트에 들어가면, 좌측에 도면 그리기 탭이 보이는데, 여기서 도면을 간편하게 그릴 수 있어요.

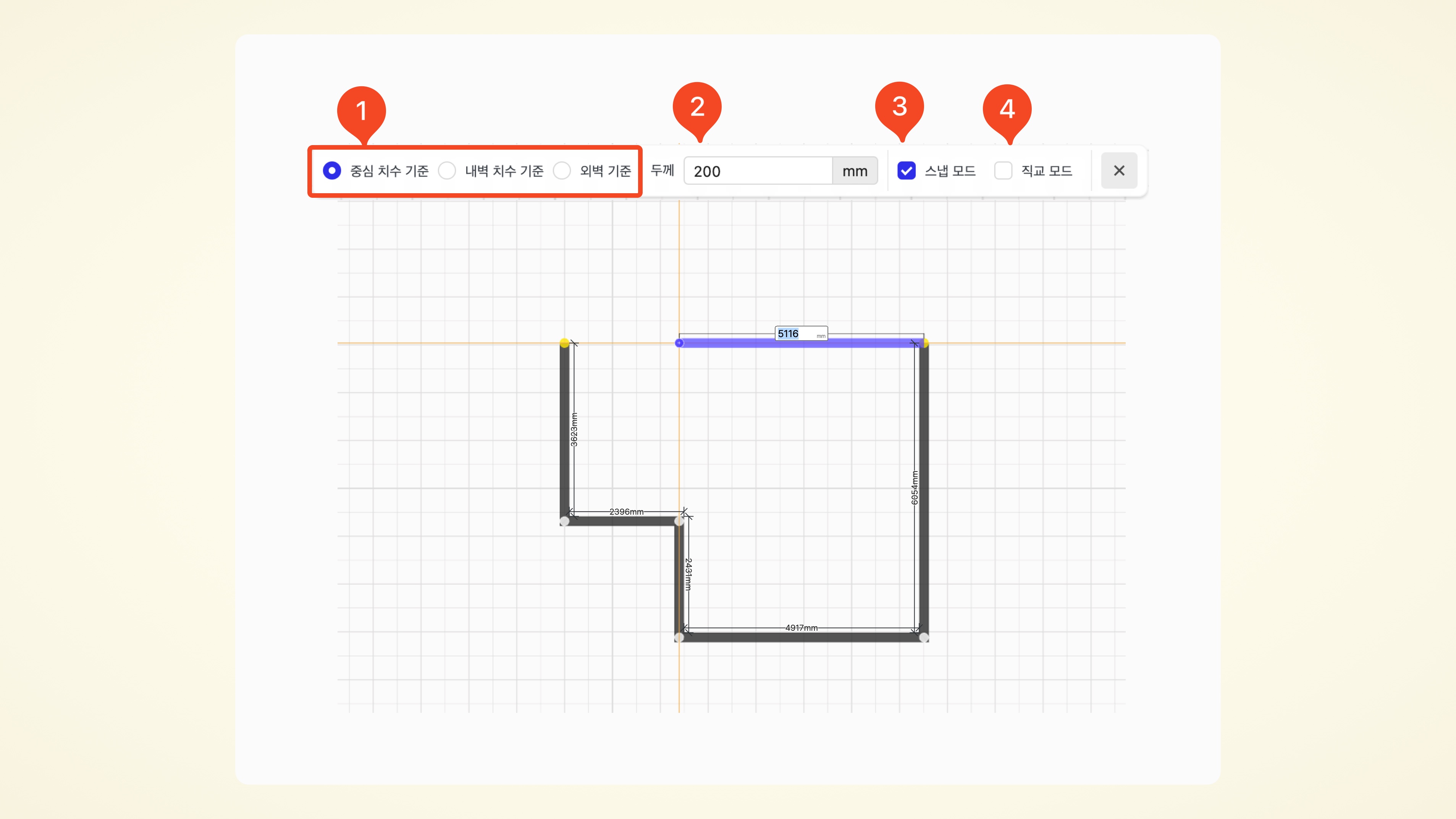

벽 그리기(단축키:L)를 시작하면 상단에 뜨는 설정창이 보여요.

❶ 벽 기준 선택: 벽을 그릴 때, 중심, 내벽, 외벽 기준으로 선택할 수 있습니다.

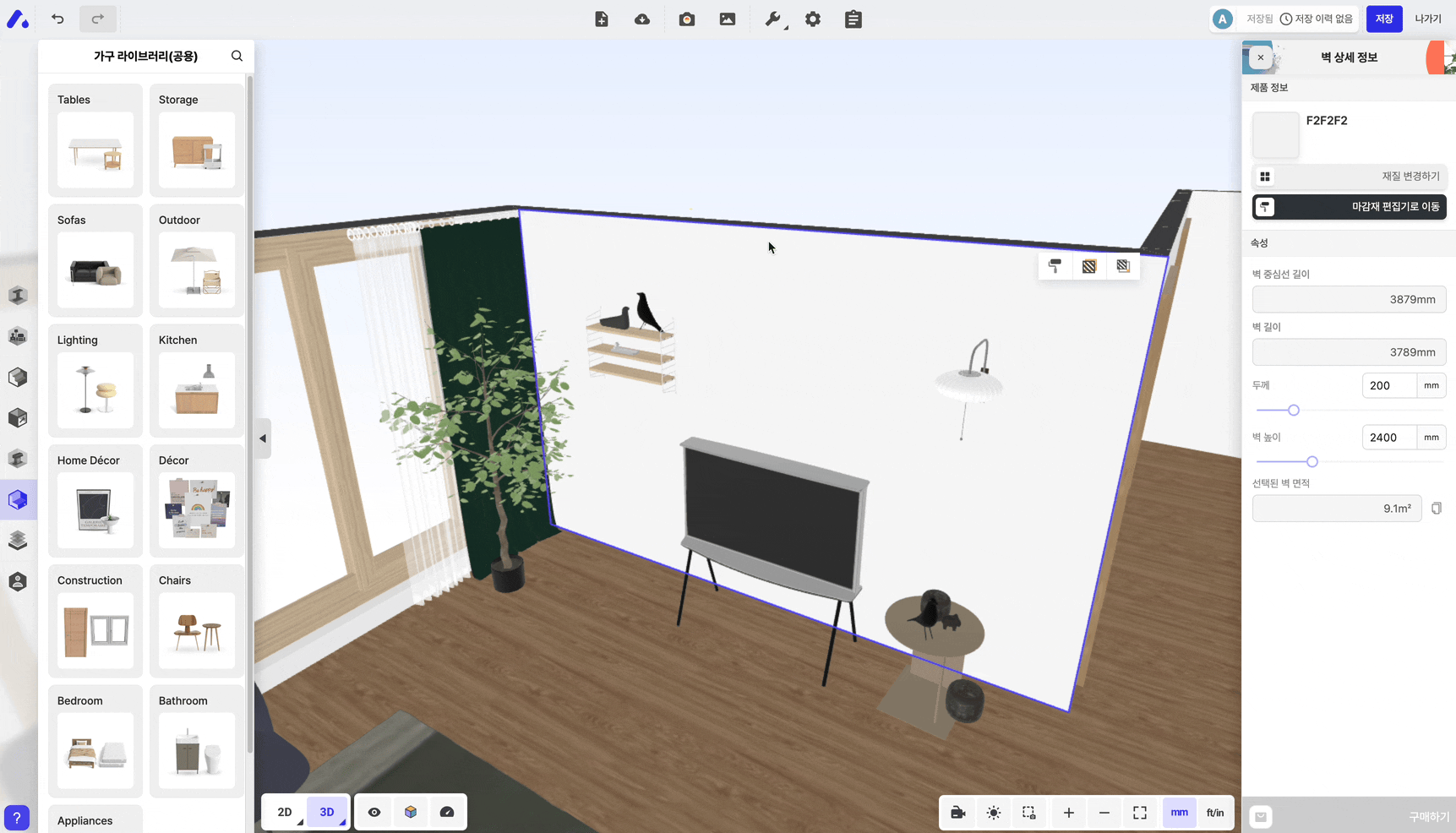

❷ 벽 두께 설정: 벽의 두께를 설정할 수 있습니다. 기본값은 200으로 설정되어 있습니다.

❸ 스냅 모드: 스냅 모드를 켜면 노란색 가이드 라인이 활성화되어 벽을 그리기 쉽게 도와줍니다. 스냅 모드를 끄고 자유롭게 그릴 수도 있습니다.

❹ 직교 모드: 직교 모드를 켜면 벽을 90도 각도로만 그릴 수 있습니다.

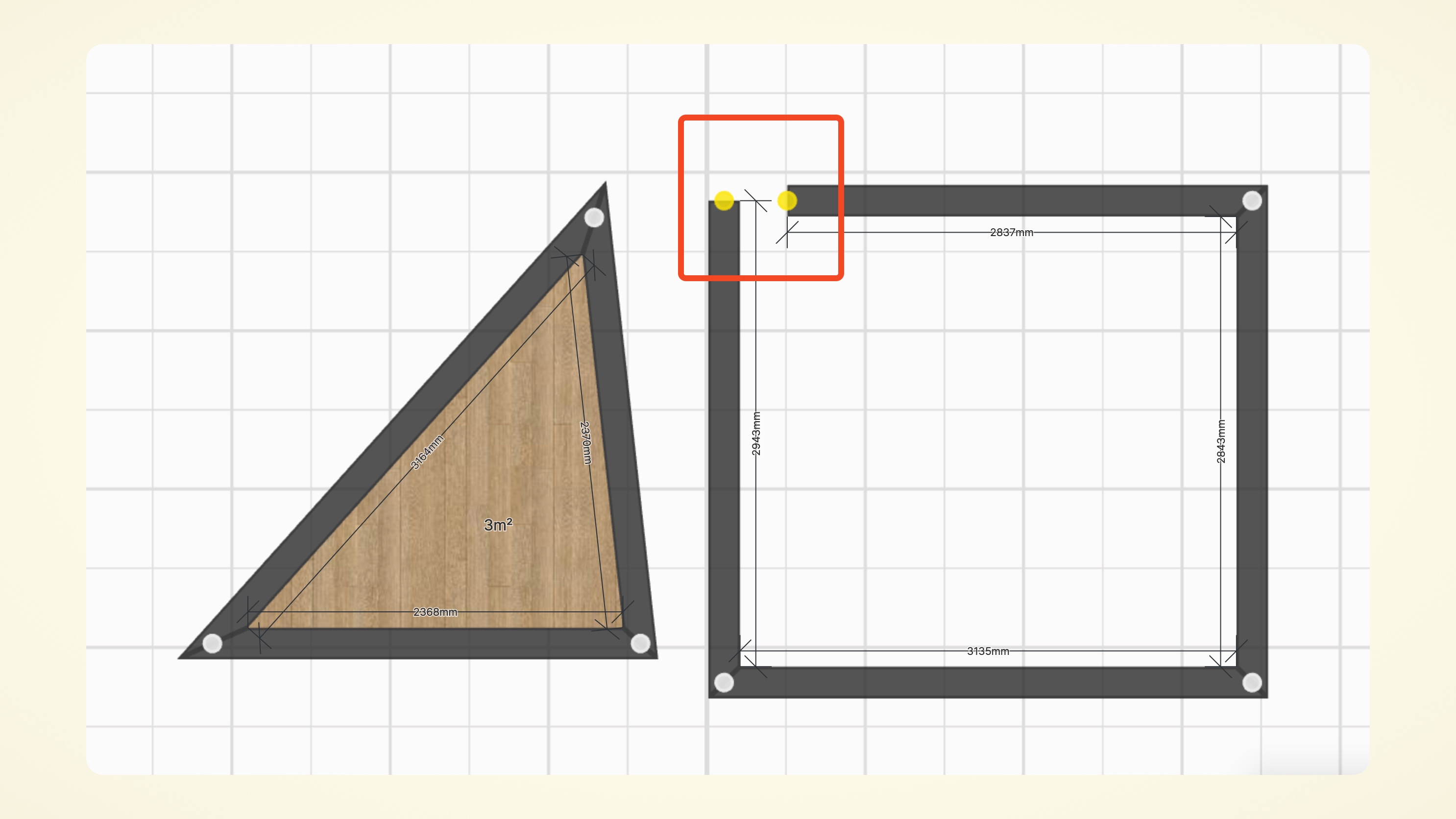

벽을 그릴 때, 점의 끝과 끝이 만나야만 바닥면이 자동으로 생성됩니다. 만약 벽 끝이 연결되지 않으면, 연결되지 않은 점이 노란색으로 표시됩니다.

방 그리기를 활용하면 도면을 보다 쉽고 빠르게 그릴 수 있습니다. 도면을 처음부터 그려야 한다면 방 그리기 기능을 적극 활용하시는 것을 추천드려요.

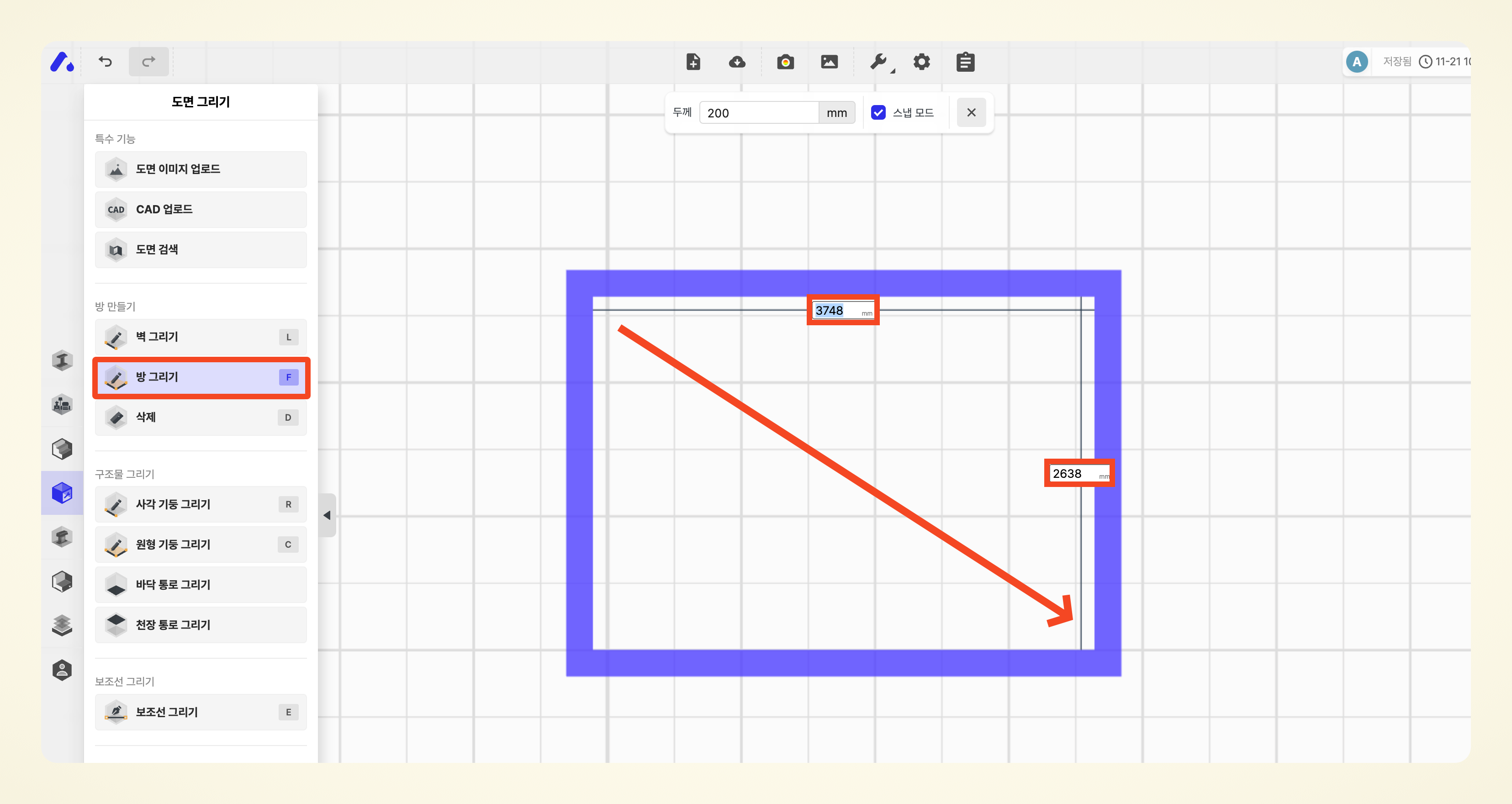

방 그리기(단축키: F) 도구를 선택합니다.
그리드 화면에서 시작점을 마우스로 클릭합니다.
원하는 크기의 방을 만들기 위해 끝나는 지점을 클릭합니다. 이때, 그리드에 따라 크기가 자동으로 결정됩니다.
정확한 치수를 입력하려면, 끝나는 지점을 클릭하기 전에 치수 숫자가 활성화된 상태에서 키보드로 가로 길이를 입력한 후 Enter 또는 Tab 키를 눌러 세로 길이를 입력하고, 다시 Enter를 눌러 방을 완성합니다.
Esc 를 눌러 모드를 종료합니다.

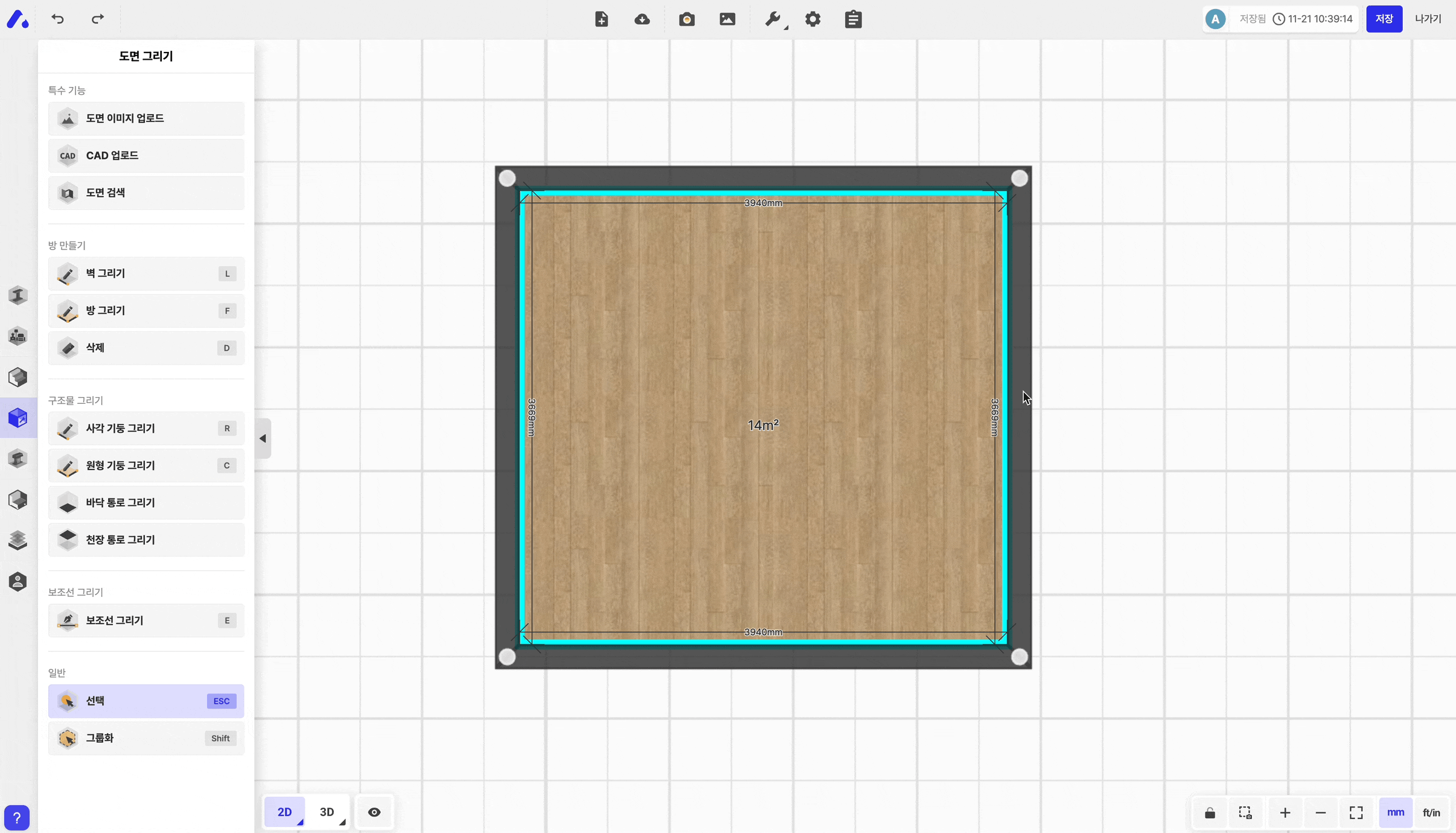

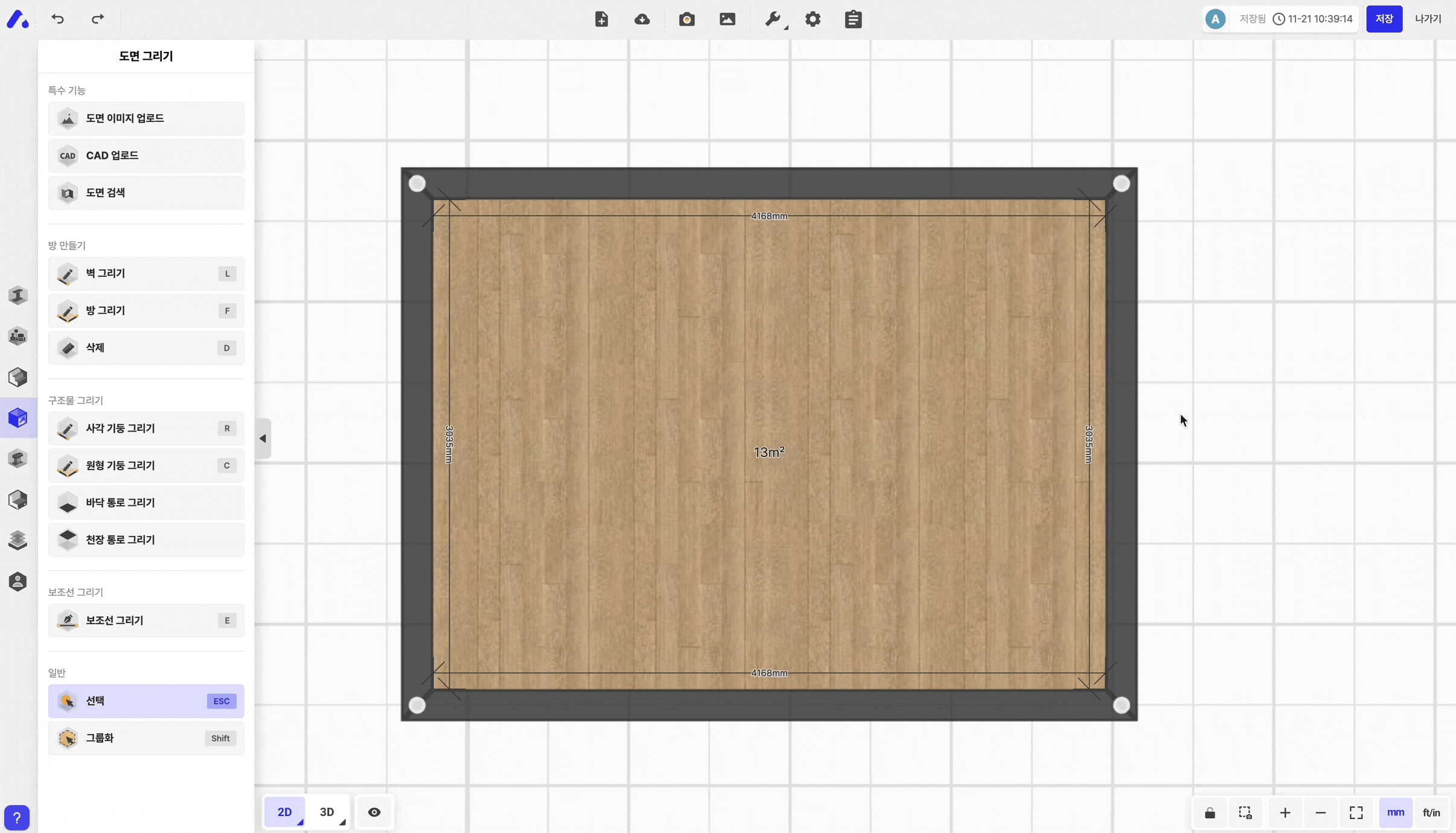

마우스 커서로 벽을 잡고 드래그하면 쉽게 사이즈를 조절할 수 있습니다. 벽을 클릭한 후 마우스를 드래그하여 원하는 크기로 벽을 확장하거나 축소할 수 있습니다.

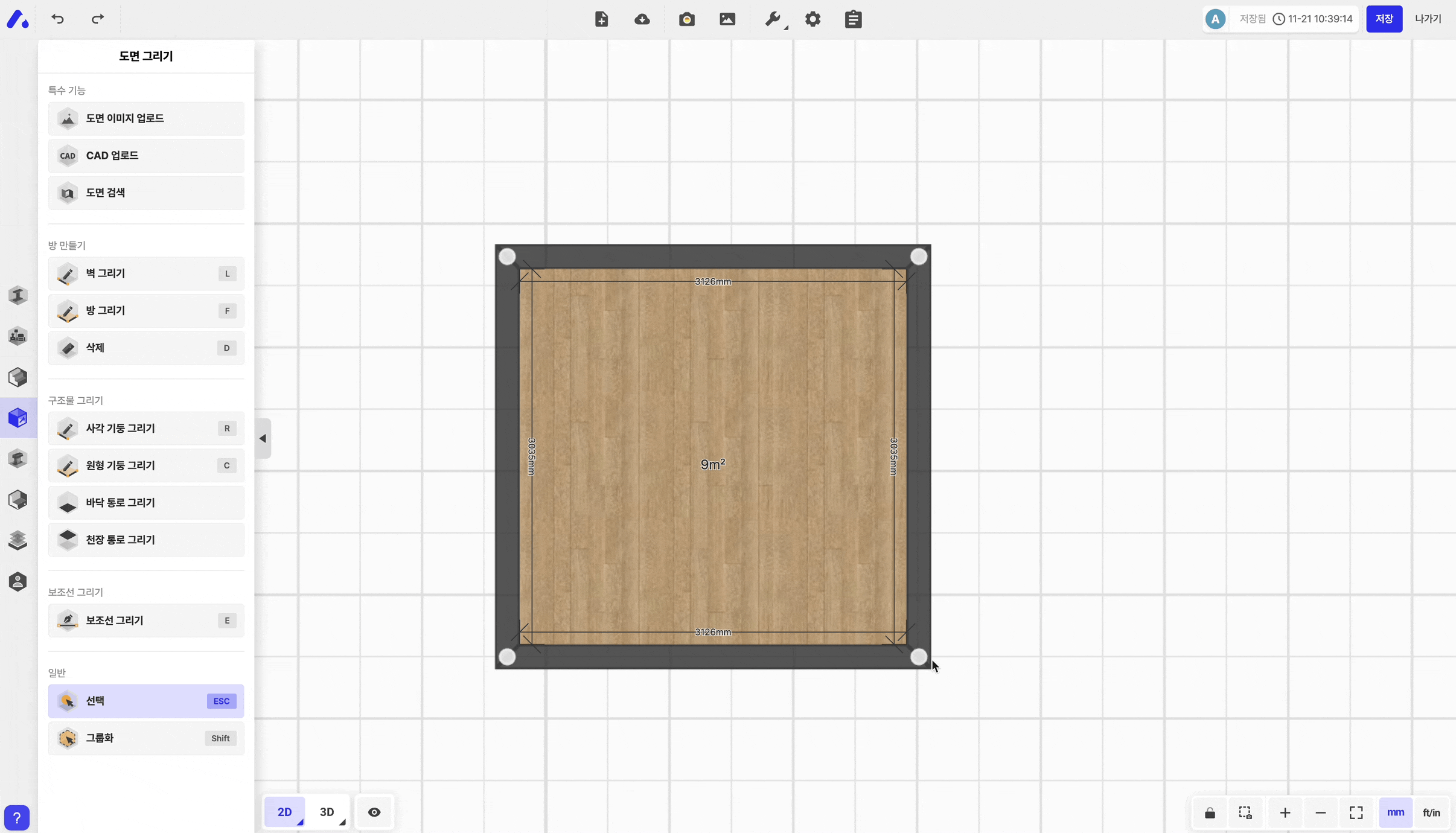

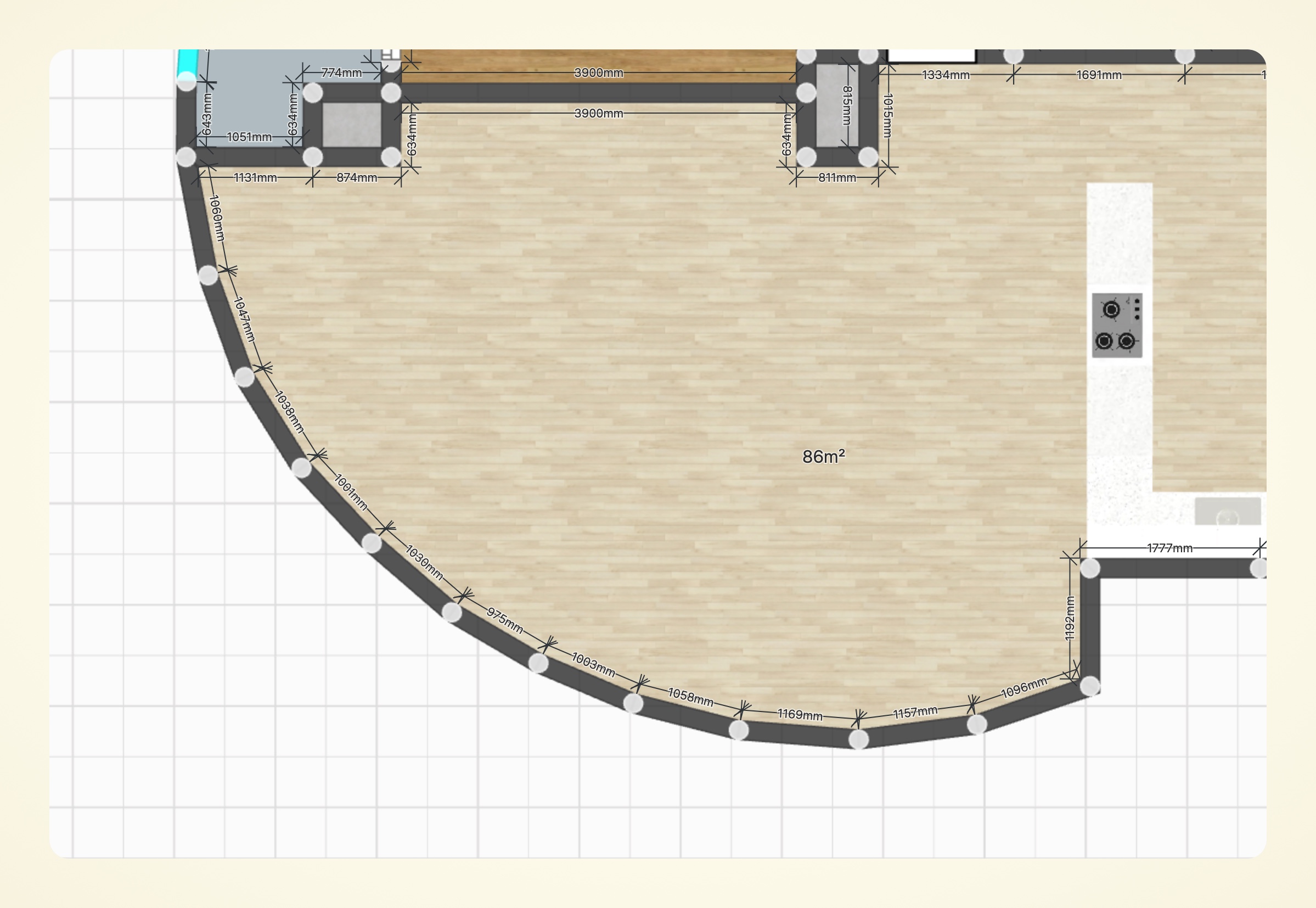

벽뿐만 아니라, 꼭짓점을 잡고 움직여서 사각형이 아닌 다양한 형태의 방을 만들 수 있습니다. 원하는 꼭짓점을 클릭하여 드래그하면, 자유로운 형태로 방의 크기와 모양을 조정할 수 있습니다.

직접 원하는 숫자를 입력하여 벽 길이를 조절할 수 있습니다. 길이를 변경하려는 벽과 직교하는 벽을 클릭하면, 길이를 변경할 벽의 숫자 입력란이 활성화되어 원하는 값을 입력하고 Enter를 눌러 길이를 조정할 수 있습니다.

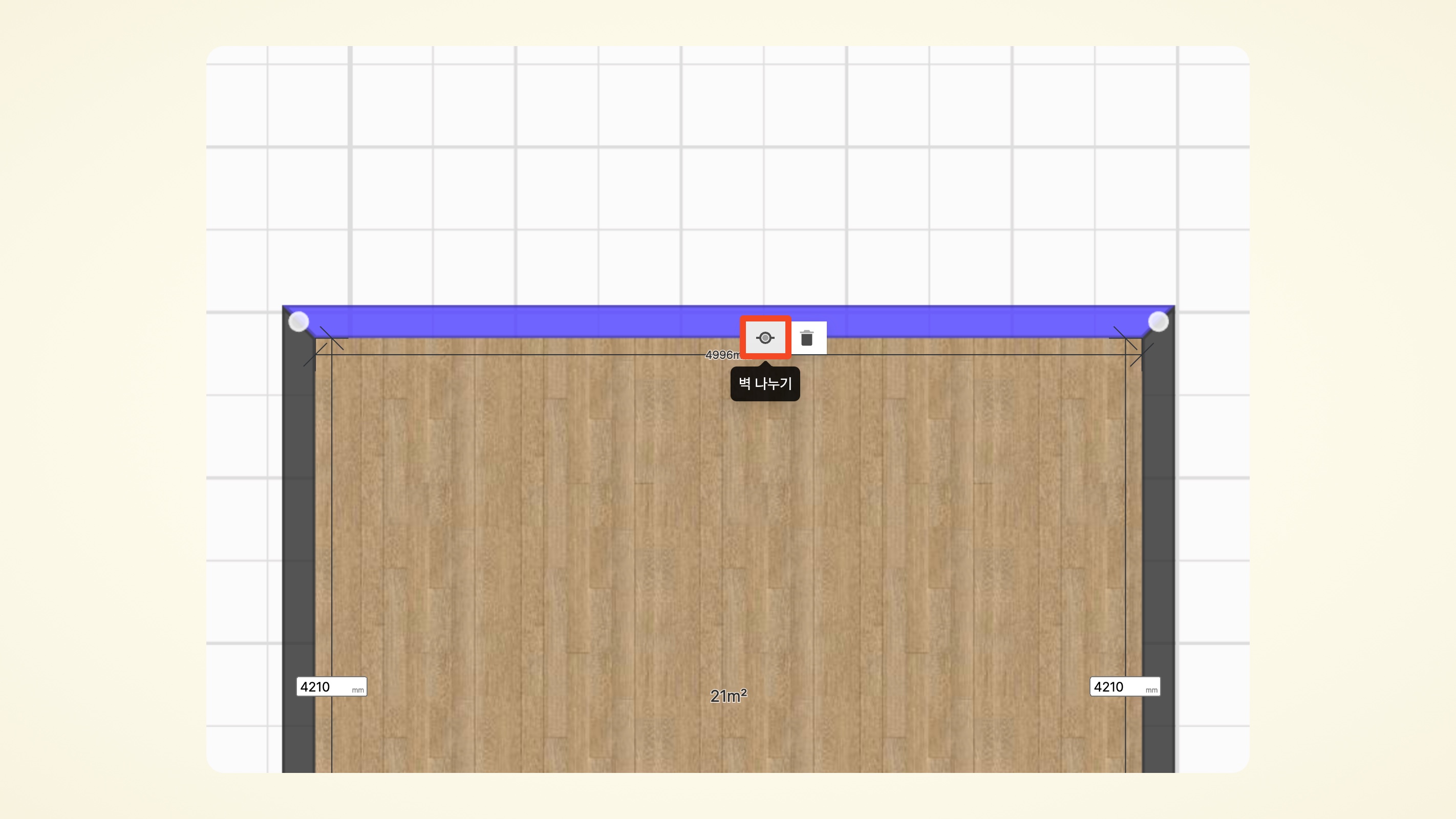

벽 나누기 기능을 사용하면 벽을 더 다양한 방식으로 편집하고 창의적인 공간 설계가 가능합니다. 벽을 클릭하면 벽 나누기 도구가 나타나요.

1) 마감재를 세로로 분리하여 개별적으로 관리할 수 있어요.

2) 벽을 끊어 원하지 않는 벽 부분을 쉽게 삭제할 수 있어요.
