에디터 모드 알아보기

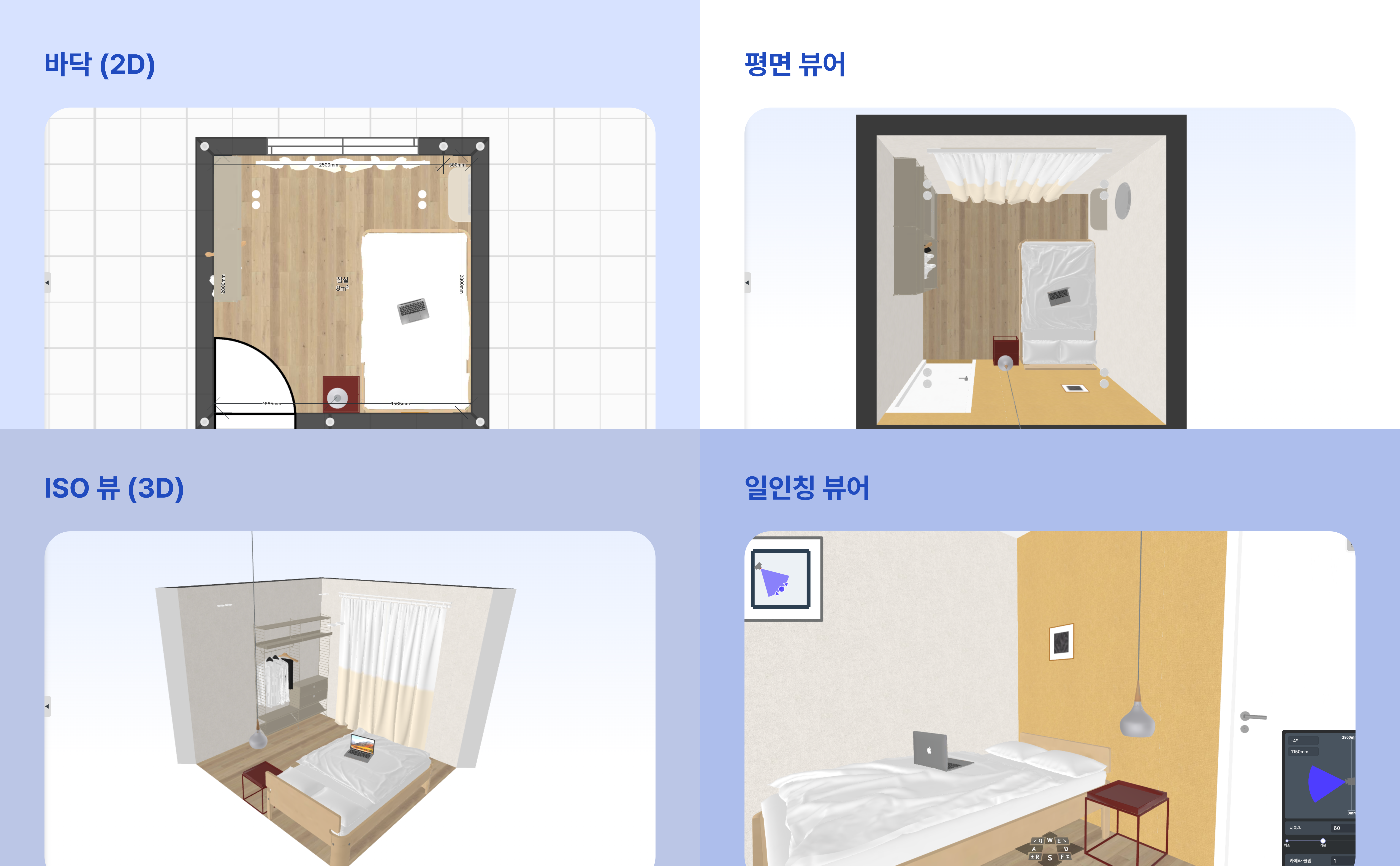

에디터에서는 4가지의 뷰어 모드를 제공합니다. 바닥(2D)와 ISO 뷰(3D)를 가장 많이 사용하게 될테니 단축키도 꼭 기억해주세요!

: 도면을 2D 평면에서 볼 수 있는 모드입니다. 이 모드에서는 가구를 배치, 복사, 이동하거나 레이아웃을 설정할 때 유용해요. 또한, 치수 정보도 함께 표시되기 때문에 가구끼리 또는 벽과 가구 간의 거리까지 한눈에 확인할 수 있어, 레이아웃을 잡을 때 큰 도움이 됩니다.

: 전체 공간을 위에서 아래로 내려다보는 시점으로 볼 수 있는 모드입니다. 이 모드에서는 공간을 입체감 있게 확인할 수 있어 가구의 배치와 구조를 좀 더 명확하게 파악할 수 있어요.

: 3D 모드에서 아이소메트릭 뷰를 활용해 제품을 입체적으로 볼 수 있는 모드입니다. 제품의 전면, 측면, 상단을 동시에 확인하면서 가구 배치나 디자인을 세밀하게 조정할 수 있어요. 특히, 위아래로 제품을 이동하거나 벽면에 마감재를 배치할 때 이 모드를 자주 사용해요.

: 1인칭 시점에서 공간을 탐색할 수 있는 모드입니다. 마치 사람이 그 공간에 실제로 있는 것처럼, 실내 디자인을 체험하면서 세부 사항을 직접 확인할 수 있어요. 다만, 일인칭 뷰어 모드에서는 제품을 배치하거나 편집하는 작업은 불가능하고, 오직 뷰어 기능만 제공됩니다.

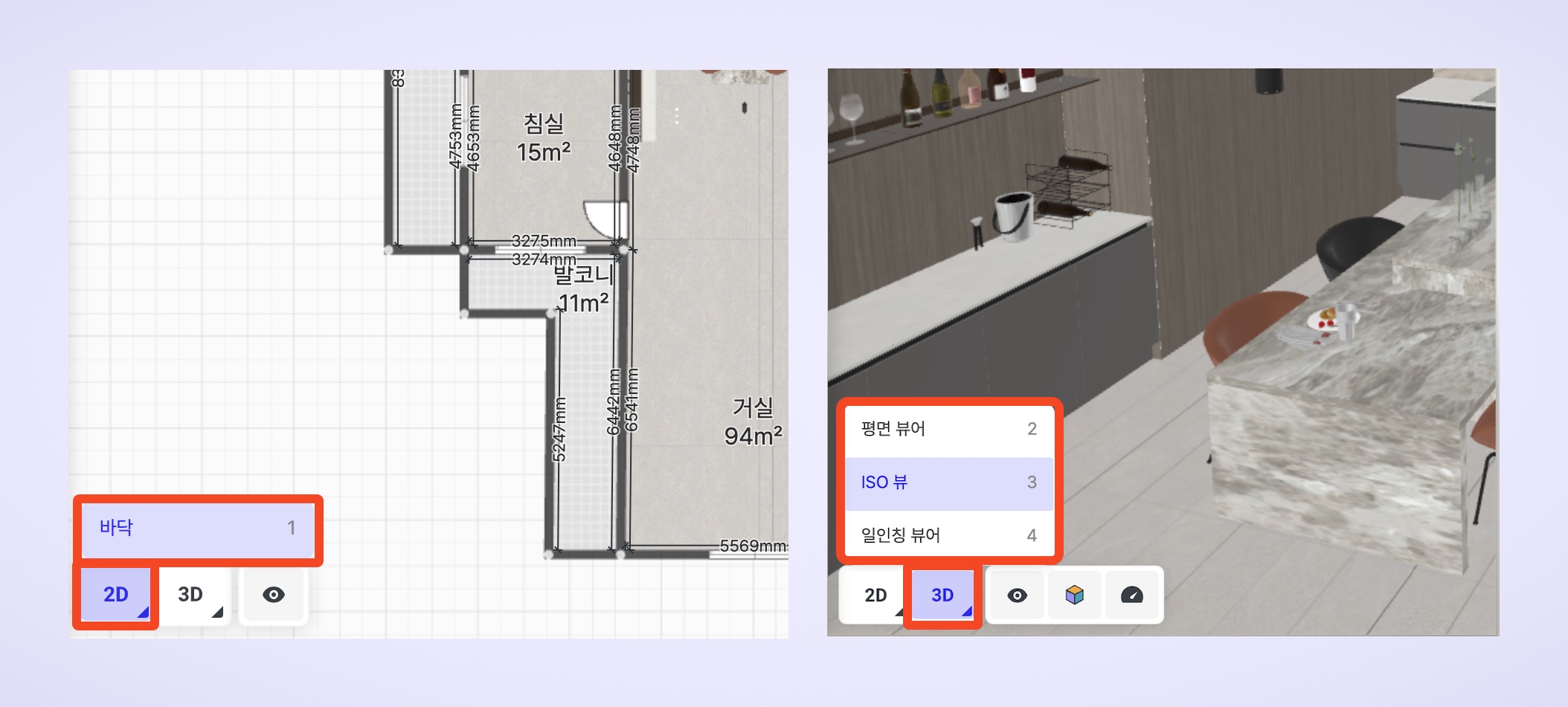

단축키

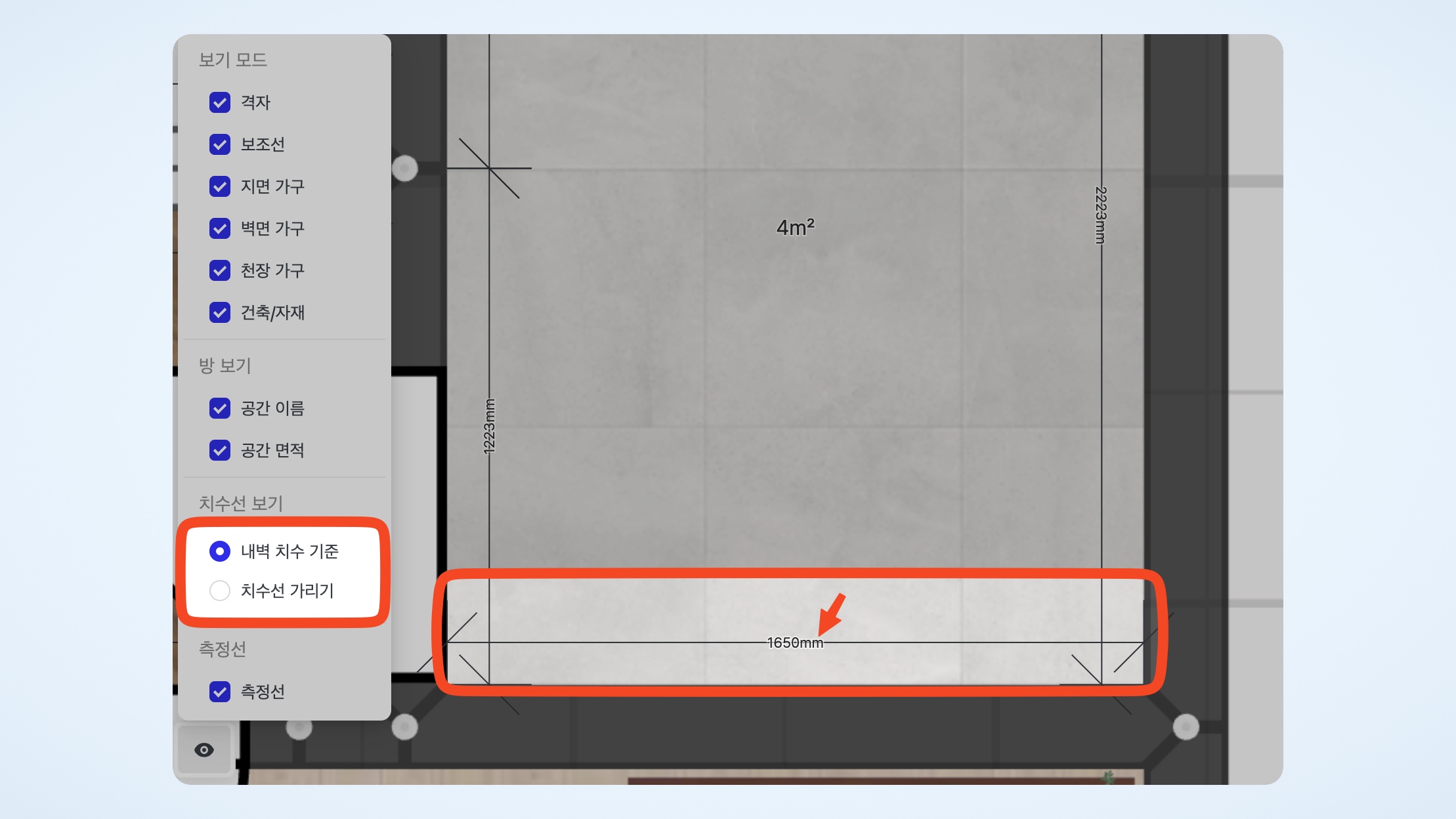

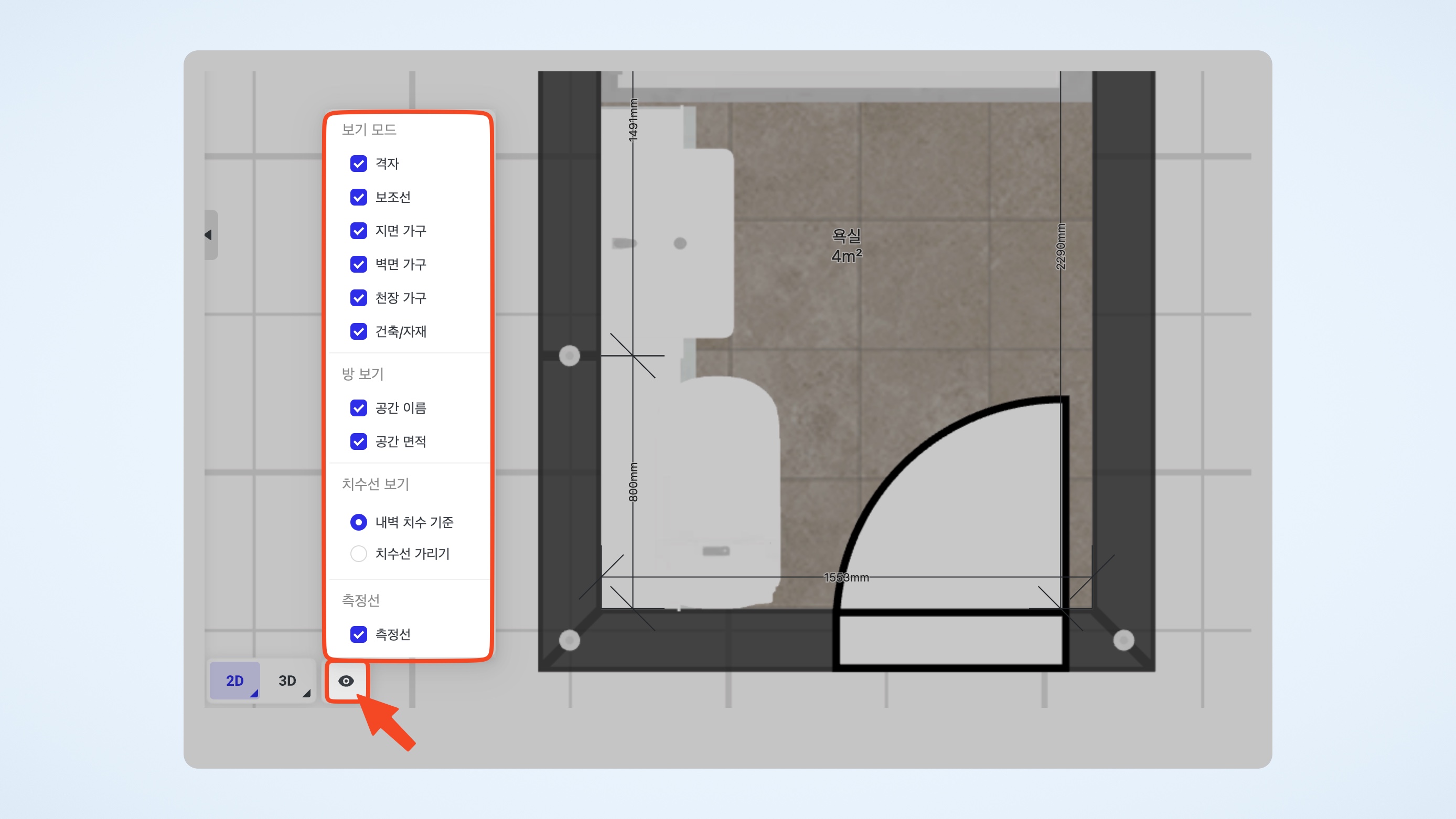

에디터 하단의 눈 아이콘 모양에 있는 보기 모드에도 다양한 버튼이 있어요. 기능들을 끄고 켤 수 있으며 적절히 활용하면 작업에 큰 도움이 된답니다. 하나씩 알아볼까요?

• 격자: 배경에 표시되는 격자 무늬를 켜거나 끌 수 있어요.

• 보조선: 도면 그리기 중에 추가한 보조선을 표시하거나 숨길 수 있어요.

• 지면 가구: 위치 속성이 지면에 배치된 가구를 일괄적으로 끄고 켤 수 있어요.

• 벽면 가구: 위치 속성이 벽면에 배치된 가구를 일괄적으로 끄고 켤 수 있어요.

• 천장 가구: 위치 속성이 천장에 배치된 가구를 일괄적으로 끄고 켤 수 있어요.

• 건축/자재: 건축/자재 편집기로 만든 구조물들을 쉽게 끄고 켤 수 있어요.

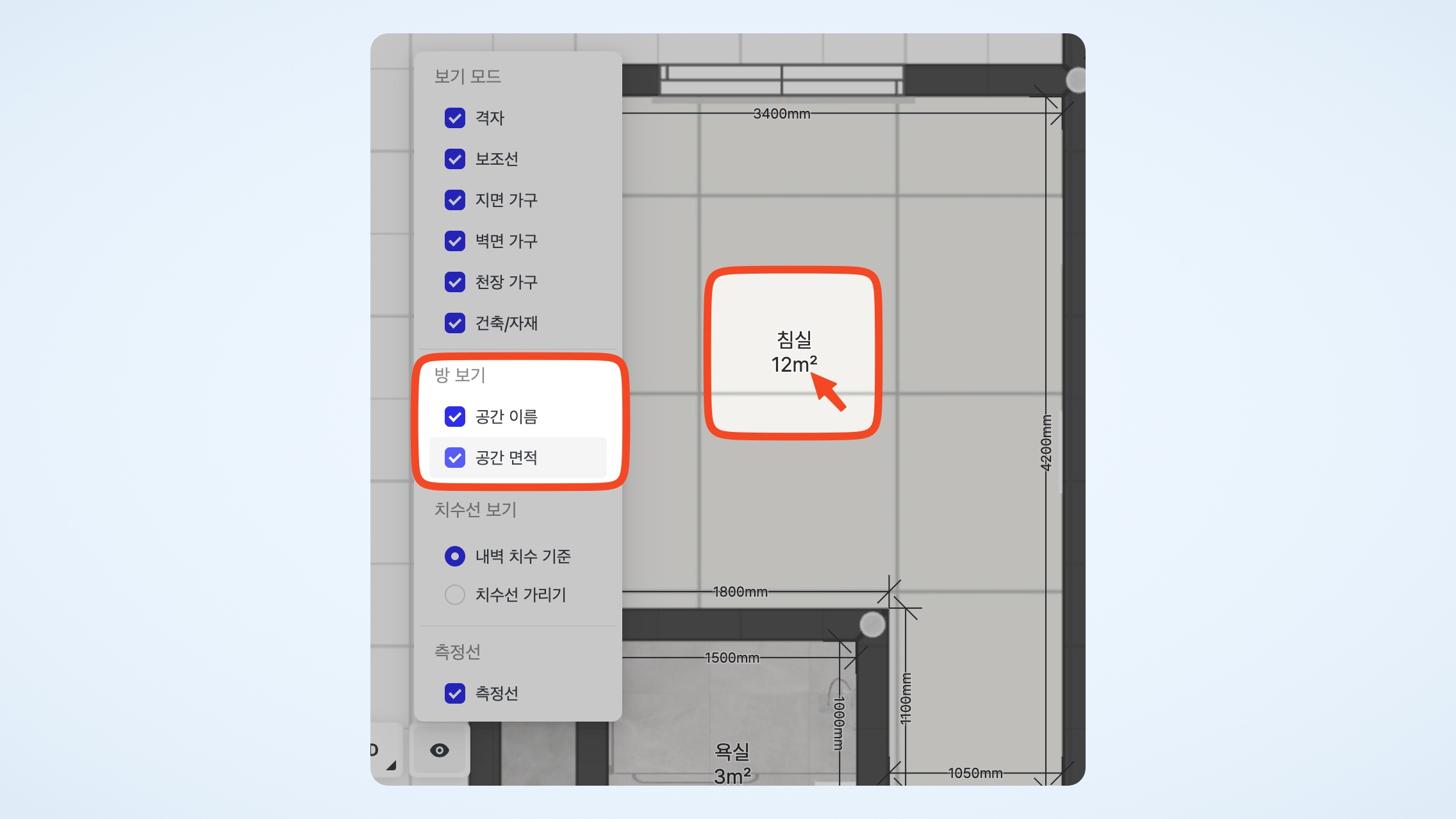

• 공간 이름: 방의 타입이나 직접 설정한 이름이 표시됩니다.

• 공간 면적: 2D 도면 상에 면적이 자동으로 계산되어 표시됩니다.

• 내벽 치수 기준: 기본값으로 내벽 치수가 표시됩니다. 벽과 벽 사이의 정확한 치수를 확인할 수 있어요.

• 치수선 가리기: 치수선이 필요 없다면, 치수선 가리기를 선택해서 숨길 수 있습니다. 깔끔한 도면을 만들 때 유용합니다.

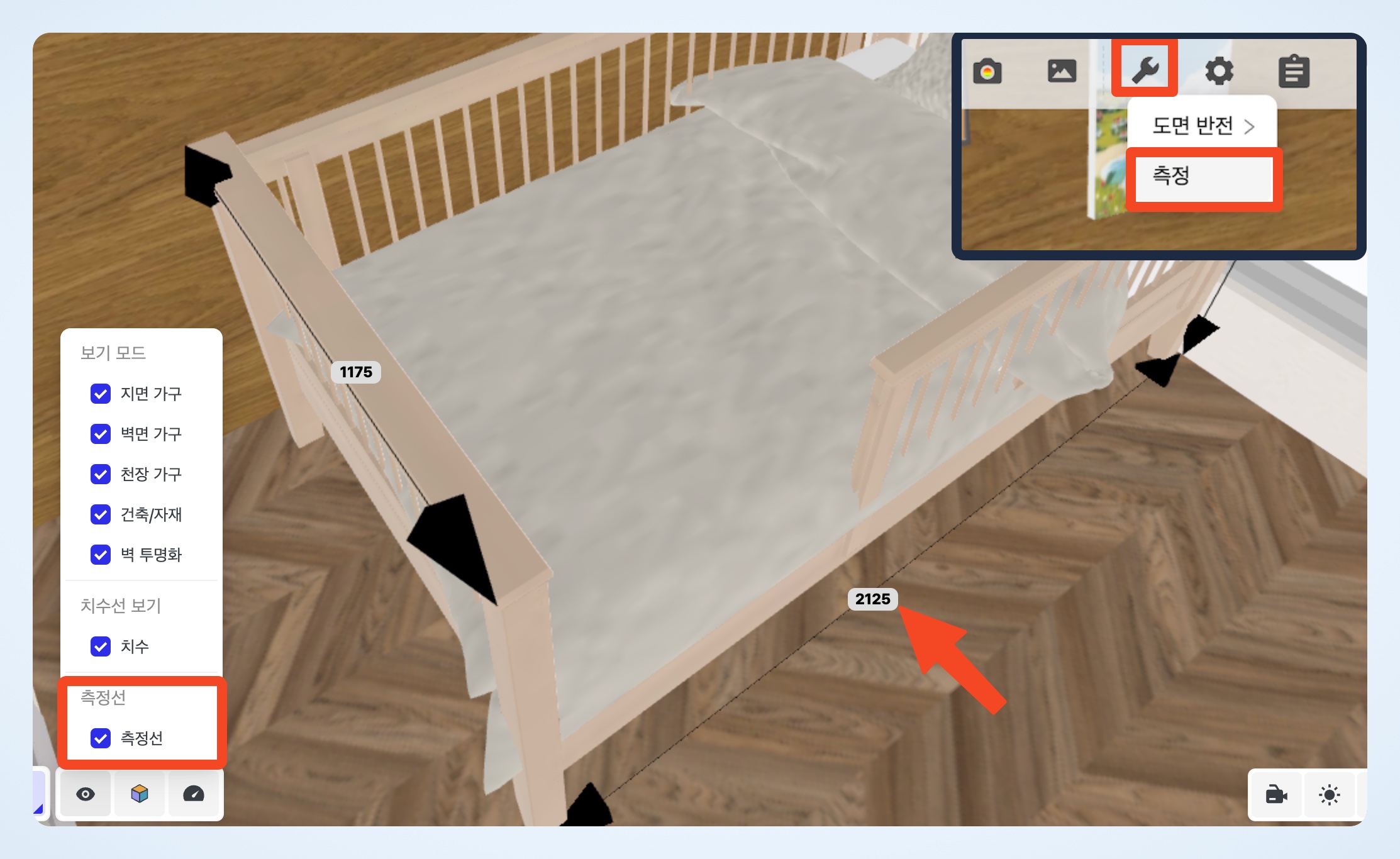

• 에디터 상단에 있는 공구 모양 아이콘에서 측정 기능을 사용하여 추가한 측정선을 표시하거나 숨길 수 있어요.

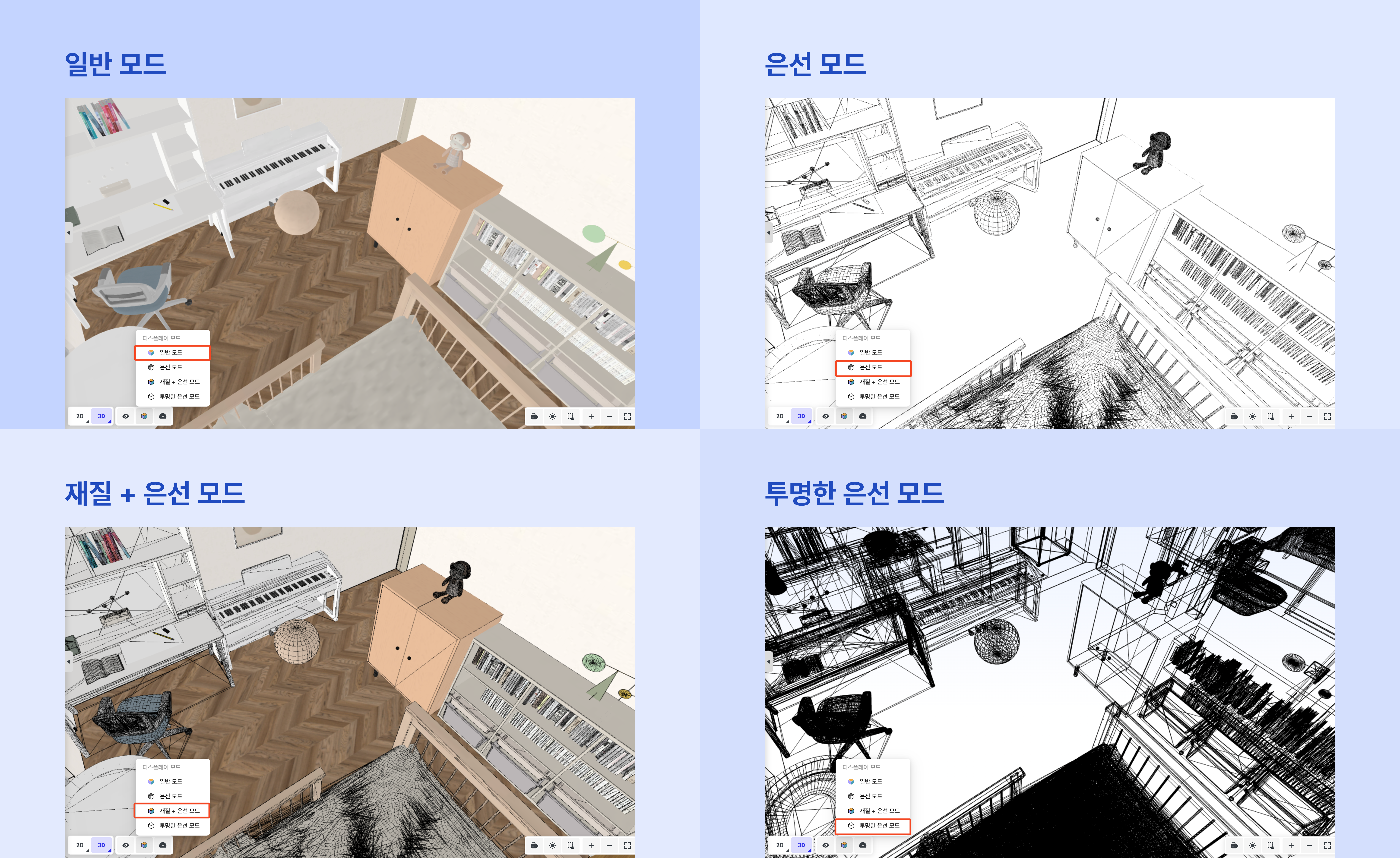

아키스케치에서는 4가지 디스플레이 모드를 제공하고 있습니다. 이 모드를 활용하면 제품의 정확한 외곽선을 쉽게 확인할 수 있어, 보다 세밀한 작업을 할 때 유용합니다.

각 모드는 다음과 같습니다.

• 일반 모드: 기본적으로 제품을 색상과 질감에 맞게 표시합니다. 일반적인 작업 환경에서 사용합니다.

• 은선 모드: 제품의 외곽선만 보이게 하는 모드로, 제품의 형태를 정확하게 파악할 수 있어 배치나 정렬 작업 시 유용합니다.

• 재질 + 은선 모드: 제품의 세부 정보를 강조하여 보여주는 모드입니다. 텍스처나 디테일이 필요한 부분을 살펴볼 때 사용합니다.

• 투명한 은선 모드: 3D 뷰에서 제품의 깊이나 입체감을 더 잘 확인할 수 있습니다.

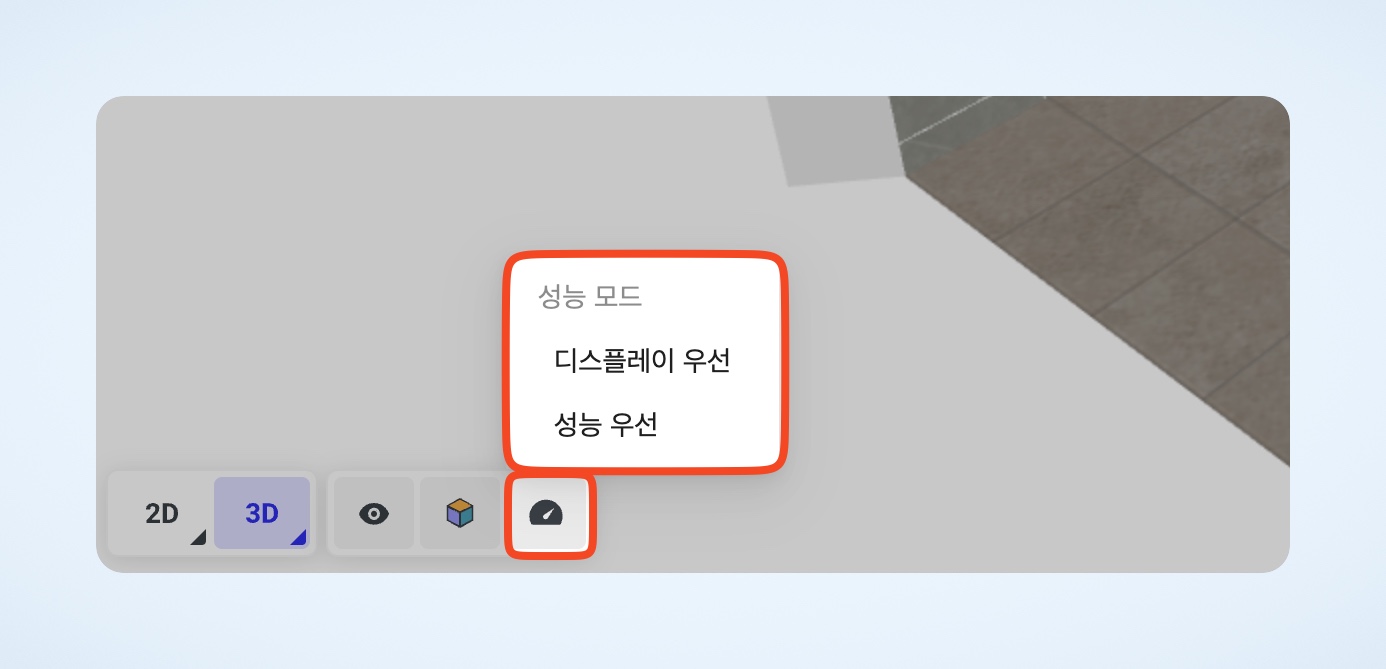

[디스플레이 우선]과 [성능 우선]은 아키스케치 에디터에서 화면을 최적화하는 두 가지 모드입니다. 각각의 모드는 사용자의 작업 환경을 다르게 설정하여, 화면의 표시 방식이나 성능을 우선시하는 방식으로 작동합니다.

• 디스플레이 우선: 화면에 표시되는 요소들이 선명하고 상세하게 보입니다. 시각적 품질을 중요하게 생각할 때 유용하지만, 복잡한 모델에서 다소 느릴 수 있습니다.

• 성능 우선: 화면 표시를 단순화하여 빠른 응답 속도를 제공합니다. 복잡한 작업을 할 때 성능이 더 원활하지만, 시각적 품질은 약간 떨어질 수 있습니다.

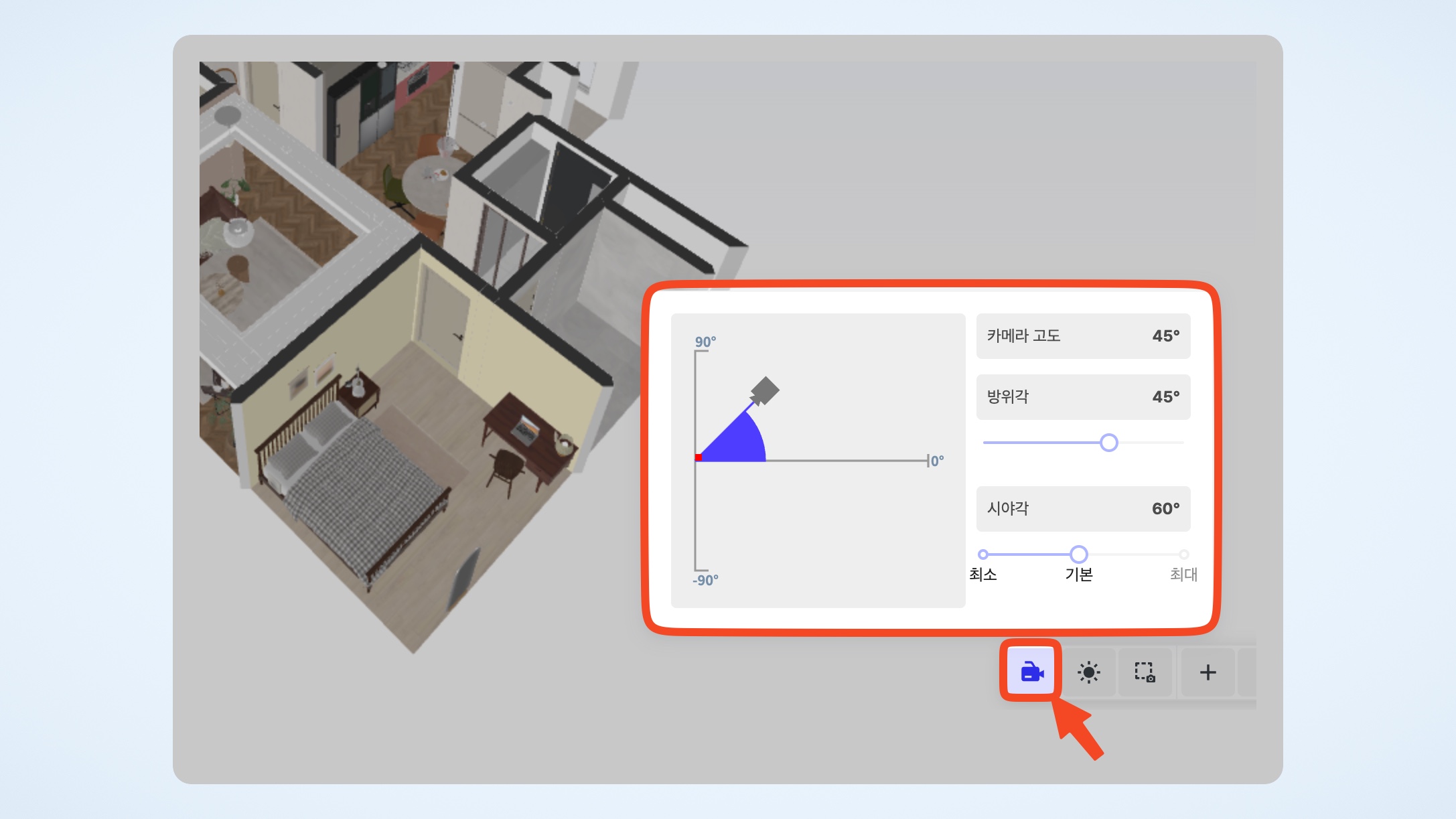

에디터 우측 하단의 카메라 모양 아이콘을 클릭하면 에디터 3D 모드에서의 카메라 위치, 방위각, 시야각을 설정할 수 있습니다.

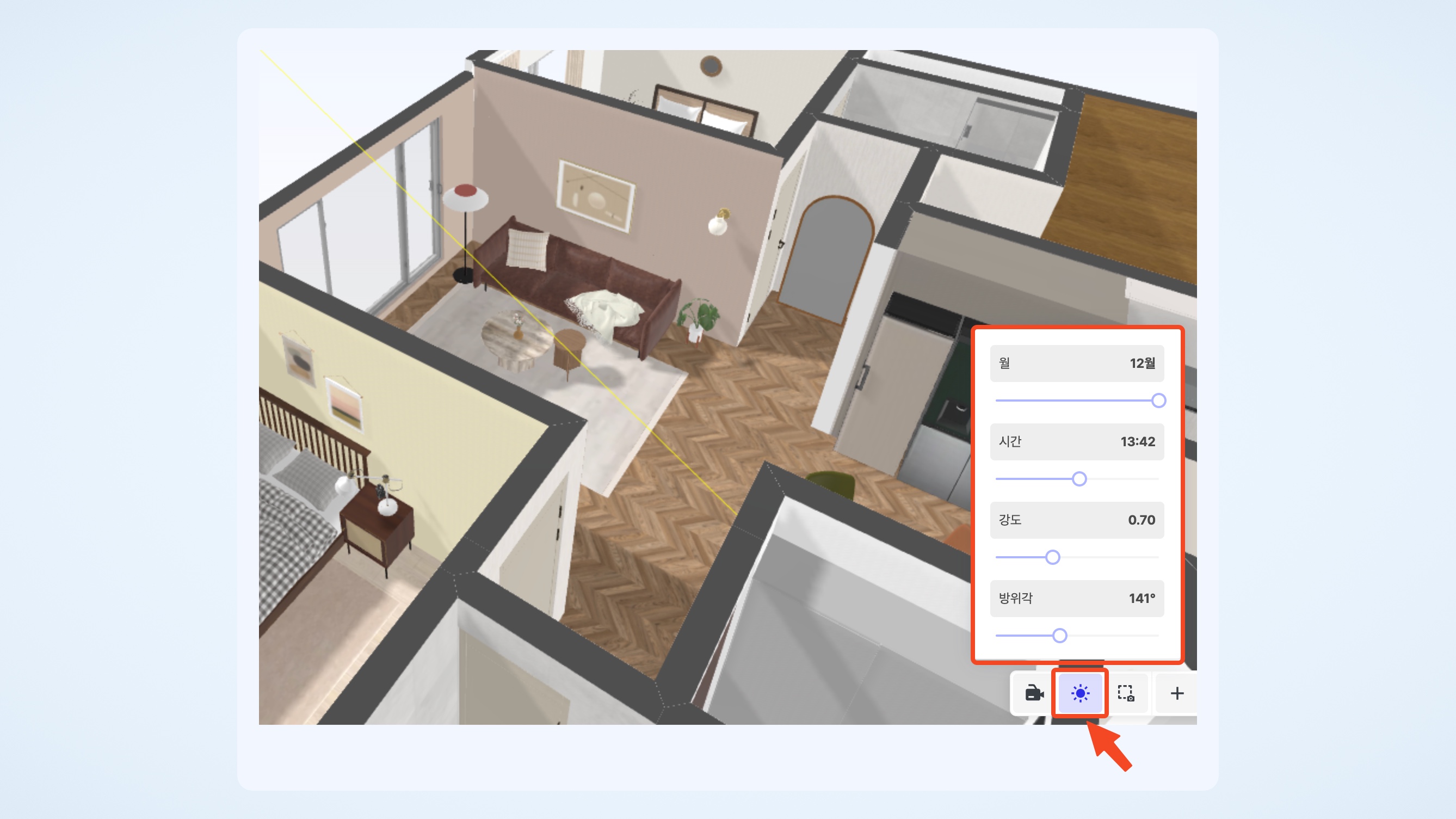

햇빛은 에디터의 우측 하단에 있는 햇빛 모양 아이콘을 클릭하면 적용됩니다. 이 아이콘을 클릭하면, 실제로 햇빛이 들어오는 것 같은 효과가 연출되어 실감 나게 모델을 볼 수 있습니다.

• 햇빛 설정값은 렌더 스튜디오와도 연동되어, 적용한 설정값이 렌더링 시에도 반영됩니다.

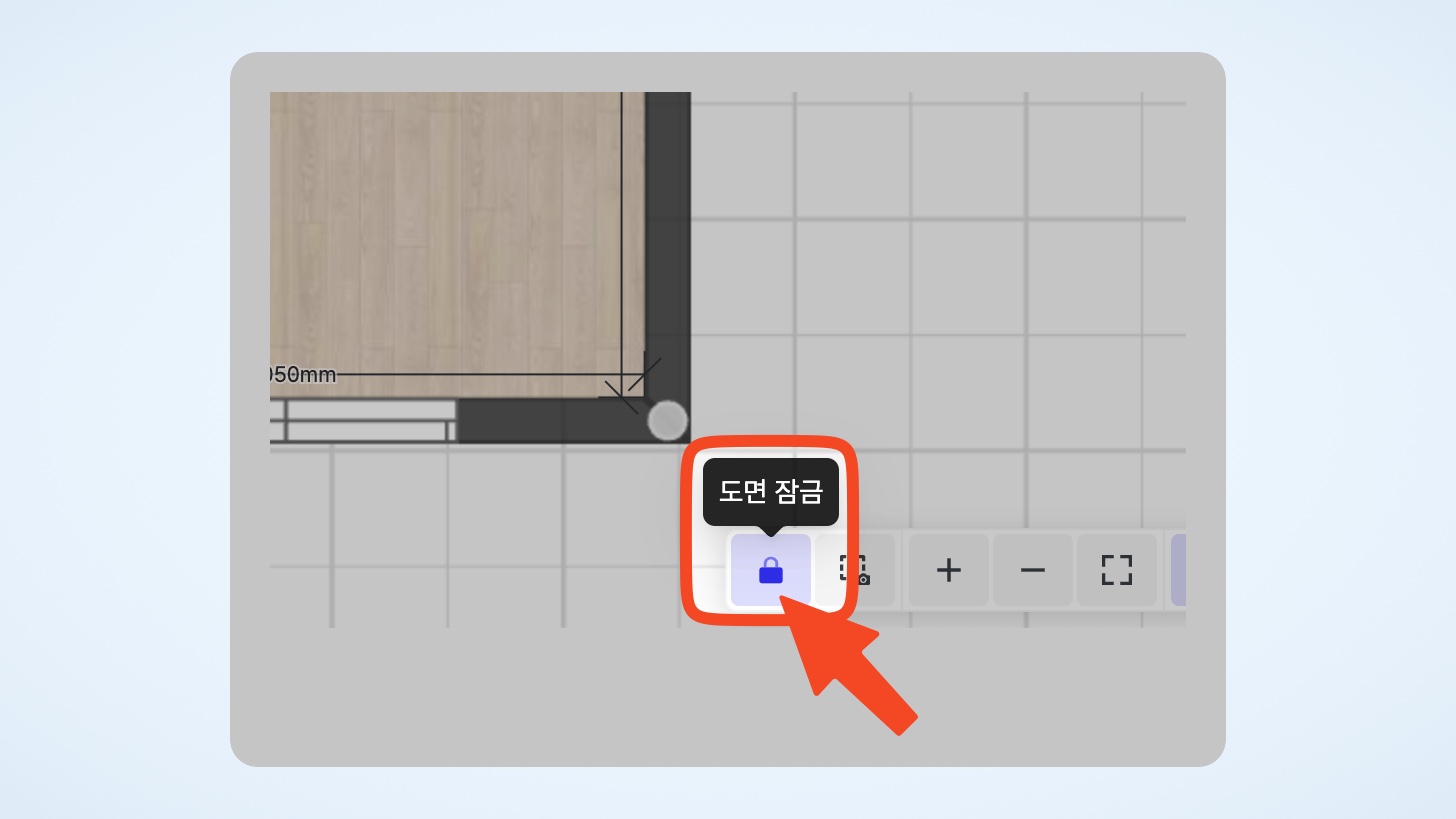

도면 그리기를 완료한 후, 가구나 마감재 등을 배치하면서 도면을 꾸밀 때, 도면의 벽이 움직이지 않도록 잠그는 기능입니다. 이 기능을 사용하면 실수로 벽을 변경하지 않고 안전하게 다른 요소들을 배치할 수 있습니다.

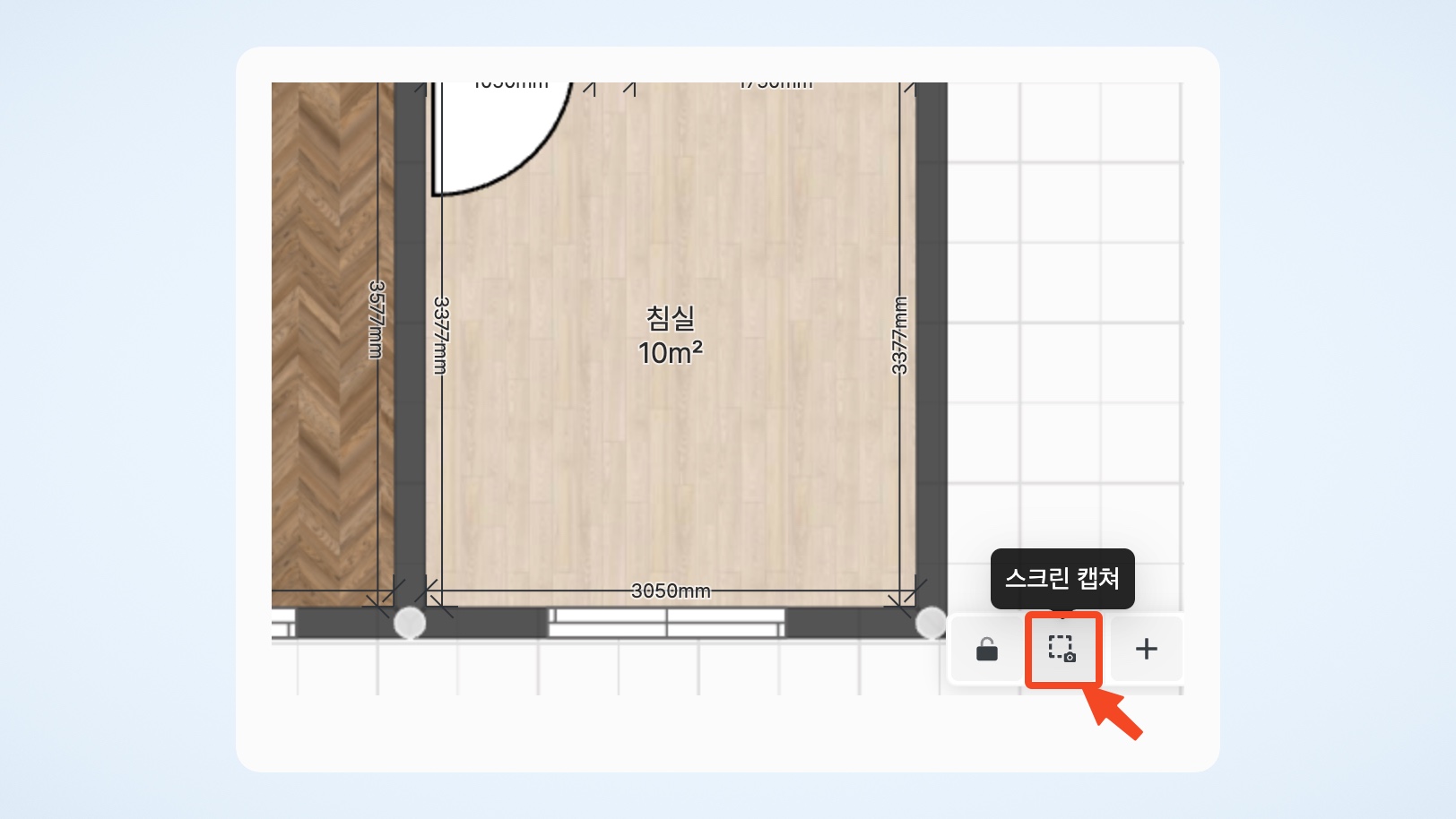

에디터 화면을 이미지 파일로 쉽게 다운로드 할 수 있는 기능입니다. 2D / 3D 모드에서 모두 사용 가능합니다.

2D 모드인 경우

• 도면 전체가 자동으로 범위 조정됩니다.

• 치수나 방 이름은 제외됩니다.

• 결과는 PNG 형식으로 다운로드됩니다.

3D 모드인 경우

• 현재 화면에 표시된 뷰 화면 그대로 캡처됩니다.

• PNG 형식으로 다운로드됩니다.

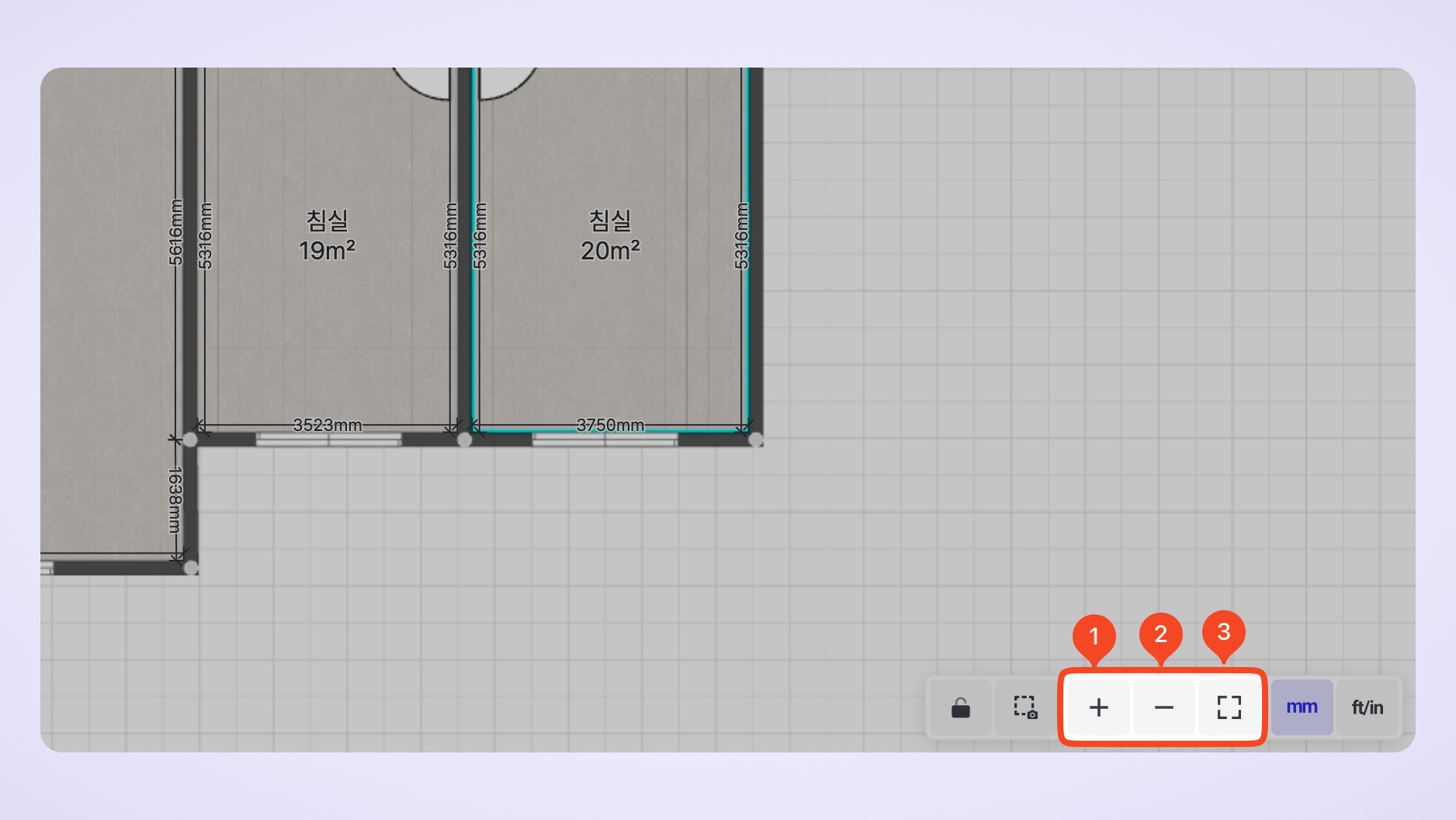

마우스 휠을 이용하지 않고 화면을 확대,축소하고 싶다면 이 기능을 사용해 주세요.

❶ 확대: 에디터 화면이 확대됩니다.

❷ 축소: 에디터 화면이 축소됩니다.

❸ 화면 맞추기: 도면이 화면에 맞게 자동으로 조정됩니다.

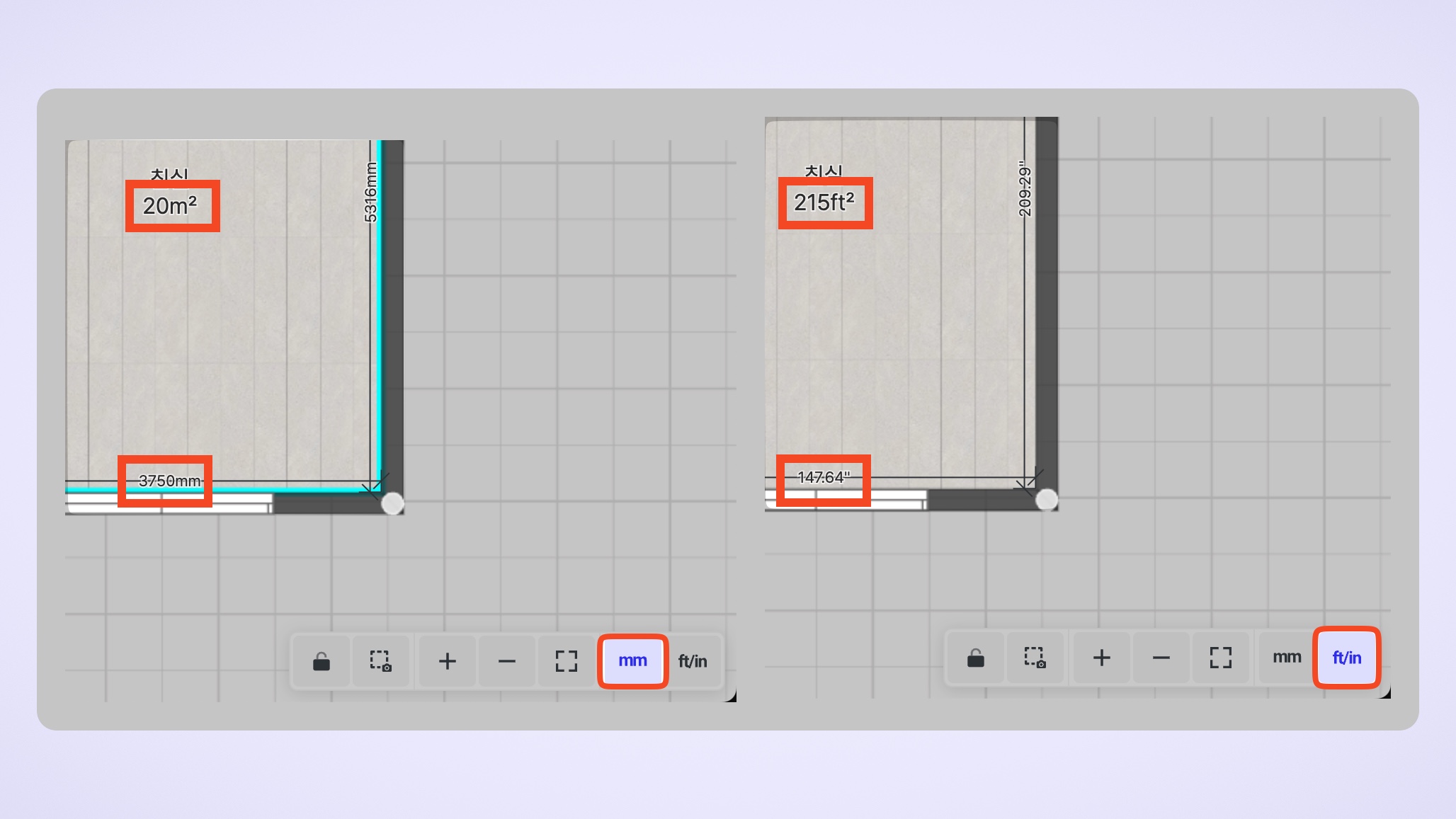

치수 단위를 [mm] 와 [ft/in]로 변환하여 볼 수 있습니다.
