CAD 업로드
CAD 도면 업로드를 위한 요건에 대해서 설명해 드릴게요.
아키스케치는 CAD 도면 업로드 기능을 지원합니다. 하지만 업로드 전, 도면의 Layer가 아키스케치의 요건에 맞게 정리되어 있어야 합니다. Layer 정리가 되지 않으면 오류가 발생할 수 있으므로, 반드시 아래의 안내를 참고하여 정리 후 업로드해 주시기 바랍니다.
이 기능은 아키스케치 유료 고객에게 제공됩니다.
파일 포맷: DXF
최대 파일 크기: 10MB

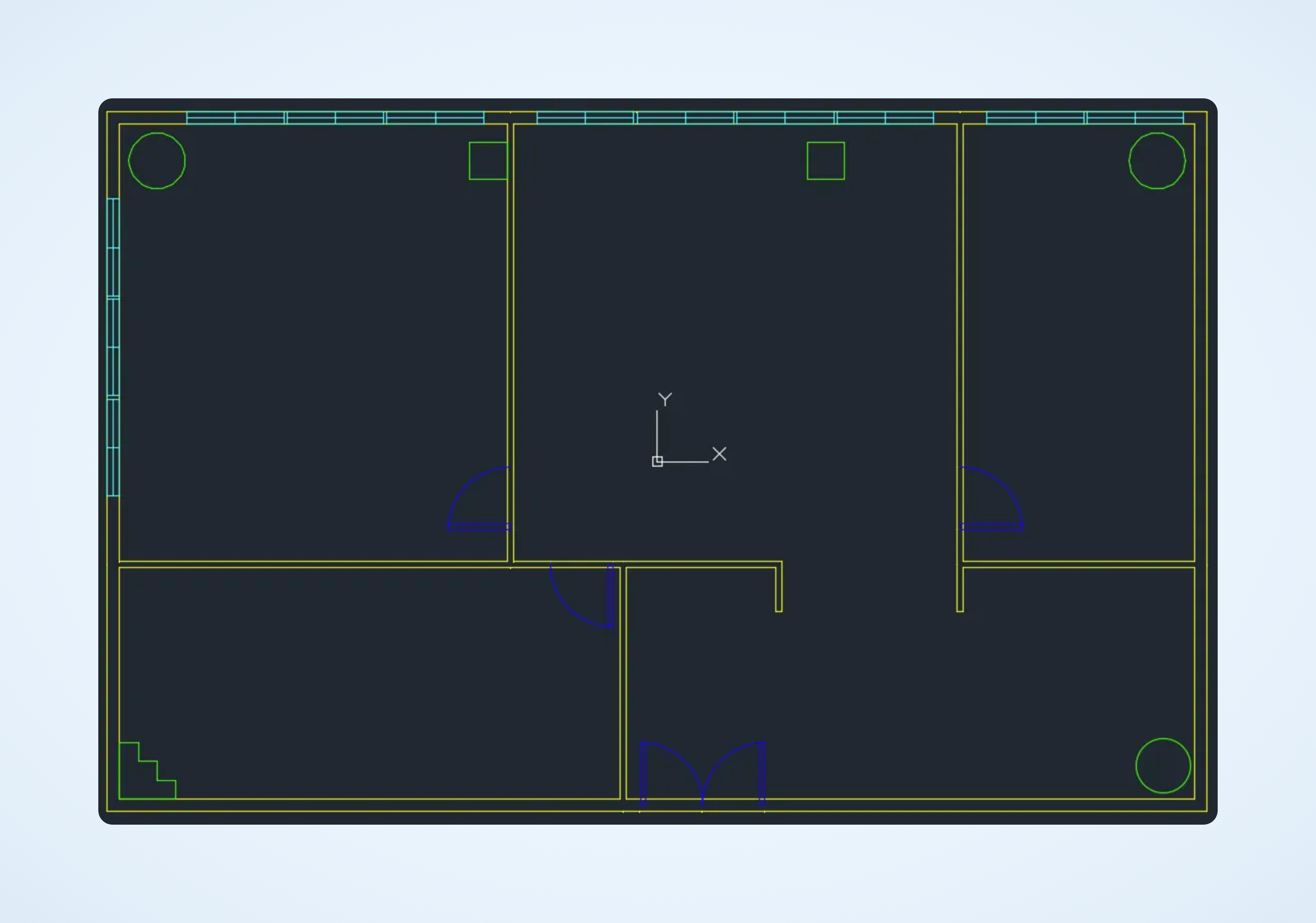

아키스케치는 총 4개의 레이어만 인식할 수 있습니다. 도면을 업로드하기 전에, CAD에서 아래와 같이 레이어 이름을 설정해 주세요. (대소문자 구분 없이 설정 가능)
종류 | 레이어 이름 |
벽 |
|
문 |
|
창문 |
|
기둥 |
|

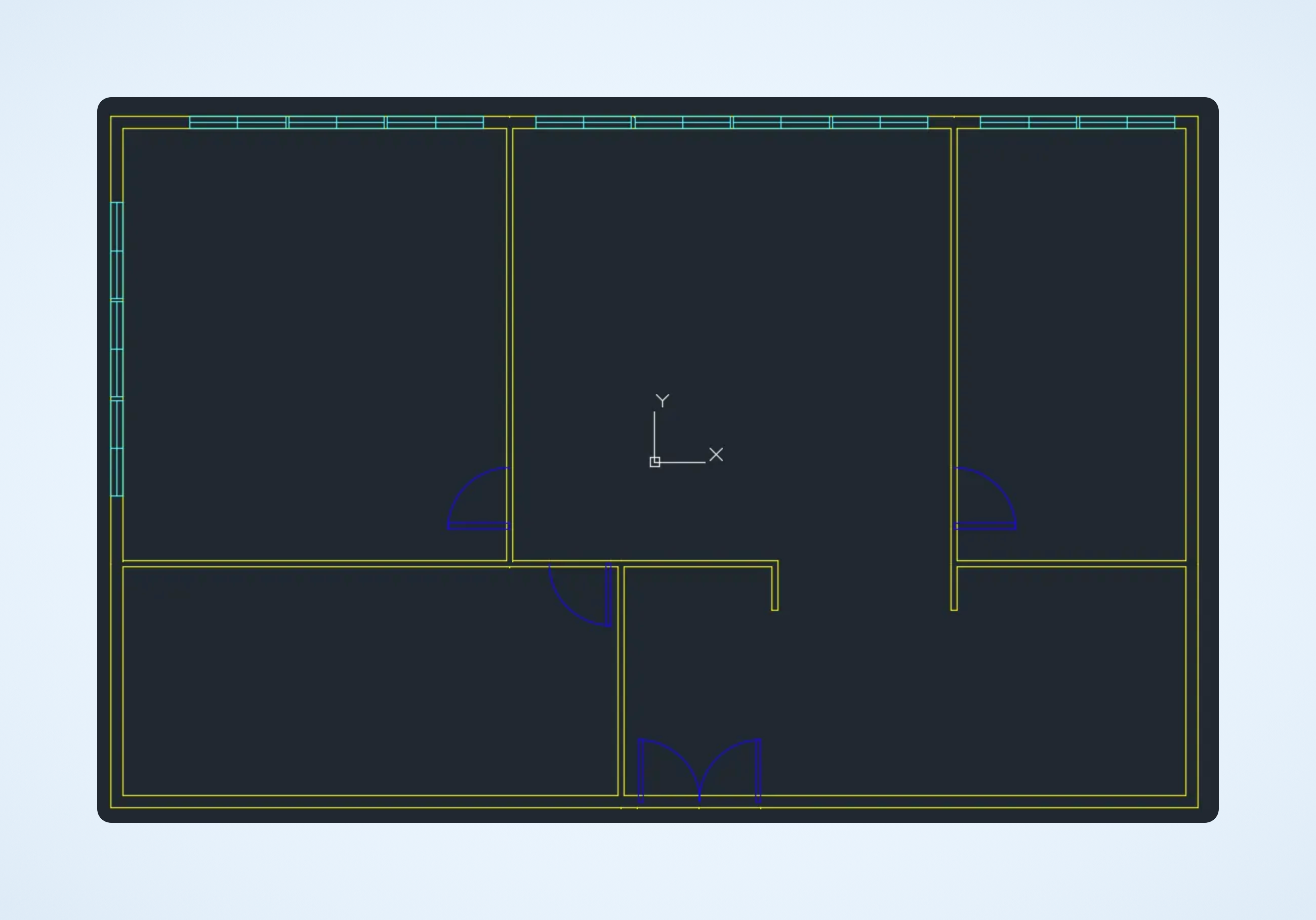

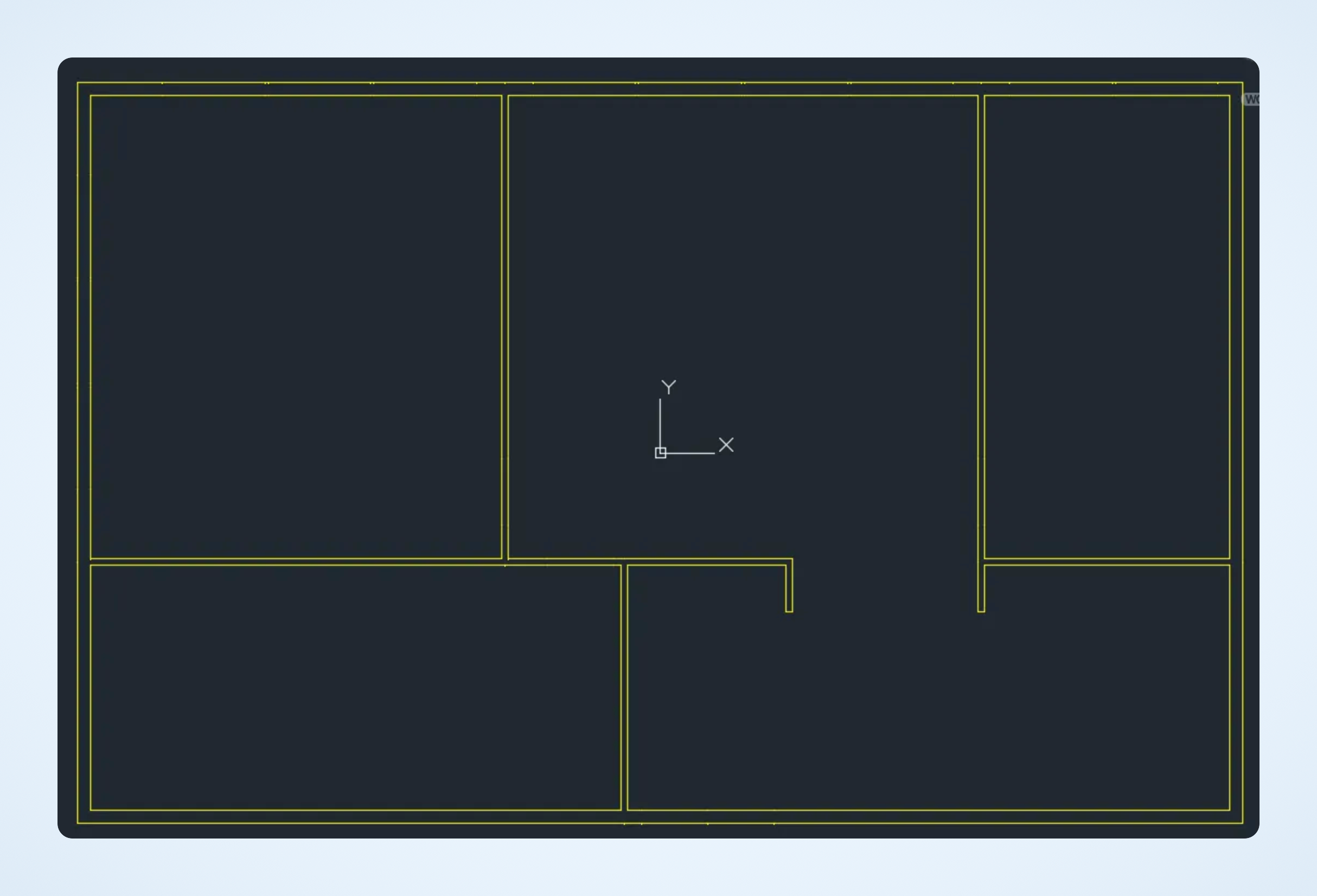

레이어 이름을 wall 로 지정하고 아래와 같이 벽을 그립니다.
주의) 벽의 선과 선은 반드시 꼭 맞닿아야 합니다. 그렇지 않으면 벽 탐지가 제대로 이루어지지 않습니다.

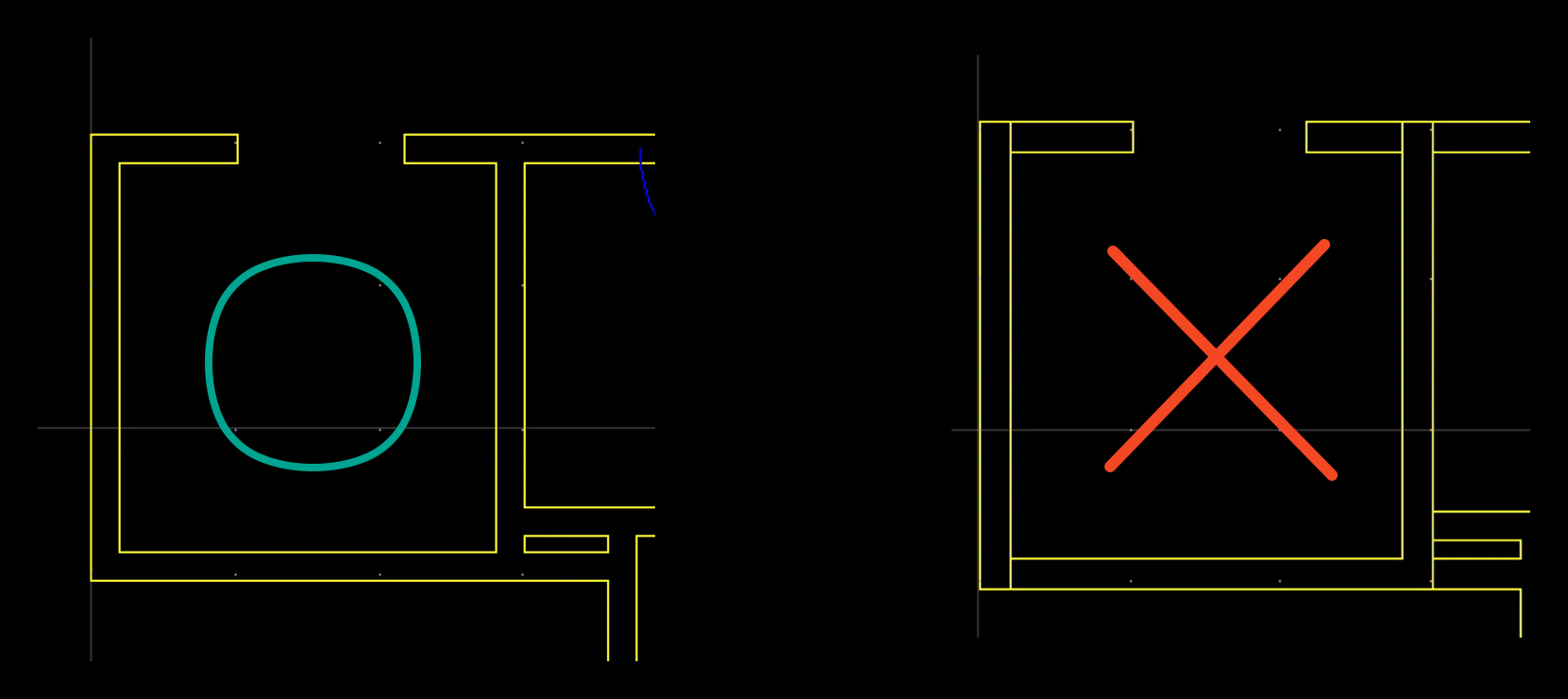

주의) 벽과 벽 사이는 닫혀 있지 않아야 합니다.

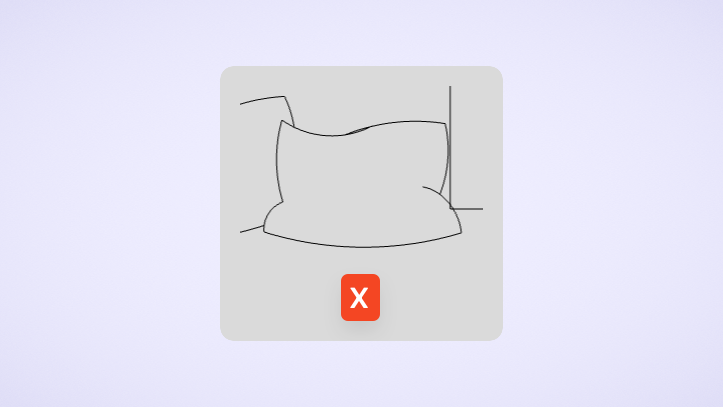

주의) 곡선 벽은 지원되지 않습니다.
벽이 끊겼는지 확인하기 어려울 때는 Hatch 를 적용해보세요!
1개의 Hatch가 깔끔하게 적용된다면 벽 라인 정리가 끝났다고 볼 수 있어요!
추가 기능
CAD에서 미리 벽의 높이를 지정할 수 있어요! 레이어 이름을
wall_2800과 같이 설정하면 아키스케치 에디터에서 벽체의 높이가 자동으로 2800mm로 적용됩니다.

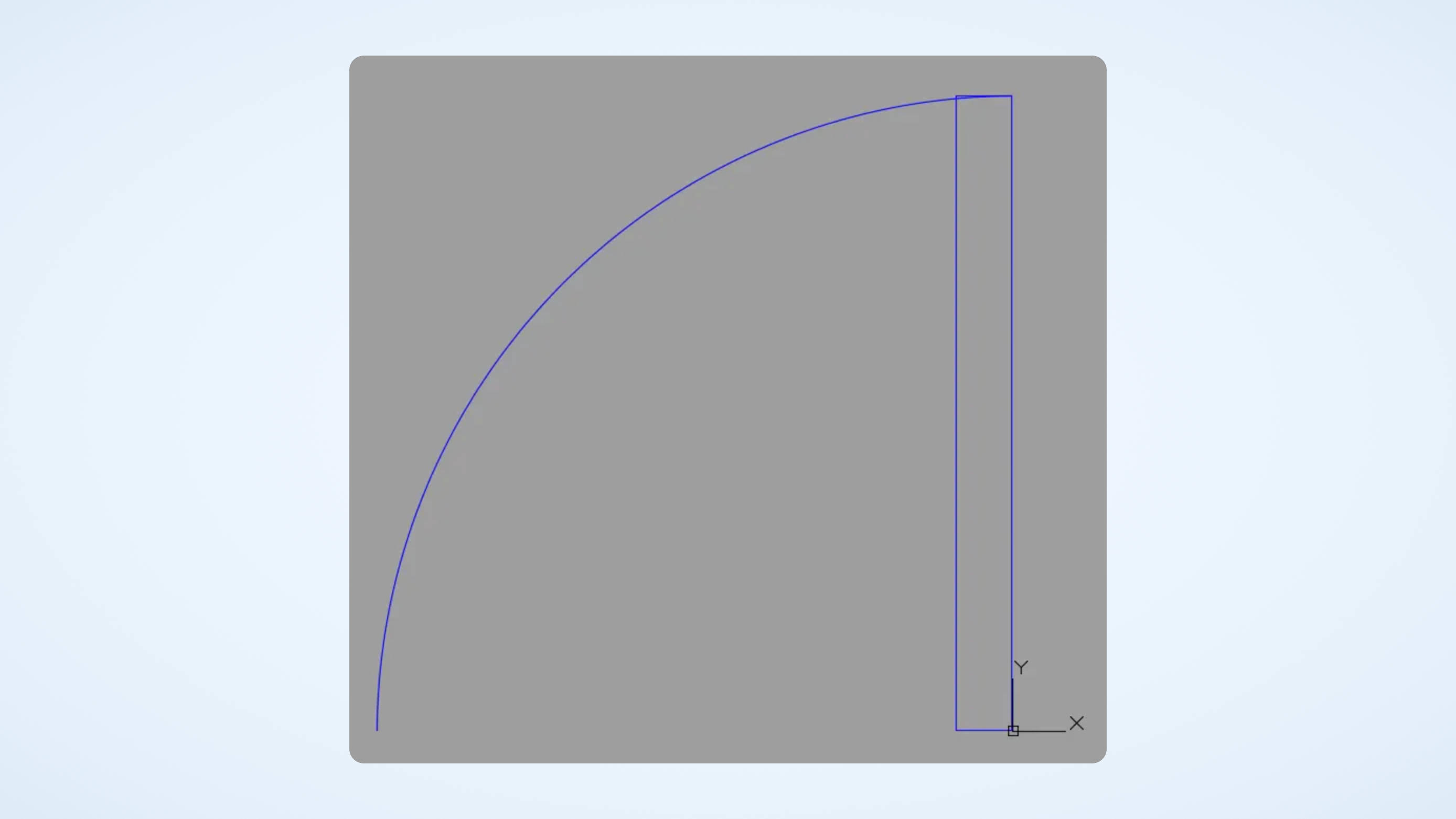

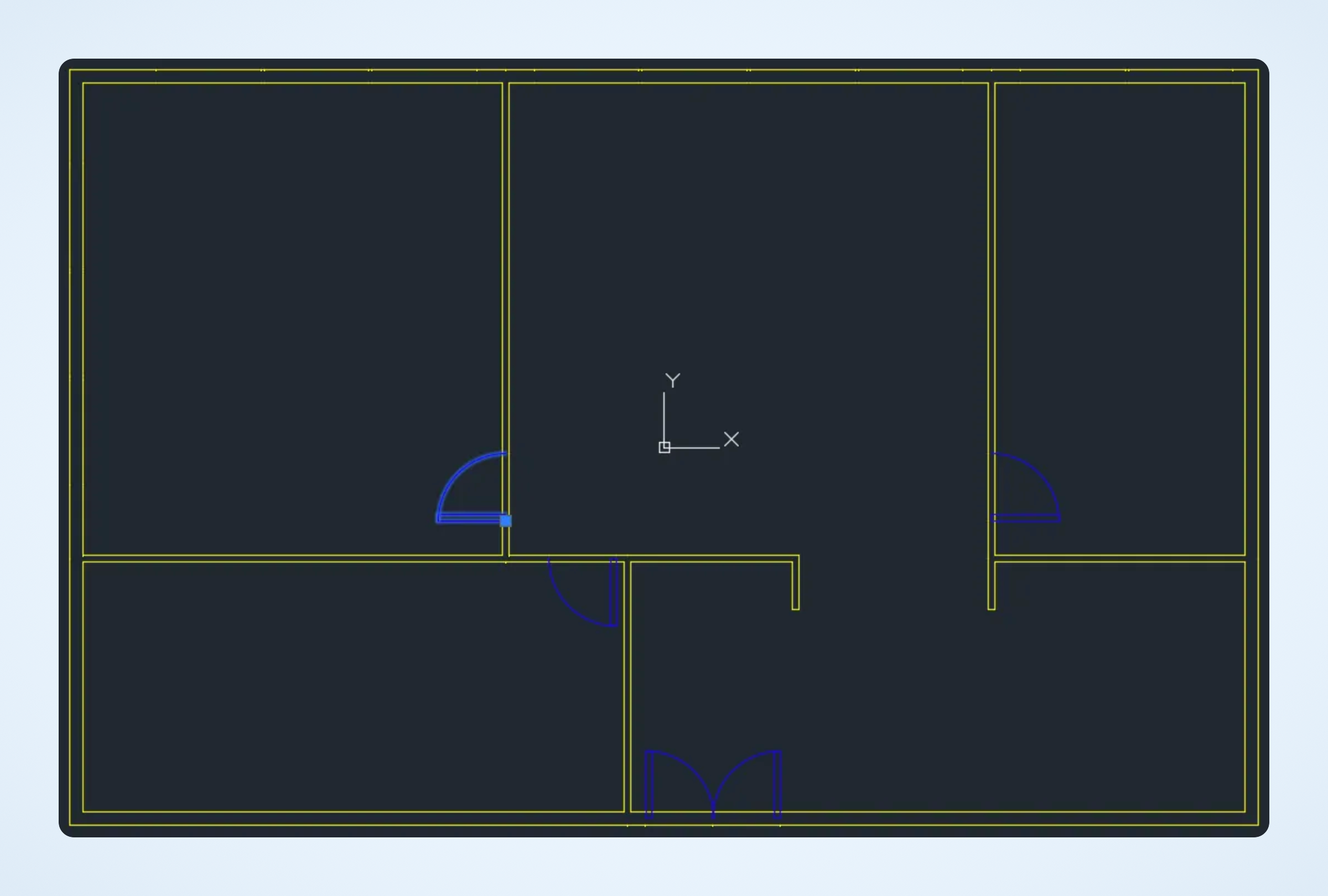

문을 아래와 같이 블록으로 생성합니다.
레이어 이름을
door로 지정하고 블록을 문 위치에 배치합니다.

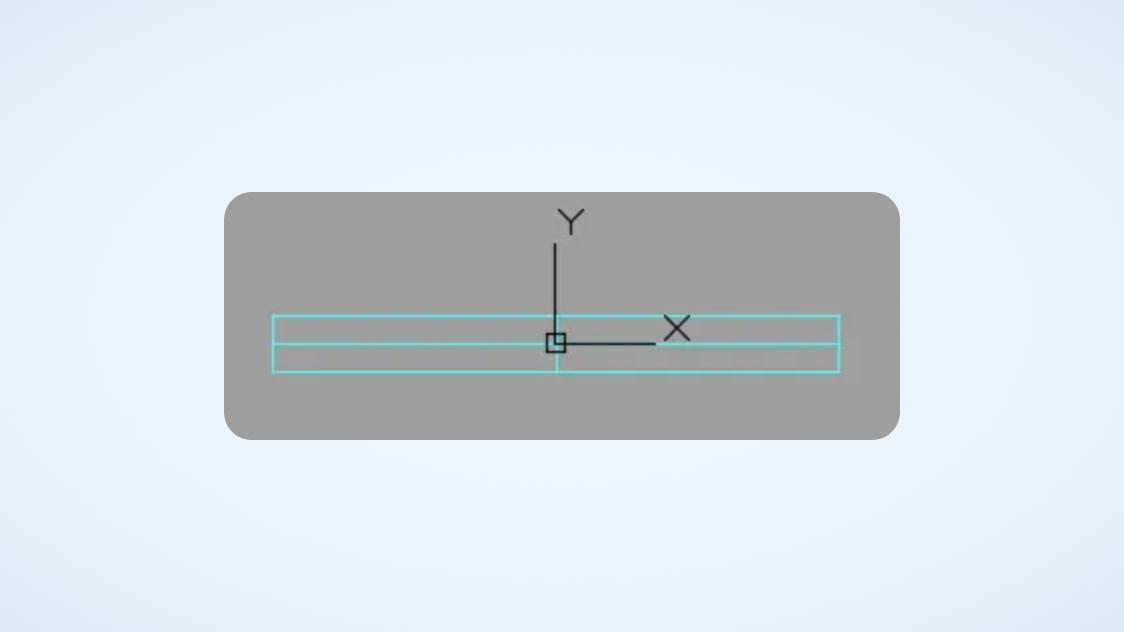

창문을 아래와 같이 블록으로 생성합니다.
레이어 이름을
window로 지정한 후 아래와 같이 원하는 위치에 삽입합니다.
주의) 블록화되지 않은 창문은 아키스케치 에디터에서 불러올 수 없습니다.
레이어 이름을 line 또는 column 으로 지정하고 다각형을 그립니다.
주의) 다각형은 직선 또는 원으로 이루어져야 하며, 처음과 끝이 연결된 도형이어야 합니다.
기둥 생성 요건
원 기둥
점 개수가 20개 이상의 다각형인 경우

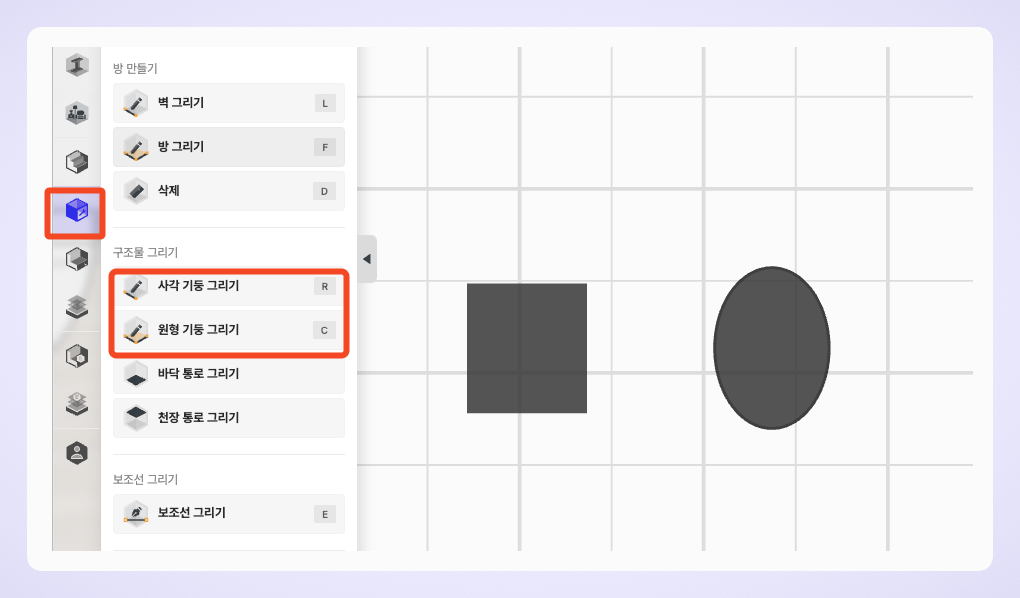

도면 그리기 > 구조물 그리기 > 원형 기둥으로 변환 됨
사각 기둥
점 개수가 4개이며 직사각형인 경우
도면 그리기 > 구조물 그리기 > 사각 기둥으로 변환 됨
기타 형태
5개~19개 점을 가진 다각형인 경우
설계형 라이브러리 > 건축/자재 편집기로 변환 됨
주의 사항
레이어 안에 요건에 맞지 않는 도형이 포함되어 있는 경우 정상적으로 업로드 되지 않습니다.
파일 형식은 반드시
dxf로 저장해 주세요. 나머지 형식은 업로드 기능을 지원하지 않습니다.
도면 업로드 방법

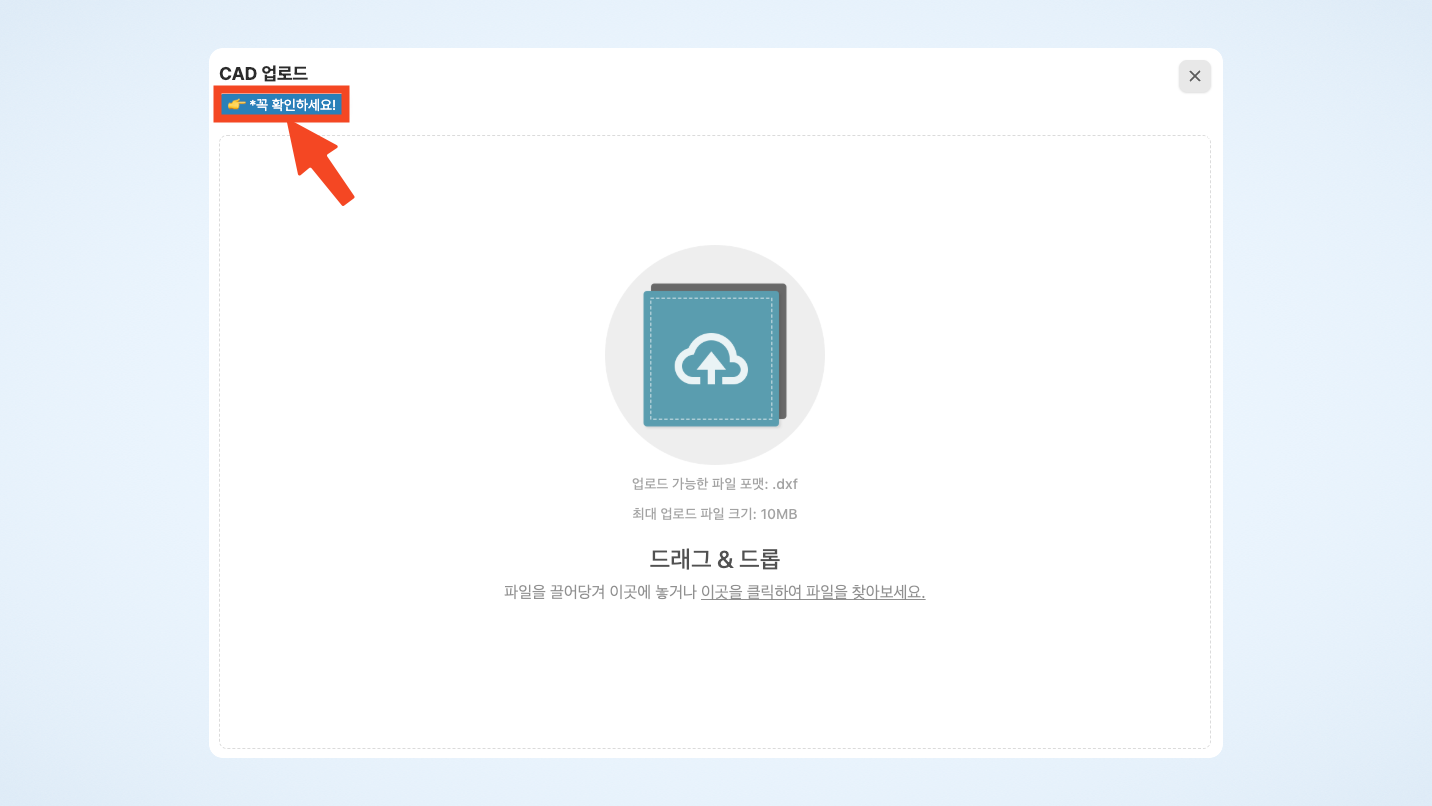

[도면 업로드] → [CAD 업로드] → [파일 선택] 순서대로 진행합니다.

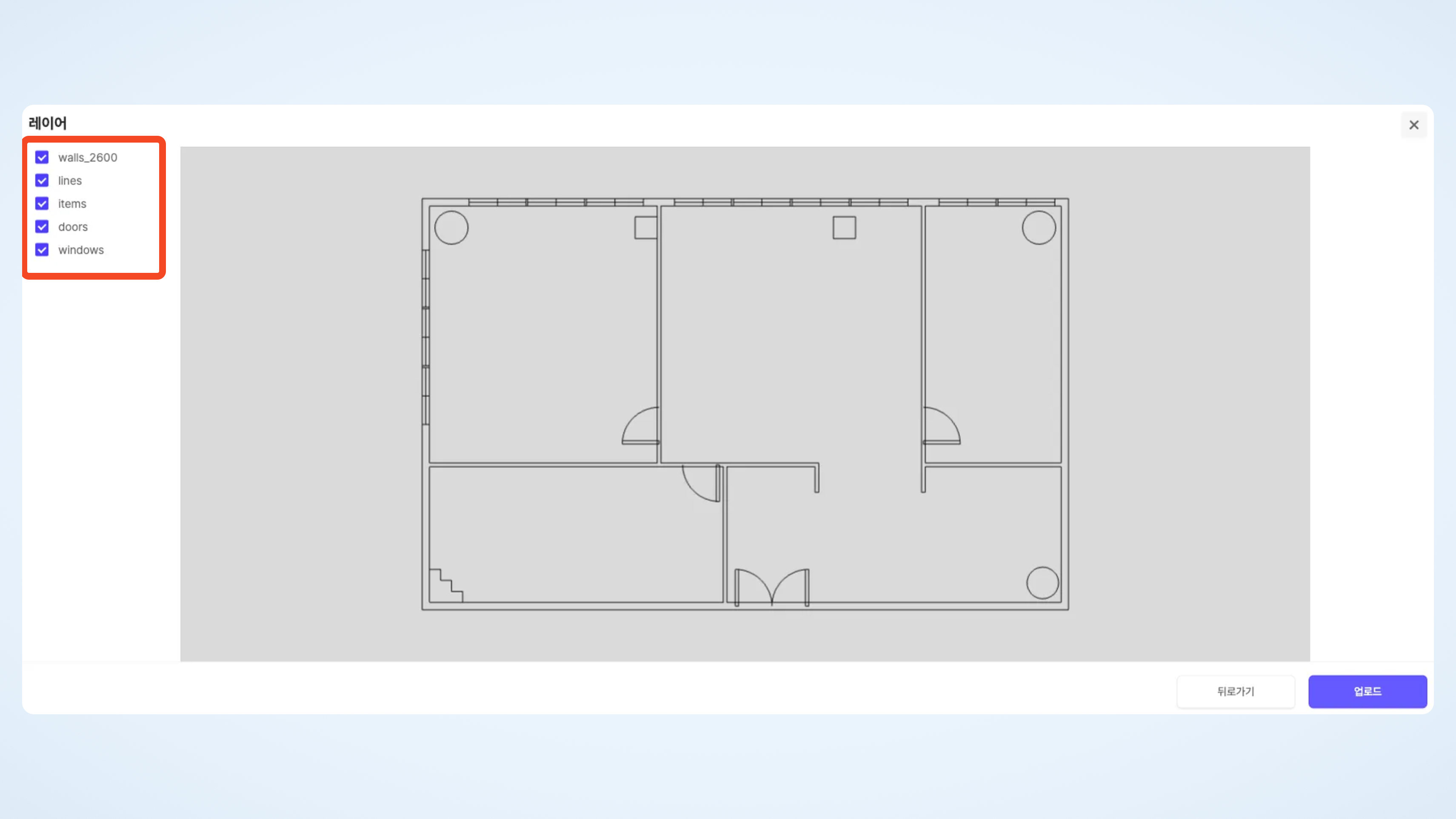

이후, 레이어를 선택할 수 있는 창이 나타납니다.
원하는 레이어만 켜고 끌 수 있습니다.
선택이 완료되면, 하단 우측의 [업로드] 버튼을 눌러주세요.

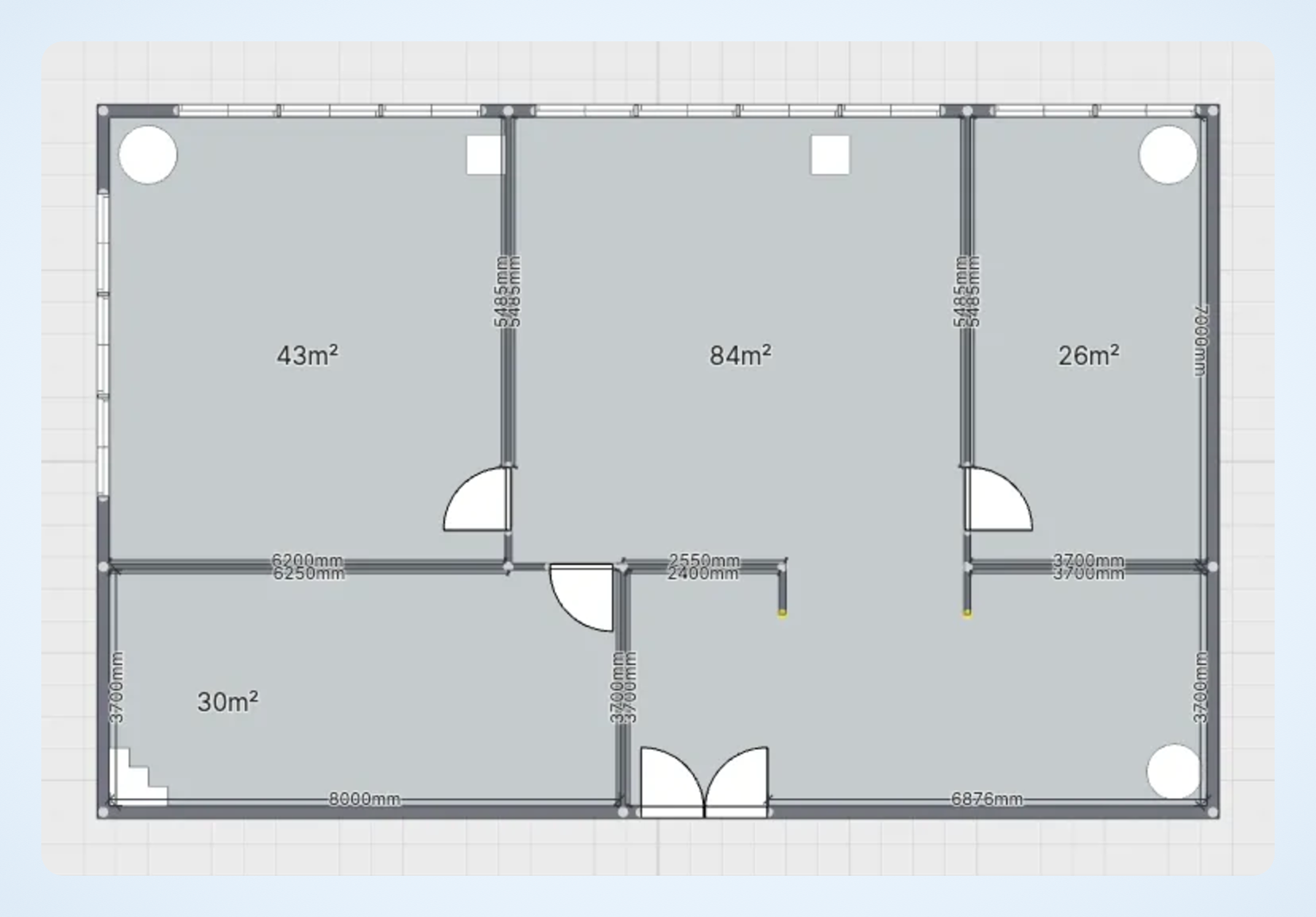

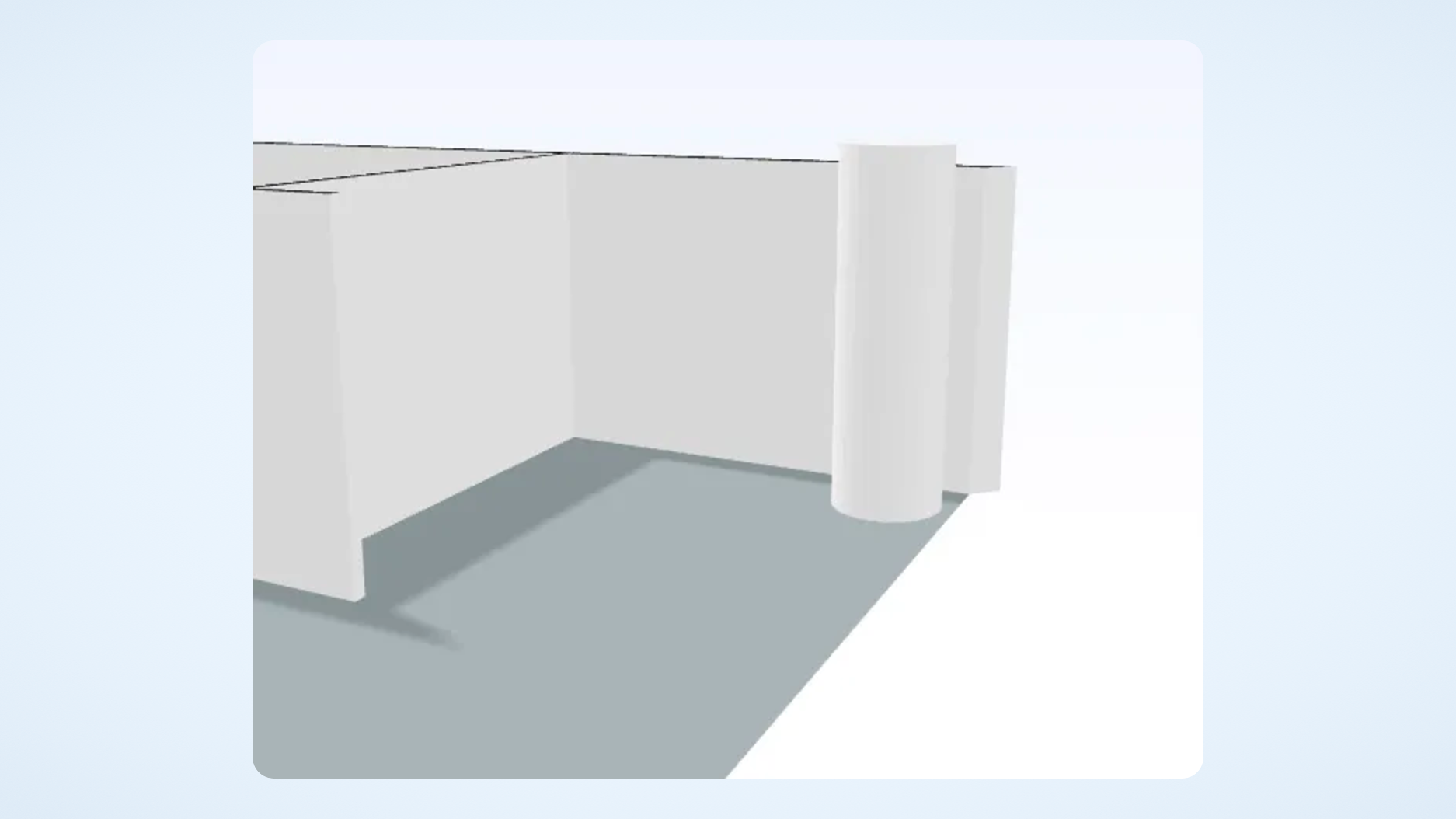

업로드된 도면은 아키스케치 형식으로 변환되어 벽 편집, 제품 배치, 렌더링 등 아키스케치의 다양한 기능을 활용할 수 있습니다.

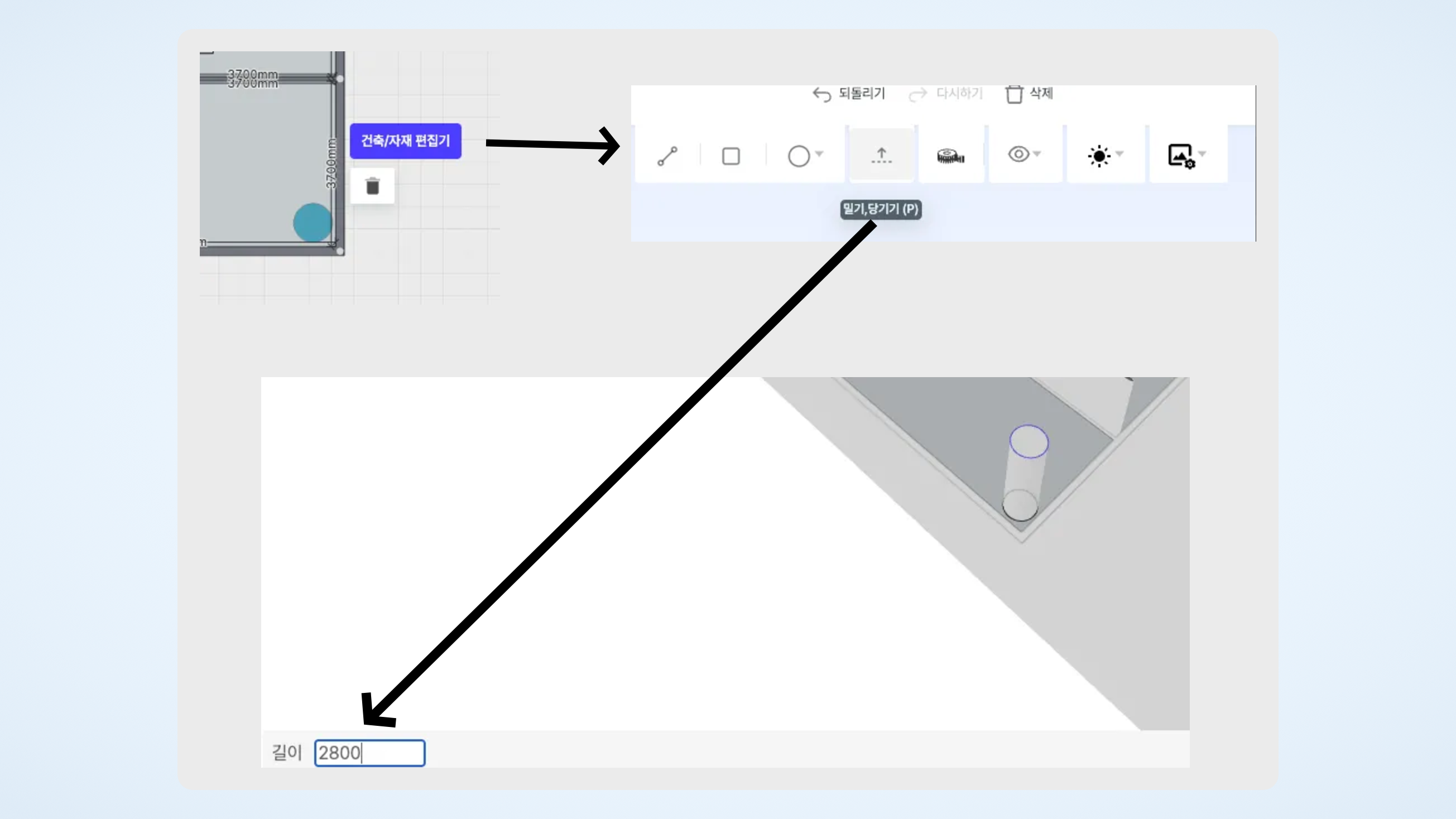

기둥은 업로드가 완료된 후, [건축/자재 편집기]에서 '밀기/당기기' 기능을 이용해 원하는 높이로 조정할 수 있습니다.
